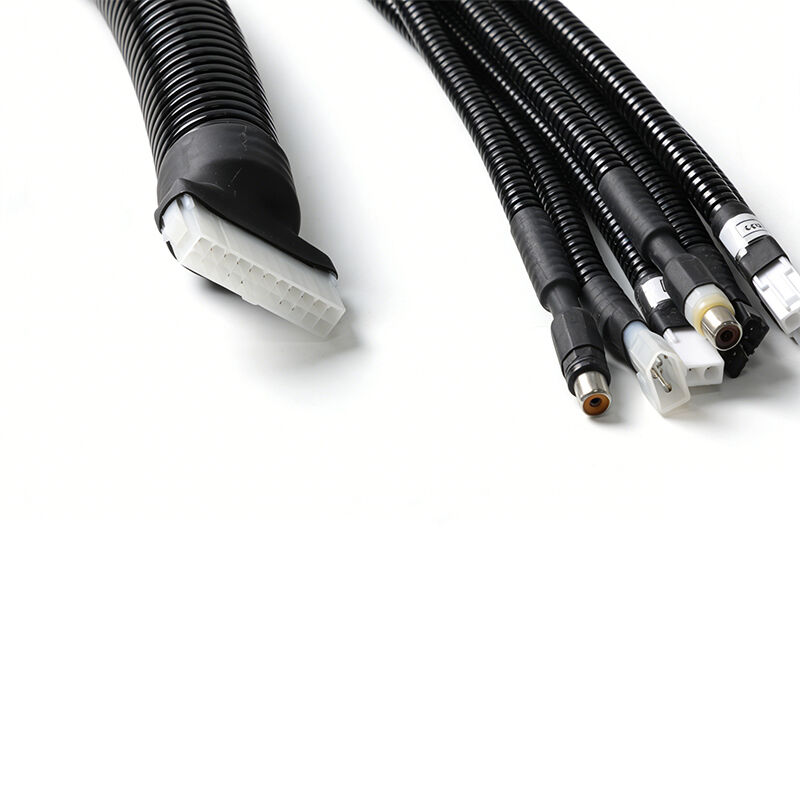

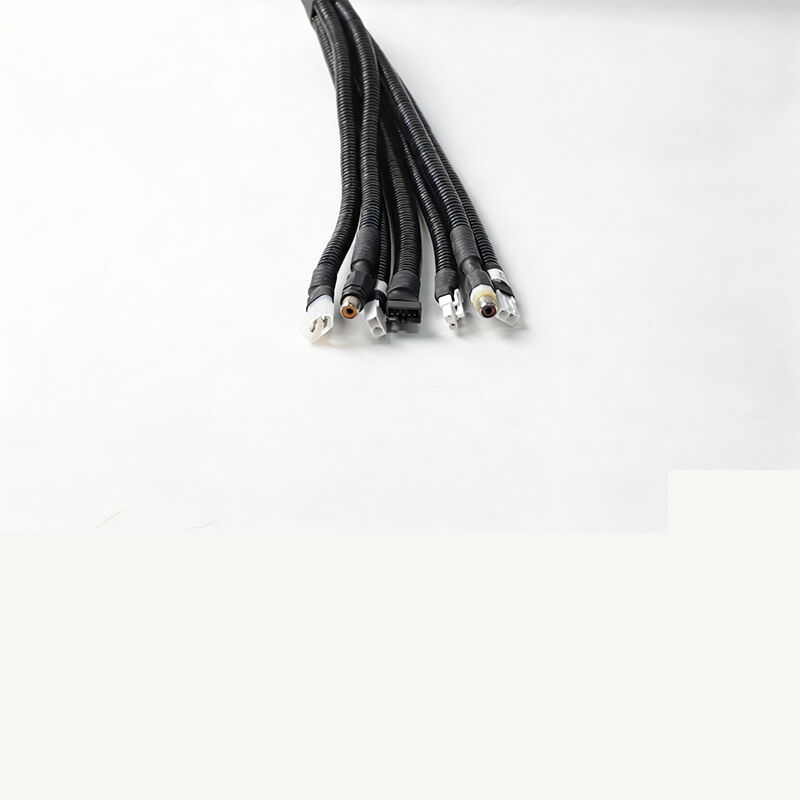

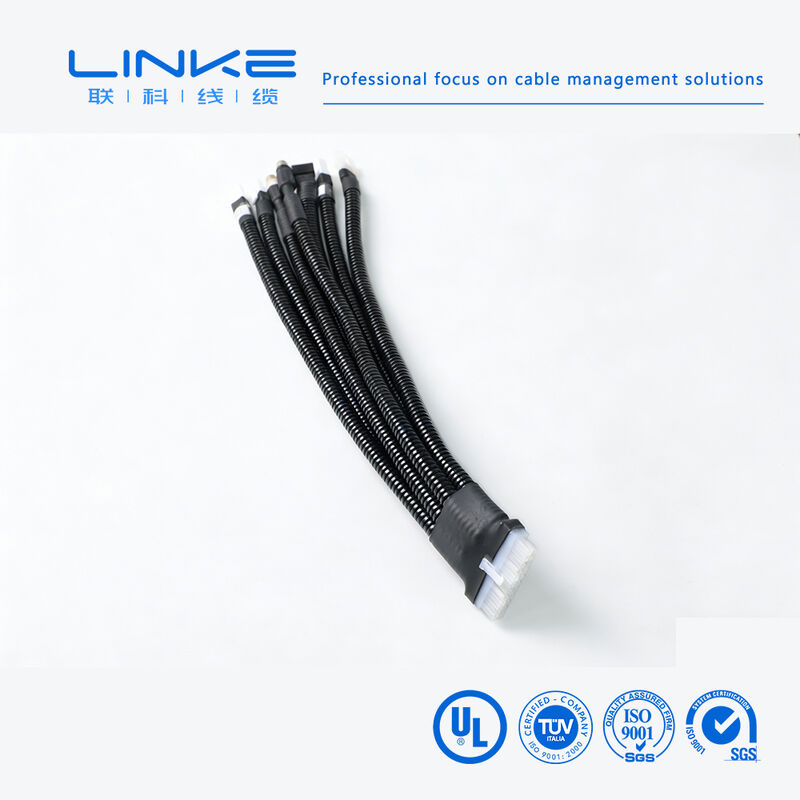

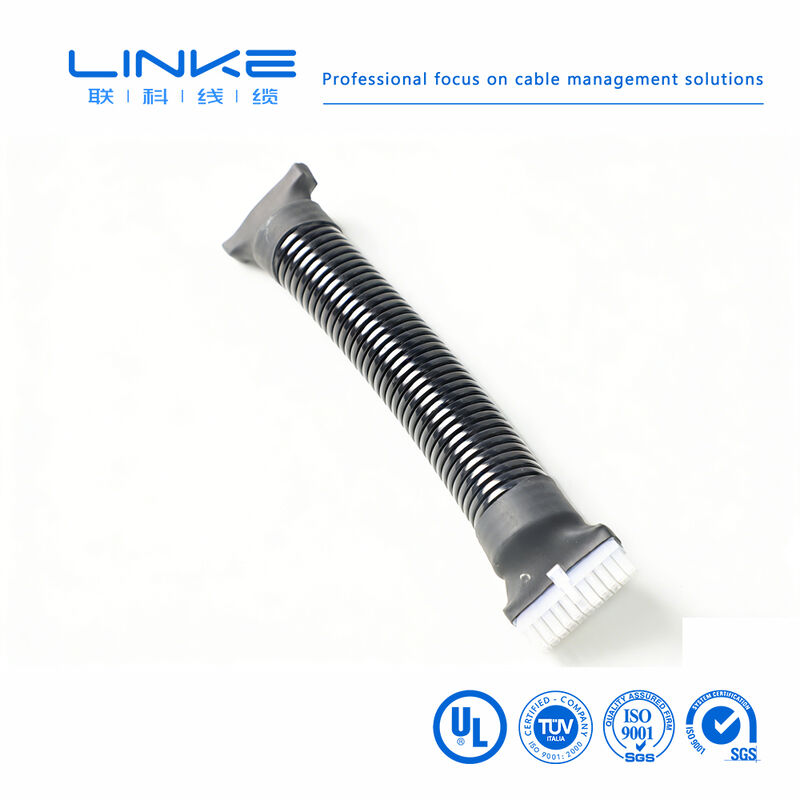

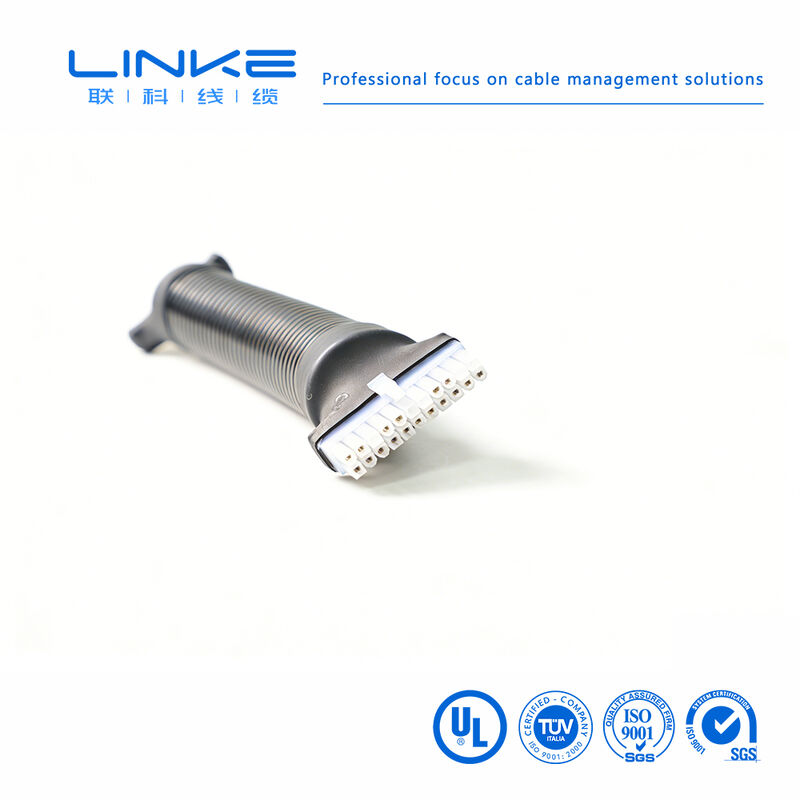

কাস্টমাইজড বৈদ্যুতিক তারের সমাবেশ মেশিনের জন্য অটোমোটিভ ওয়্যারিং হারনেস

না, না।

পরীক্ষার আইটেম

পরীক্ষার অবস্থা

পরীক্ষার প্রয়োজনীয়তা

পরীক্ষার তথ্য

ফলাফল

1

কাঠামো পরিদর্শন

1. তারের আকার টেবিলের সাথে সম্মতি 2. সর্বনিম্ন বেধ ≥ 80% গড় বেধ

তারের আকারের টেবিল মেনে চলুন

পরীক্ষার রেকর্ড দেখুন

পাস

2

তাপীয় শক

নির্দিষ্ট আকারের লোহার রডের উপর নমুনাটি ঘুরিয়ে দিন, নির্দিষ্ট তাপমাত্রায় 1 ঘন্টা ধরে একটি বয়স্ক চুলায় রাখুন, নমুনাটি কমপক্ষে 30 মিনিটের জন্য ঘরের তাপমাত্রায় ঠান্ডা করুন, তারপরে নমুনাটি পর্যবেক্ষণ করুন

নমুনা পৃষ্ঠের কোন ফাটল নেই

কোন ফাটল নেই

পাস

3

তাপীয় বিকৃতি

1. নমুনার বেধ পরিমাপ করুন (মার্ক পরিমাপের অবস্থান) ২. নমুনা এবং পরীক্ষার ফিক্সচারটি 1 ঘন্টা নির্দিষ্ট তাপমাত্রায় প্রিহিটিংয়ের জন্য বয়স্ক ওভেনের মধ্যে রাখুন।পরীক্ষার ফিক্সচারটির চাপ কলামের অধীনে 1 ঘন্টা ধরে নমুনা রাখুন4. একই অবস্থানে আবার নমুনা বেধ পরিমাপ

1. নমুনা চাপ কলাম দ্বারা ফাটল করা উচিত নয় বা কন্ডাক্টর প্রকাশ করা উচিত নয়2. বেধ হ্রাস ≤ 50%

পরীক্ষার রেকর্ড দেখুন

পাস

4

এফটি২

125 মিমি উচ্চতায় একবার একটি স্ট্যান্ডার্ড শিখা প্রয়োগ করুন

1...............................

পরীক্ষার রেকর্ড দেখুন

পাস

5

বয়স্ক হওয়া

1. ২০০ মিমি দৈর্ঘ্যের গর্তের পাঁচটি অংশ নিন। ২. নমুনাগুলিকে ১৫৮ ডিগ্রি সেলসিয়াসে ১৬৮ ঘন্টা ধরে বয়স্ক ওভেনের মধ্যে রাখুন। ৩. নমুনাগুলি বের করার পরে, ২৩±৫ ডিগ্রি সেলসিয়াসে ১৬ ঘন্টা রাখুন।তারপর বিরতি এবং প্রসার্য শক্তিতে প্রসারিত পরীক্ষা করুন

1. বয়স্ক হওয়ার আগে প্রসারিত ≥ 300%, বয়স্ক হওয়ার পরে প্রসারিত ≥ 80% বয়স্ক হওয়ার আগে 2. বয়স্ক হওয়ার আগে টানার শক্তি > 1.41kg/mm2, বয়স্ক হওয়ার পরে টানার শক্তি ≥ 80% বয়স্ক হওয়ার আগে

পরীক্ষার রেকর্ড দেখুন

পাস

6

কোল্ড বেন্ড

নির্দিষ্ট তাপমাত্রায় 4 ঘন্টা ধরে নিম্ন তাপমাত্রার বাক্সে নমুনা সংরক্ষণ করুন, নির্দিষ্ট আকারের লোহা রডের উপর নির্দিষ্ট ঘূর্ণন সহ বায়ু নমুনা,নমুনাটি নিম্ন তাপমাত্রার বাক্স থেকে বের করার পর ৩০ সেকেন্ডের মধ্যে সম্পূর্ণভাবে মোড়ানো

নমুনা পৃষ্ঠের কোন ফাটল নেই

কোন ফাটল নেই

পাস

7

কন্ডাক্টর প্রতিরোধ

ডিসি প্রতিরোধ মিটার দিয়ে এক মিটার কোর কন্ডাক্টরের প্রতিরোধের পরিমাপ করুন

20°C এ, 8AWG ≤ 2.23Ω/km এর প্রতিরোধ

পরীক্ষার রেকর্ড দেখুন

পাস
