রেফারেন্স স্ট্যান্ডার্ড: ইউএল 2263
উল নং: e364879
|
নির্মাণ
|
বৈশিষ্ট্য
|
|
1. কন্ডাক্টর
|
রেটেড তাপমাত্রা:-50 ℃～ 105 ℃
|
|
উপাদান: খালি তামা
|
রেটেড ভোল্টেজ: 1000 ভি
|
|
2. ইনসুলেশন
|
কন্ডাক্টর প্রতিরোধের (20 ডিগ্রি সেন্টিগ্রেডে): 8AWG≤2.23Ω/কিমি; 10AWG≤3.51Ω/কিমি; 16AWG≤14.1Ω/কিমি;পরীক্ষার পদ্ধতিটি উল 2556 মেনে চলুন
|
|
উপাদান: টিপিই
|
15°সি নিরোধক প্রতিরোধের::8AWG≥34Ω.M; 10AWG≥34Ω.M; 16AWG≥45Ω.M;পরীক্ষার পদ্ধতিটি উল 2556 মেনে চলুন
|
|
গওলোর: কালো, লাল, সবুজ/হলুদ বা অন্য
|
ডাইলেট্রিক ভোল্টেজ:4.0কেভিএসি/1 মিনিট(8AWG), 3.0 কেভি এসি/1 মিনিট(10AWG), 2.0 কেভি এসি/1 মিনিট(16AWG)। কোন ভাঙ্গন।পরীক্ষার পদ্ধতিটি উল 2556 মেনে চলুন
|
|
3. ফিলার
|
বাঁকানো ব্যাসার্ধের ন্যূনতম: ≥6od।
|
|
উপাদান: সুতির সুতা
|
হট শক: 150 ℃/1 ঘন্টা কোনও ক্র্যাকস পরীক্ষার পদ্ধতি উল 2556 মেনে চলবে না
|
|
4. টেপ
|
শিখা পরীক্ষা::Ft1।পরীক্ষার পদ্ধতিটি উল 2556 মেনে চলুন
|
|
উপাদান: অ-বোনা কাপড়
|
ইনসুলেশন টেনসিল শক্তি::5.5 এমপিএ বয়সের আগে; বার্ধক্য পরে(136°সি/168 এইচ) ≥75%আসল।পরীক্ষার পদ্ধতিটি উল 2556 মেনে চলুন
|
|
5. শেথ
|
নিরোধক দীর্ঘকরণ::বয়স 200%এর আগে; বার্ধক্য পরে(136°সি/168 এইচ) ≥75%আসল।পরীক্ষার পদ্ধতিটি উল 2556 মেনে চলুন
|
|
উপাদান: টিপিই
|
জ্যাকেট টেনসিল শক্তি::বয়স বাড়ানোর আগে 8.3 এমপিএ; বার্ধক্য পরে(136°সি/168 এইচ) ≥75%আসল।পরীক্ষার পদ্ধতিটি উল 2556 মেনে চলুন
|
|
রঙ: কালো বা কমলা
|
জ্যাকেট দীর্ঘায়ন::বয়স 200%এর আগে; বার্ধক্য পরে(136°সি/168 এইচ) ≥75%আসল।পরীক্ষার পদ্ধতিটি উল 2556 মেনে চলুন
|
|
|
ঠান্ডা নমন পরীক্ষা::-40°সি/4 ঘন্টা, কোনও ক্র্যাকিং নেই।পরীক্ষার পদ্ধতিটি উল 2556 মেনে চলুন
|
|
|
হট শক টেস্ট::150°সি/1 এইচ, কোনও ক্র্যাকিং নেই।পরীক্ষার পদ্ধতিটি উল 2556 মেনে চলুন
|
|
প্রকার
|
প্রধান লাইনের আকার & ই
|
সিগন্যাল লাইনের আকার
|
অনুমতিযোগ্য প্রশস্ততা@20°সি পরিবেষ্টিত রেফ।
|
ব্যাস ওভার। মিমি
|
|
ইভিসি 1001
|
10AgW/2+10AGW
|
22AGW (20AGW/18AGW/16AGW) 0-6
|
32 এ
|
12.0 ± 0.5
|
|
ইভিসি 1002
|
9AGW/2+10AGW
|
40 এ
|
13.8 ± 0.5
|
|
ইভিসি 1003
|
8AgW/2+10AGW
|
48 এ
|
15.0 ± 0.5
|
|
ইভিসি 1004
|
6AGW/2+8AGW
|
80 এ
|
18.9 ± 0.5
|
|
ইভিসি 1005
|
3AGW/4+12AGW (14AGW/10AGW)
|
18এজিডাব্লু (20AgW/22AGW) 0-8
|
170 এ (200 এ)
|
28.3 ± 1.0
|
|
ইভিসি 1006
|
2AGW/4+12AGW (14AGW/10AGW)
|
200 এ (250 এ)
|
31.0 ± 1.0
|
|
ইভিসি 1007
|
1/0AGW/4+12AGW (14AGW/10AGW)
|
300A-350A
|
36.5 ± 1.0
|
|
ইভিসি 1008
|
4AGW/2+14AGW
|
120 এ
|
21.0 ± 1.0
|
|
ইভিসি 1009
|
1AGW/4+14AGW
|
|
250 এ (300 এ)
|
34.0 ± 1.0
|
উল 2263 ইভি চার্জিং কেবল (সিসিএস 1 এর জন্য উপযুক্ত)
রেফারেন্স স্ট্যান্ডার্ড: ইউএল 2263
উল নং: e364879
| নির্মাণ |
বৈশিষ্ট্য |
| 1. কন্ডাক্টর |
রেটেড তাপমাত্রা: -40 ℃～ 105 ℃ ℃ |
| উপাদান: খালি তামা |
রেটেড ভোল্টেজ: 300V ； 600V বা 1000V |
| 2. ইনসুলেশন |
শিখা পরীক্ষা: ভিডাব্লু -১ পরীক্ষার পদ্ধতিটি ইউএল 2556 মেনে চলুন |
| উপাদান: টিপিই |
মিনিট: বাঁকানো ব্যাসার্ধ: ≥6*ওডি |
| রঙ: কালো, লাল, সবুজ/হলুদ বা অন্যান্য |
ডাইলেট্রিক ভোল্টেজ: 1.5kvac/1min। কোনও ব্রেকডাউন পরীক্ষার পদ্ধতি ইউএল 2556 মেনে চলবে না |
| 3. ফিলার |
ঠান্ডা নমন: -40 ℃/4H কোনও ক্র্যাকস পরীক্ষার পদ্ধতি উল 2556 মেনে চলবে না |
| উপাদান: সুতির সুতা |
হট শক: 150 ℃/1 ঘন্টা কোনও ক্র্যাকস পরীক্ষার পদ্ধতি উল 2556 মেনে চলবে না |
| 4. টেপ |
তেল প্রতিরোধের: আইআরএম 902, 60 ℃/168 এইচ টেনসিল এবং দীর্ঘায়নের ≥70% অপ্রয়োজনীয় মান |
| উপাদান: অ-বোনা কাপড় |
ক্রাশ প্রতিরোধের: S≤12AWG 4.45KN, 12AWG ＜ S≤2AWG, 11.1kn, 2awg ＜ s 15.6kn |
| 5. শেথ |
আবহাওয়া প্রতিরোধের: 720 হিন একটি জেনন আর্ক ওয়েদারোমিটার, কোনও ফাটল নেই |
| উপাদান: টিপিই |
পরিবেশগত প্রয়োজনীয়তা: আরওএইচএসের সাথে অনুগত |
| রঙ: কালো বা কমলা (কাস্টমাইজযোগ্য) |
|
| প্রকার |
আকার |
কন্ডাক্টর স্ট্র্যান্ডড ওডি এমএম রেফ। |
সর্বোচ্চ কন্ডাক্টর প্রতিরোধের এম/এম@20 ℃ ℃ |
অনুমতিযোগ্য প্রশস্ততা@20 ℃ পরিবেষ্টিত রেফ। |
ব্যাস ওভার। মিমি |
প্যাকিং এম/রিল (রেফ।) |
| 600V বা 1000V ইভ (টিপিই) |
3 × 16AWG |
1.5/1.2 |
14.1 |
12 এ |
10.8 ± 0.5 |
1000 মি/700# |
| 3 × 14AWG |
1.9/1.2 |
8.88 |
16 এ |
11.8 ± 0.5 |
800 মি/700# |
| 3 × 12AWG |
2.4/1.2 |
5.58 |
23 এ |
14.3 ± 0.5 |
500 মি/700# |
| 3 × 10AWG |
3.0/1.2 |
3.51 |
32 এ |
15.6 ± 0.5 |
500 মি/700# |
| 2 × 8AWG+10AWG |
4.3/3.0 |
2.23/3.51 |
46 এ |
20.9 ± 0.8 |
500 মি/950# |
| 2 × 6AWG+8AWG |
5.4/4.3 |
1.40/2.23 |
63 এ |
23.4 ± 0.8 |
400 মি/950# |
| 3 × 16AWG+1 × 18AWG |
1.5/1.2 |
14.1/22.4 |
12 এ |
11.4 ± 0.5 |
800 মি/700# |
| 3 × 14AWG+1 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16 এ |
13.5 ± 0.5 |
500 মি/700# |
| 3 × 12AWG+1 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23 এ |
14.5 ± 0.5 |
500 মি/700# |
| 3 × 10AWG+1 × 18AWG |
3.0/1.2 |
3.51/22.4 |
32 এ |
15.8 ± 0.6 |
500 মি/700# |
| 2 × 8AWG+10AWG+18AWG |
4.3/3.0 |
2.23/3.51/22.4 |
46 এ |
20.9 ± 0.8 |
500 মি/950# |
| 2 × 6AWG+8AWG+18AWG |
5.4/4.3 |
1.40/2.23/22.4 |
63 এ |
23.4 ± 0.8 |
400 মি/950# |
| 2 × 4AWG+6AWG+18AWG |
6.6/5.4 |
0.882/1.4/22.4 |
75 এ |
27.0 ± 0.9 |
300 মি/950# |
| 3 × 16AWG+2 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12 এ |
12.2 ± 0.5 |
500 মি/700# |
| 3 × 14AWG+2 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16 এ |
14.1 ± 0.5 |
500 মি/700# |
| 3 × 12AWG+2 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23 এ |
15.1 ± 0.6 |
500 মি/700# |
| 3 × 10AWG+2 × 18AWG |
3.0/1.2 |
3.51/22.4 |
32 এ |
15.8 ± 0.6 |
500 মি/700# |
| 2 × 8AWG+10AWG+2 × 18AWG |
4.3/3.0 |
2.23/3.51 |
46 এ |
20.9 ± 0.8 |
500 মি/950# |
| 2 × 6AWG+8AWG+2 × 18AWG |
5.4/4.3 |
1.40/2.23 |
63 এ |
23.4 ± 0.8 |
400 মি/950# |
| 2 × 4AWG+6AWG+2 × 18AWG |
6.6/5.4 |
0.882/1.4 |
75 এ |
27.0 ± 0.9 |
300 মি/950# |
| 2 × 2AWG+4AWG+2 × 18AWG |
8.2/6.6 |
0.555/0.882 |
100 এ |
30.5 ± 1.0 |
400 মি/1200# |
| 2 × 1/0AWG+2AWG+4 × 16AGW |
10.5/8.2 |
0.349/0.555 |
200 এ |
38.0 ± 1.0 |
250 মি/1200# |
|
2 × 3/0AWG+1/0AWG
(2 × 3/0AWG+4AWG+6x18AWG)
3/0AWG গ্রাউন্ড লাইন সর্বনিম্ন 4AWG
|
13.05/10.5 |
0.219/0.349 |
260a |
45.0 ± 1.0 |
150 মি/1200# |
| 4x1-0AWG+4AWG+6x18AWG |
10.4/6.5 |
0.351/0.882/23.6 |
300a/350a |
45.7 ± 1.2 |
150 মি/1200# |
| 300v ইভিজে (টিপিই) |
3 × 16AWG |
1.5/1.2 |
3.51/22.4 |
12 এ |
9.5 ± 0.3 |
1200 মি/700# |
| 3 × 14AWG |
1.9/1.2 |
8.88/22.4 |
16 এ |
10.2 ± 0.5 |
1000 মি/700# |
| 3 × 12AWG |
2.4/1.2 |
5.58/22.4 |
23 এ |
11.4 ± 0.5 |
800 মি/700# |
| 3 × 16AWG+1 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12 এ |
10.5 ± 0.5 |
1000 মি/700# |
| 3 × 14AWG+1 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16 এ |
11.1 ± 0.5 |
80 মি/700# |
| 3 × 12AWG+1 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23 এ |
12.2 ± 0.5 |
500 মি/700# |
| 3 × 16AWG+2 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12 এ |
11.3 ± 0.5 |
800 মি/700# |
| 3 × 14AWG+2 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16 এ |
12.0 ± 0.5 |
800 মি/700# |
| 3 × 12AWG+2 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23 এ |
13.1 ± 0.5 |
500 মি/700# |
| সিগন্যাল তারের সংখ্যা 0 ~ 6 বা আরও বেশি হতে পারে, সিগন্যাল ওয়্যার কন্ডাক্টর স্পেসিফিকেশনগুলি 16AWG, 18AWG, 20AWG, 22AWG হতে পারে। |
প্রযুক্তিগত অগ্রগতির কারণে উপরের পণ্য স্পেসিফিকেশন, আকার এবং কাঠামো পরিবর্তন করা যেতে পারে। অনুরূপ স্পেসিফিকেশনগুলি গ্রাহকের প্রয়োজন অনুসারে ডিজাইন ও উত্পাদন করা যেতে পারে।

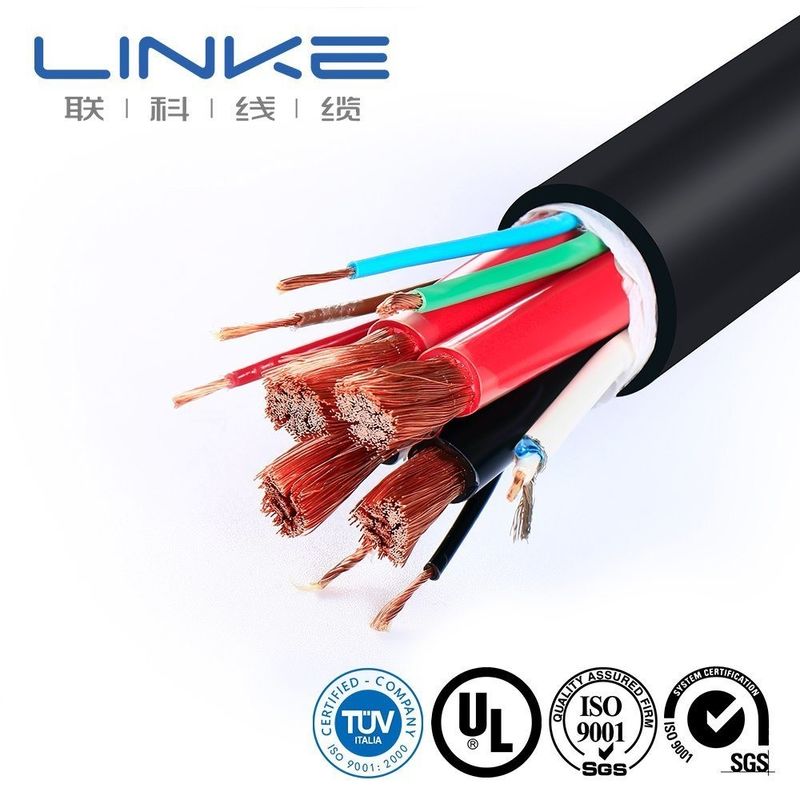

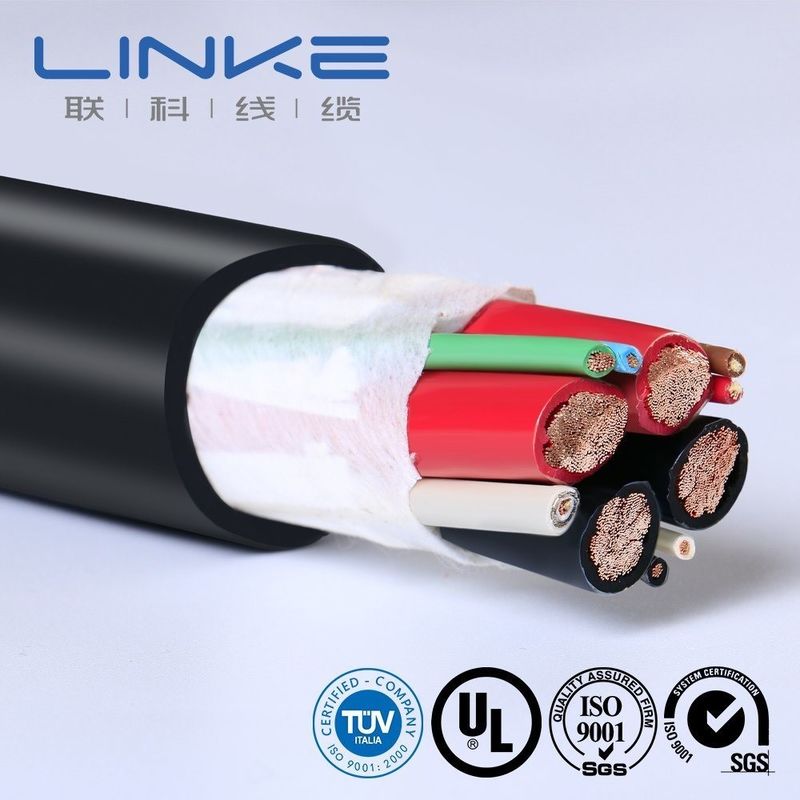

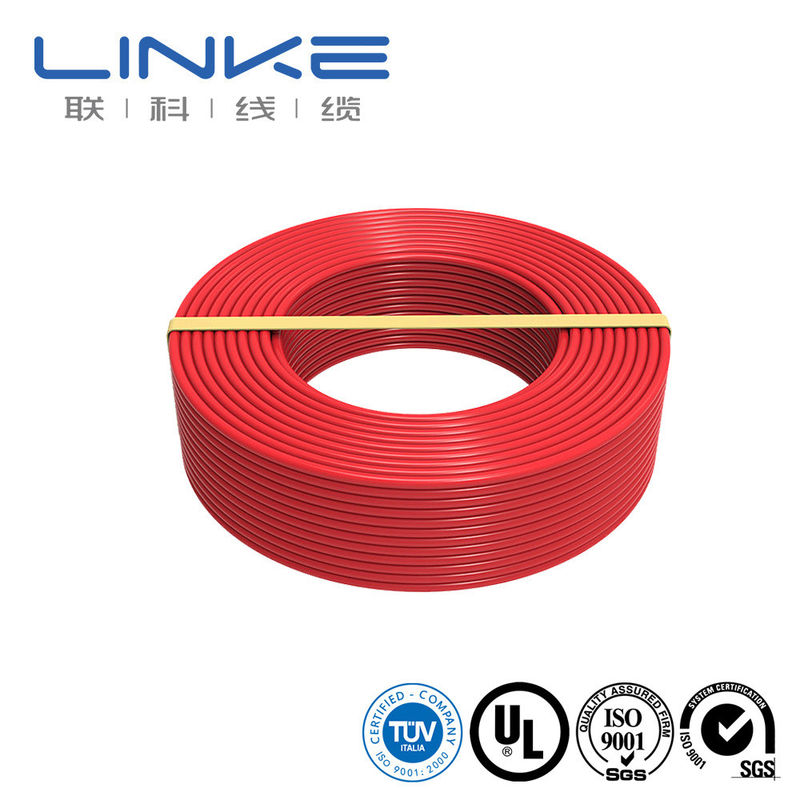

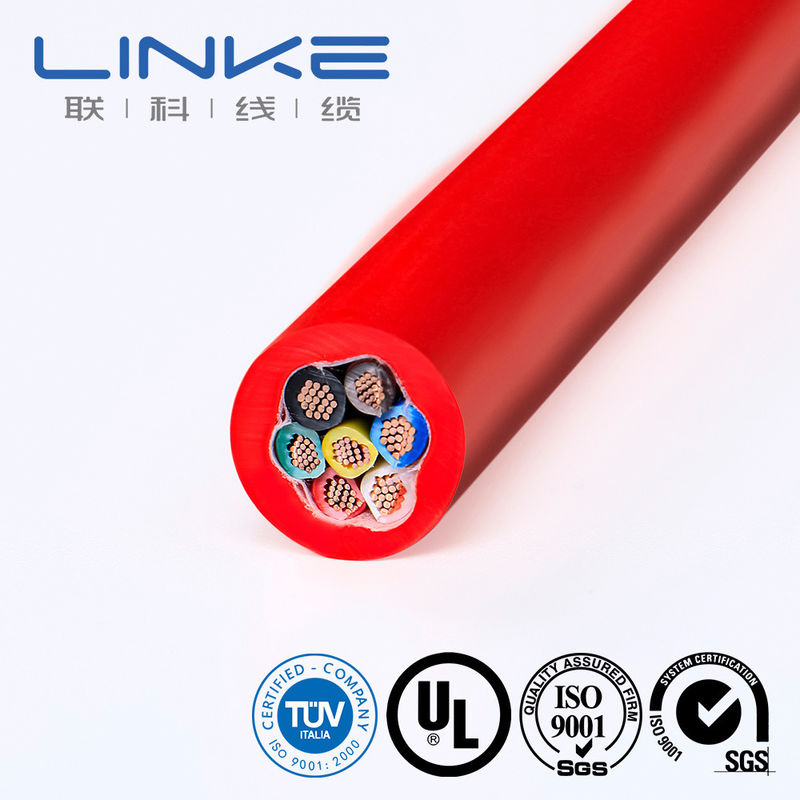

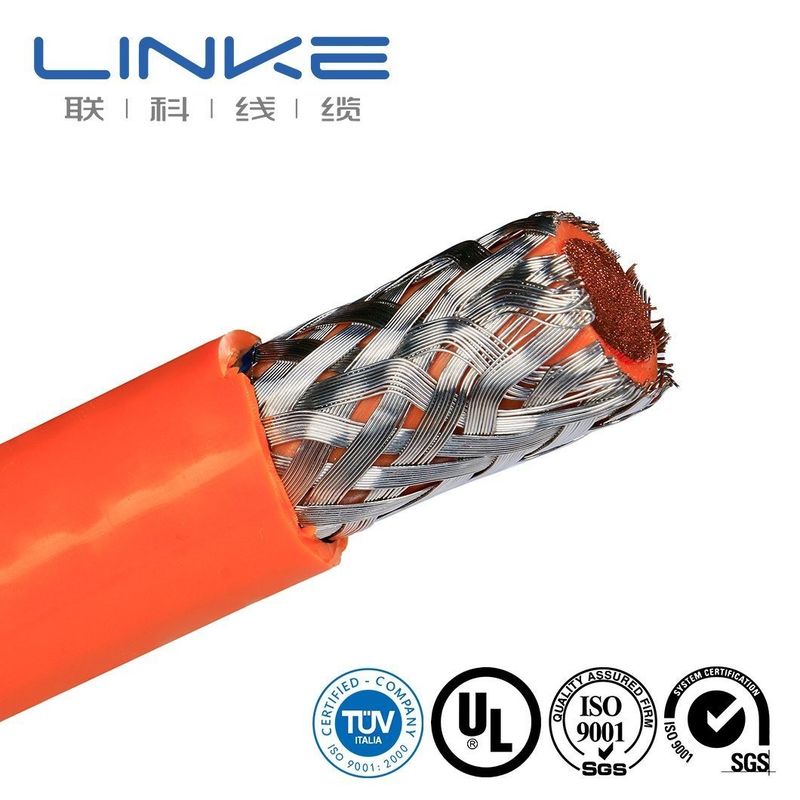

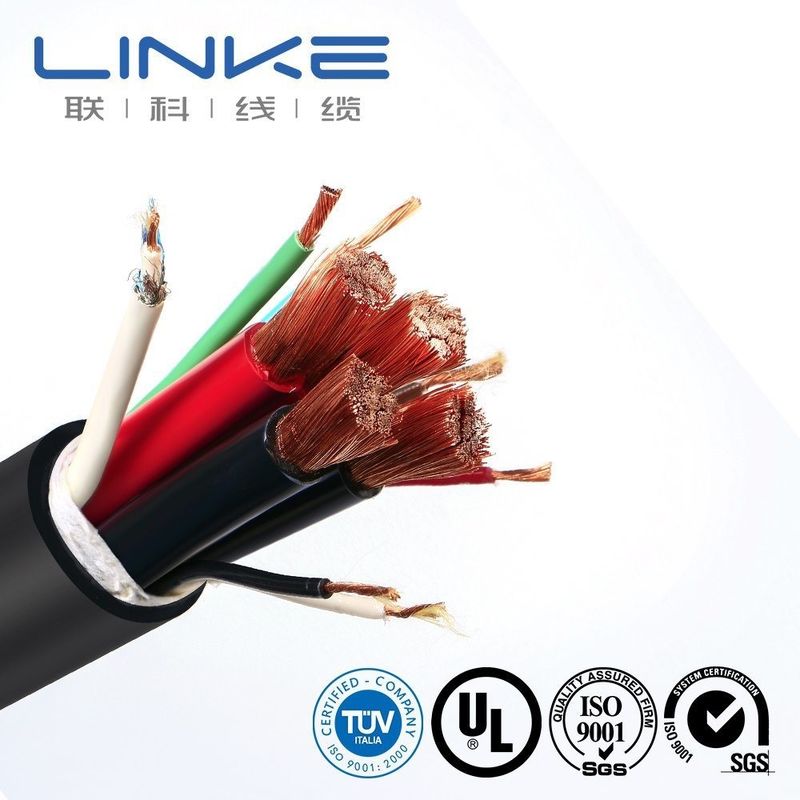

বিস্তারিত ছবি
