(ইভিএসই) (ডিসি চার্জিং কেবল, একটি গাড়ির চার্জিং প্লাগ এবং ফ্রি লাইন এন্ড সহ, দ্রুত চার্জ করার জন্য ব্যবহৃত
বৈদ্যুতিক যান (ইভি) সিসিএস ২ গাড়ির সকেটের মাধ্যমে, যা এটি ইনস্টল করার জন্য ব্যবহৃত হয়
একটি বৈদ্যুতিক গাড়ির চার্জিং স্টেশনে (ইভিএসই)
পণ্যের স্পেসিফিকেশন
(সিসিএস-২ ভেহিকেল কানেক্টর)২
১. (প্লাগের ধরণ এবং বর্ণনা)
বেসিক প্রোডাক্ট টাইপ রেটেড ভোল্টেজ/কারেন্ট কেবল স্পেক। বাইরের ব্যাস (মিমি)
E121-40531X 80A 1000V 2×16+16+6×0.75 ∅18.5±0.5
E121-40631X 125A 1000V 2×35+16+6×0.75 ∅24.0±0.6
E121-41331X 150A 1000V 2×50+25+6×0.75 ∅28.0±0.8
E121-40731X 200A 1000V 2×70+35+6×0.75 ∅33.0±0.8
E121-40831X 250A 1000V 2×70(73)+35+6×0.75 ∅33.5±0.8
২. পণ্যের বর্ণনা):
> iec62196 - 3 - 2016 (স্ট্যান্ডার্ড:IEC62196-3-2016);
> সংযোগকারীর সামগ্রিক জলরোধী কর্মক্ষমতা বেশি
IP67 এর চেয়ে);
(পণ্যের চেহারা
নকশা অভিনব, পণ্যটি ম্যান-মেশিন ইঞ্জিনিয়ারিংয়ের সাথে সঙ্গতিপূর্ণ, আরামদায়ক গ্রিপ,
অপারেশনের সময় সুবিধাজনক;)
> পিন এবং ফেরুলগুলির যোগাযোগ প্রতিরোধ এবং তাপমাত্রা বৃদ্ধি এখনও পূরণ করে
10,000 চক্রের পরে IEC62196-2016 এর প্রয়োজনীয়তা;
> (পণ্যের অভ্যন্তরীণ কাঠামোর নকশা
সংক্ষিপ্ত কিন্তু সাধারণ নয়, যা প্রকৃত উৎপাদন চাহিদা পূরণ করে);

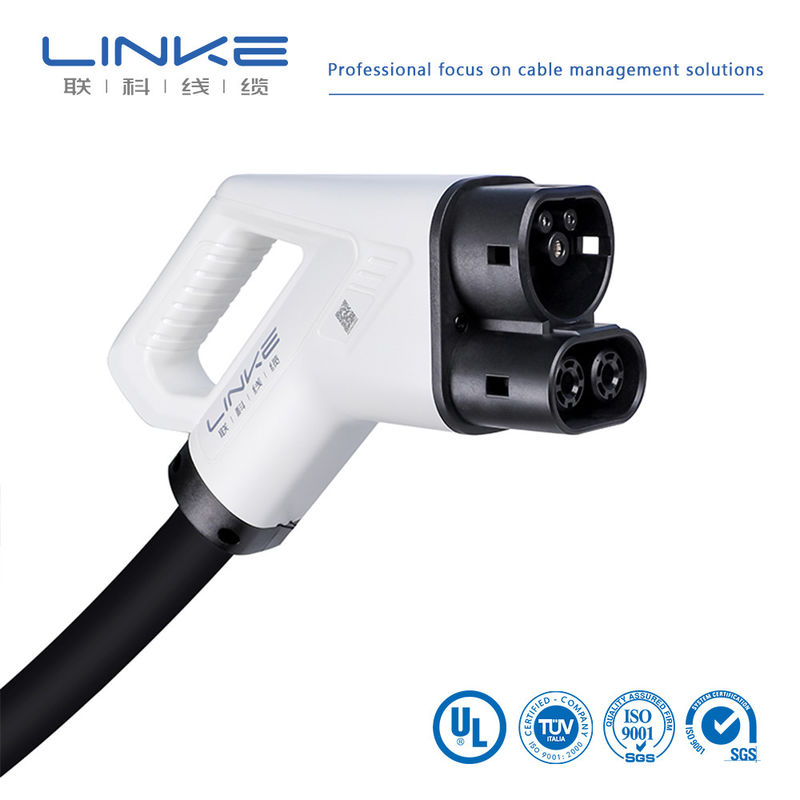

সিসিএস-২ ভেহিকেল কানেক্টর
(এনক্লোজার উপাদান নতুন উচ্চ-স্তরের ইঞ্জিনিয়ারিং প্লাস্টিক ব্যবহার করেছে, কঠোর
পরিবেশেও পণ্যের স্থিতিশীলতা এবং কার্যকারিতা বজায় রাখতে পারে)।
৩. (প্রযুক্তিগত স্পেসিফিকেশন)
(বৈদ্যুতিক বৈশিষ্ট্য)
> (রেটেড ভোল্টেজ) 1000V DC
> (রেটেড কারেন্ট) 80A/125A/150A/200A
> (ভোল্টেজ সহ্য করার ক্ষমতা) 3500V AC, @ <5mA, 1min
> (ইনসুলেশন রেজিস্ট্যান্স) 1000MΩ @500V DC
> (যোগাযোগ প্রতিরোধ) ≤3mΩ
>
(কাজের ফ্রিকোয়েন্সি) 50Hz
(যান্ত্রিক বৈশিষ্ট্য)
> (সন্নিবেশ শক্তি) <100N
> (যান্ত্রিক জীবন) ＞10000 বার
(অপারেটিং পরিবেশ)
> (অপারেটিং তাপমাত্রা পরিসীমা) -30℃～+50℃
> (পরিবেশ তাপমাত্রা পরিসীমা) -30℃～+105℃
> (দূষণ শ্রেণী) 2
(আইপি রেট)
> (সুরক্ষার মাত্রা) (IP54 মটেড)
(IP55 আনমটেড)
সিসিএস-২ ভেহিকেল কানেক্টর
(আকার)
(নিরাপত্তা তথ্য):
(চার্জিং স্টেশনে সিসিএস-২ প্লাগটি সঠিকভাবে স্থাপন করা হয়েছে তা নিশ্চিত করুন
যাতে প্রভাব, ড্রাইভ ওভার বা সিস্টেমের ব্যবহারযোগ্যতাকে আপোস করতে পারে এমন কোনও পরিস্থিতি এড়ানো যায়।
C=1500±3%Ω 0.5w
৬. (বাস্তবায়ন মান)
> IEC62196-1-2016
> IEC62196-3-2016
> EN61851-1-2014
> IEC 62893-4-2017
সংযোগকারী লোডের অধীনে একটি বৈদ্যুতিক সার্কিট তৈরি এবং ভাঙার জন্য উপযুক্ত নয়। এটি অবশ্যই সজ্জিত হতে হবে
সম্পূর্ণ অ্যাসেম্বলির পরে ইন্টারলক (রিটেইনিং ডিভাইস) সহ।)
ব্র্যান্ড
LINKE
| ক্রস সেকশন (মিমি²) |
0.01-500মিমি² |
তারের গেজ (AWG) |
[যেমন, 24AWG, 28AWG] |
| পরিবাহী |
টিনযুক্ত তামা / বেয়ার কপার, ক্লায়েন্টের প্রয়োজনীয়তার উপর ভিত্তি করে |
ইনসুলেশন উপাদান |
PVC/TPU/সিলিকন রাবার/PE/PP/XLPE/নাইলন/অন্যান্য |
| জ্যাকেট উপাদান |
[PVC/PU/রাবার/ব্রেইড/ইত্যাদি] |
সার্টিফিকেশন |
RoHS/REACH/UL/CE/IP68/ইত্যাদি |
| কাস্টম দৈর্ঘ্য |
[যেমন, 1m, 3ft, 5m ±5% সহনশীলতা] |
কেবলের ধরণ |
[মেডিকেল/পাওয়ার/অডিও/কোঅক্সিয়াল/ইলেকট্রিক্যাল/অটোমোটিভ/এনার্জি স্টোরেজ//ইত্যাদি] |
| শিল্ডিং |
[শিল্ডেড/আনশিল্ডেড/ব্রেইড শিল্ড] |
প্রতিবন্ধকতা |
[যেমন, 75Ω (কোঅক্সিয়াল কেবলের জন্য)] |
| প্রিন্টিং/লোগো |
[টেক্সট/লেবেল/লোগো, সর্বোচ্চ 20 অক্ষর] |
বেন্ড ব্যাসার্ধ |
[যেমন, ≥5× কেবলের ব্যাস] |
| বর্তমান রেটিং |
[যেমন, 5A] |
ভোল্টেজ রেটিং |
[যেমন, 30V AC/DC] |
| সংযোগকারী উপাদান |
[গোল্ড-প্লেটেড/নিকেল-প্লেটেড/ব্রাস/ইত্যাদি] |
সংযোগকারী |
[যেমন, USB Type-C, 3.5mm Jack, RJ45] |
| জ্যাকেট |
XLPE বা PE বা PVC রাবার |
ডেলিভারি সময় |
অর্ডার নিশ্চিত করার 7-14 দিন পর |
| রঙ |
[কালো/সাদা/লাল/কাস্টম প্যান্টোন/ইত্যাদি] |
তাপমাত্রা |
মাইনাস-70℃ থেকে 350℃ (-70℃ ~ 350℃) |
| প্যাকেজ |
রোল/বক্স/প্লেট/কাস্টম |
সহায়ক পরিষেবা |
কাস্টম কেবল, এন্ড-টু-এন্ড সমাধান, যার মধ্যে রয়েছে নির্ভুল কাটিং, ক্রিম্পিং এবং লাগগুলির ইনস্টলেশন (উপাদান উল্লেখ করুন, যেমন, তামা/নিকেল প্লেটেড) |
| গুণমান সার্টিফিকেশন |
আমাদের পণ্যগুলি নিম্নলিখিত আন্তর্জাতিক মান পূরণ করে: |
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (একক পরিবাহী, থার্মোপ্লাস্টিক ইনসুলেশন)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 এবং ISO13485, TS16949
CNR - অ্যাপ্লায়েন্স ওয়্যারিং মেটেরিয়াল
এক্সট্রুডেড PVC ইনসুলেটেড সিঙ্গেল, রেটেড 105℃, 1000V, ক্লাস I, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
এক্সট্রুডেড PVC নন-ইন্টিগ্রাল জ্যাকেটেড কেবল, রেটেড 105℃, 1000V, ক্লাস I, ক্লাস বা ক্লাস I/II, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
এক্সট্রুডেড TPU নন-ইন্টিগ্রাল জ্যাকেটেড কেবল, রেটেড 80℃, 300V, ক্লাস I, ক্লাস বা ক্লাস I/II, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
আপনি কি একজন নির্মাতা নাকি ট্রেডিং কোম্পানি?
আমরা একজন পেশাদার নির্মাতা। আমরা আপনার অর্ডার প্রথম থেকে শেষ পর্যন্ত নিয়ন্ত্রণ করতে পারি। আমাদের পরিদর্শন করতে স্বাগতম। আমরা আপনাকে শেনজেনে নিয়ে যাব।
আপনার গুণমান পরীক্ষা করার জন্য আমি কীভাবে একটি নমুনা পেতে পারি?
নমুনাগুলি আপনার জন্য বিনামূল্যে। নতুন ক্লায়েন্টদের কুরিয়ার খরচ বহন করার আশা করা হয়।
আপনার ন্যূনতম অর্ডারের পরিমাণ কত?
সাধারণত 100m। তবে, কেবলটি খুব ভারী। উচ্চ মালবাহী এড়াতে আপনার একটি উপযুক্ত পরিমাণ অর্ডার করা উচিত। সমুদ্র পরিবহন সেরা বিকল্প।
আমি কি ছাড় পেতে পারি?
এটি আপনার পরিমাণের উপর নির্ভর করে। আমরা একটি ছাড় দিতে পারি এবং মালবাহী বহন করতে পারি। অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন।
আপনার কোম্পানি কি OEM উৎপাদন গ্রহণ করে?
হ্যাঁ, আমরা আপনার কোম্পানির নাম প্রিন্ট করতে পারি, এবং আমরা আপনার কোম্পানিকে প্রচার করার জন্য কোয়ালিটি কার্ডও কাস্টমাইজ করতে পারি।
