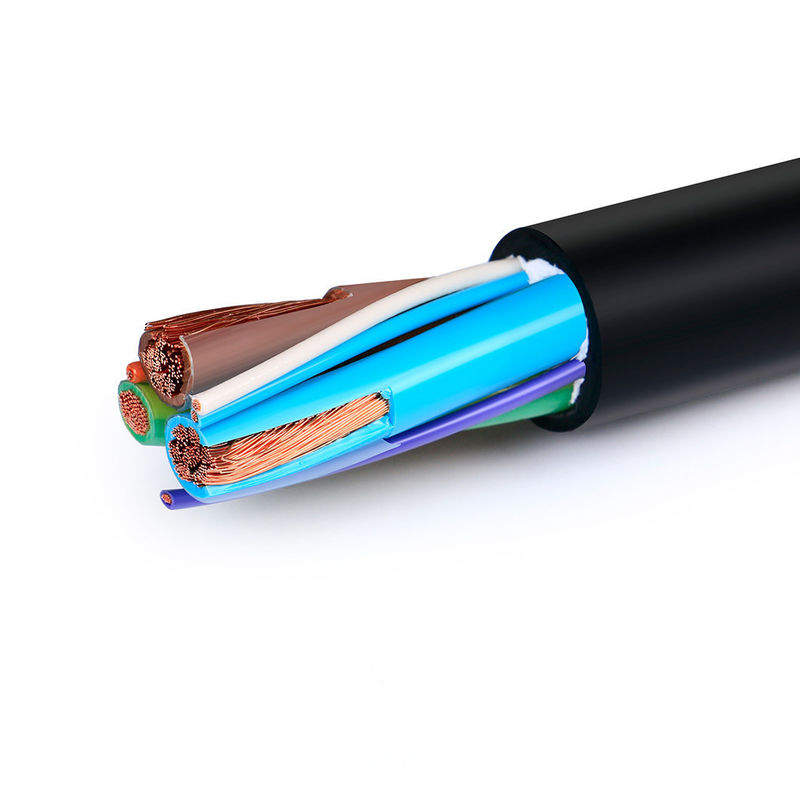

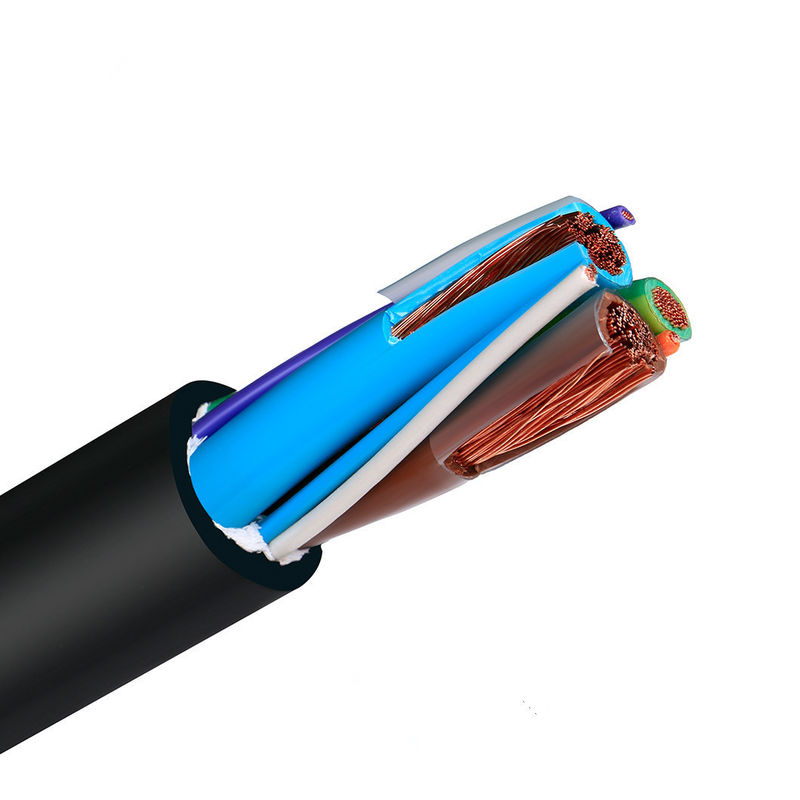

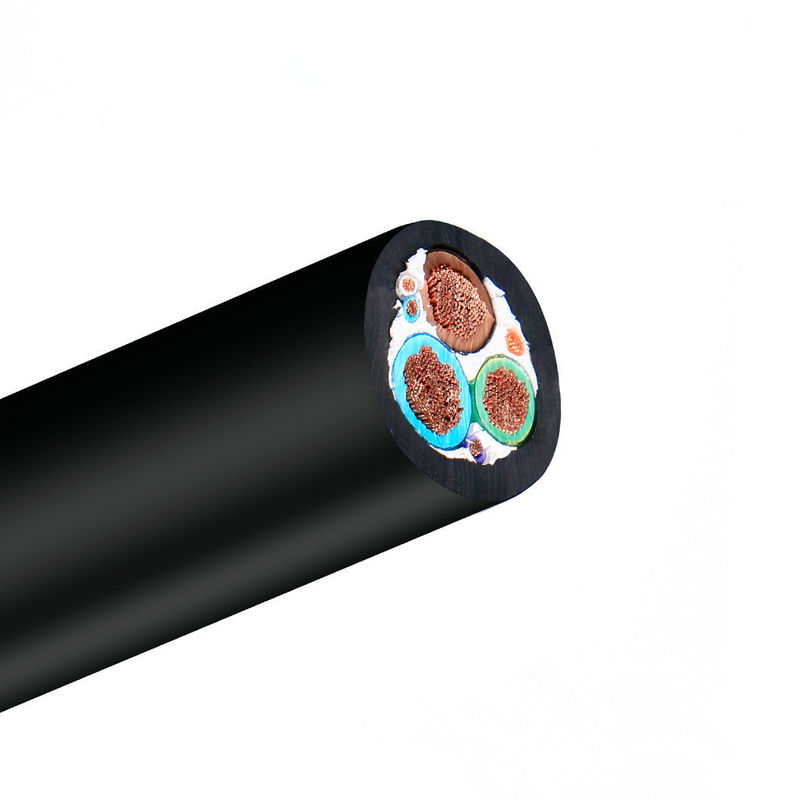

UL 40A 50A 3x8AWG+1x18AWG EV চার্জার কেবল
বৈদ্যুতিক বিশেষ উল্লেখ
- রেট বর্তমান: 16A
- ওয়ার্কিং ভোল্টেজ: 250V এসি
- অন্তরণ প্রতিরোধের: >1000MΩ
- তাপীয় তাপমাত্রা বৃদ্ধি: <50K
- ভোল্টেজ সহ্য করুন: 2000V
- কাজের তাপমাত্রা: -30 ℃ থেকে +50 ℃
- IEC 62196-2 ইলেকট্রিক ভেহিকেল চার্জার ক্যাবল স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ
পণ্য ওভারভিউ
UL স্ট্যান্ডার্ড একক-ফেজ 32A বৈদ্যুতিক গাড়ির চার্জিং তারের 3*10AWG+1*18AWG
ইভি চার্জিং ক্যাবল হল একটি নমনীয় তার যা বৈদ্যুতিক যানকে চার্জিং স্টেশন বা পাওয়ার সকেটের সাথে সংযুক্ত করে। চমৎকার পরিবাহিতা, TPE নিরোধক উপাদান যা নরম এবং টেকসই উভয়ের জন্য উচ্চ-মানের অক্সিজেন-মুক্ত কপার কন্ডাক্টর এবং আবহাওয়া প্রতিরোধের, উচ্চ/নিম্ন তাপমাত্রা সহনশীলতা এবং ঘর্ষণ প্রতিরোধের সাথে একটি উচ্চ-কার্যক্ষমতা সম্পন্ন TPE খাপ রয়েছে। তারের উচ্চতর নমনীয়তা, স্থিতিস্থাপকতা, উচ্চ নমন ক্ষমতা প্রদান করে এবং শক্ত না হয়ে কম তাপমাত্রায় কর্মক্ষমতা বজায় রাখে।
প্রযুক্তিগত বিশেষ উল্লেখ
| কম্পোনেন্ট |
স্পেসিফিকেশন |
| কন্ডাক্টর |
উপাদান: বেয়ার তামা
রেট তাপমাত্রা: -40℃ থেকে 105℃
রেট ভোল্টেজ: 300V; 600V বা 1000V |
| নিরোধক |
উপাদান: TPE বা PVC
রঙ: কালো, সাদা, সবুজ/হলুদ
শিখা পরীক্ষা: UL 2556 প্রতি VW-1 পরীক্ষা পদ্ধতি
ন্যূনতম নমন ব্যাসার্ধ: ≥5*OD
ডাইলেকট্রিক ভোল্টেজ: 1.5kVac/1মিন প্রতি UL 2556
ঠান্ডা নমন: -40℃/4ঘন্টা কোন ক্র্যাক প্রতি UL 2556
তাপীয় শক: UL 2556 প্রতি 150℃/1h কোন ফাটল নেই |
| ফিলিং |
উপাদান: পিপি তার
তেল প্রতিরোধের: IRM902, 60℃/168h প্রসার্য প্রসারণ ≥70% অপরিবর্তিত মান |
| টেপ |
উপাদান: অ বোনা ফ্যাব্রিক
সংকোচনের শক্তি: S≤12AWG 4.45kN, 12AWG＜S≤2AWG 11.1kN, 2AWG＜S 15.6kN |
| খাপ |
উপাদান: TPE বা PVC
রঙ: কালো বা কমলা
আবহাওয়া প্রতিরোধের: 720h জেনন আর্ক ল্যাম্প পরীক্ষা, কোন ফাটল নেই
পরিবেশগত সম্মতি: RoHS 2.0 এবং REACH |
| ব্র্যান্ড |
লিঙ্ক |
ক্রস সেকশন (মিমি²) |
0.01-500 মিমি² |
| ওয়্যার গেজ (AWG) |
[যেমন, 24AWG, 28AWG] |
কন্ডাক্টর |
টিন করা কপার/বেয়ার কপার, ক্লায়েন্টের প্রয়োজনীয়তার উপর ভিত্তি করে |
| নিরোধক উপাদান |
PVC/TPU/সিলিকন রাবার/PE/PP/XLPE/নাইলন/অন্যান্য |
জ্যাকেট উপাদান |
[পিভিসি/পিইউ/রাবার/বিনুনি/ইত্যাদি] |
| সার্টিফিকেশন |
RoHS/REACH/UL/CE/IP68/ইত্যাদি |
কাস্টম দৈর্ঘ্য |
[যেমন, 1m, 3ft, 5m ±5% সহনশীলতা] |
| তারের ধরন |
[মেডিকেল/পাওয়ার/অডিও/কোএক্সিয়াল/ইলেক্ট্রিক্যাল/অটোমোটিভ/এনার্জি স্টোরেজ//ইত্যাদি] |
শিল্ডিং |
[শিল্ডেড/আনশিল্ডেড/ব্রেইড শিল্ড] |
| প্রতিবন্ধকতা |
[যেমন, 75Ω (কোঅক্সিয়াল তারের জন্য)] |
মুদ্রণ/লোগো |
[পাঠ্য/লেবেল/লোগো, সর্বোচ্চ। 20 অক্ষর] |
| বেন্ড ব্যাসার্ধ |
[যেমন, ≥5× তারের ব্যাস] |
বর্তমান রেটিং |
[যেমন, 5A] |
| ভোল্টেজ রেটিং |
[যেমন, 30V AC/DC] |
সংযোগকারী উপাদান |
[সোনার ধাতুপট্টাবৃত/নিকেল-ধাতুপট্টাবৃত/ব্রাস/ইত্যাদি] |
| সংযোগকারী |
[যেমন, USB Type-C, 3.5mm জ্যাক, RJ45] |
জ্যাকেট |
XLPE বা PE বা PVC রাবার |
| ডেলিভারি সময় |
অর্ডার নিশ্চিত করার 7-14 দিন পরে |
রং |
[কালো/সাদা/লাল/কাস্টম প্যানটোন/ইত্যাদি] |
| তাপমাত্রা |
মাইনাস-70℃ থেকে 350℃(-70℃~350℃) |
প্যাকেজ |
রোল/বক্স/প্লেট/কাস্টম |
| সাপোর্টিং সার্ভিস |
মাল্টিকলাম {3}{l}{কাস্টম ক্যাবল, এন্ড টু এন্ড সলিউশন, যার মধ্যে সুনির্দিষ্ট কাটিং, ক্রাইম্পিং এবং লাগস ইনস্টল করা (উদাহরণস্বরূপ, তামা/নিকেল ধাতুপট্টাবৃত উপাদান নির্দিষ্ট করুন) |
|
|
স্বাধীন পরীক্ষাগার•সম্পূর্ণ পরীক্ষার সরঞ্জাম•সম্পূর্ণ মান নিয়ন্ত্রণ
আমরা উচ্চতর মানের এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করতে কঠোর মান দ্বারা প্রতিটি পণ্য পরীক্ষা.
|
না.
|
টেস্ট আইটেম
|
পরীক্ষার শর্ত
|
পরীক্ষার প্রয়োজনীয়তা
|
টেস্ট ডেটা
|
ফলাফল
|
|
1
|
কাঠামো পরিদর্শন
|
1. তারের আকার টেবিল 2 মেনে চলুন। ন্যূনতম বেধ ≥ গড় বেধের 80%
|
তারের আকার টেবিল সঙ্গে মেনে চলুন
|
পরীক্ষার রেকর্ড পড়ুন
|
পাস
|
|
2
|
থার্মাল শক
|
নির্দিষ্ট আকারের একটি লোহার রডের উপর নমুনাটি বাতাস করুন, নির্দিষ্ট তাপমাত্রায় 1 ঘন্টার জন্য একটি বয়সী চুলায় রাখুন, নমুনাটিকে কমপক্ষে 30 মিনিটের জন্য ঘরের তাপমাত্রায় ঠান্ডা করুন, তারপর নমুনাটি পর্যবেক্ষণ করুন
|
নমুনা পৃষ্ঠে কোন ফাটল নেই
|
কোনো ফাটল নেই
|
পাস
|
|
3
|
তাপ বিকৃতি
|
1. নমুনা বেধ পরিমাপ (মার্ক পরিমাপ অবস্থান)2. নির্দিষ্ট তাপমাত্রায় 1 ঘন্টা 3 এর জন্য প্রিহিটিং করার জন্য নমুনা এবং টেস্ট ফিক্সচারটি বার্ধক্য ওভেনে রাখুন। 1 ঘন্টা 4 জন্য পরীক্ষার ফিক্সচারের চাপ কলামের নিচে নমুনা রাখুন। একই অবস্থানে নমুনার বেধ পুনরায় পরিমাপ করুন
|
1. নমুনা চাপ কলাম বা এক্সপোজ কন্ডাক্টর দ্বারা ফাটল হবে না. বেধ হ্রাস ≤ 50%
|
পরীক্ষার রেকর্ড পড়ুন
|
পাস
|
|
4
|
FT2
|
একবার 125 মিমি উচ্চতায় একটি আদর্শ শিখা প্রয়োগ করুন
|
1. শিখা তার দৈর্ঘ্য বরাবর প্রচার করা হবে না2. শিখা আশেপাশের দাহ্য পদার্থে ছড়াবে না
|
পরীক্ষার রেকর্ড পড়ুন
|
পাস
|
|
5
|
বার্ধক্য
|
1. 200 মিমি-লম্বা খাপের পাঁচটি বিভাগ নিন। 168 ঘন্টার জন্য 158℃ এ বার্ধক্য ওভেনে নমুনাগুলি রাখুন3। নমুনাগুলি নেওয়ার পরে, ঘরের তাপমাত্রা 23±5℃ এ 16 ঘন্টা রাখুন, তারপর বিরতিতে এবং প্রসার্য শক্তি পরীক্ষা করুন
|
1. বার্ধক্যের আগে দীর্ঘতা ≥ 300%, বার্ধক্যের পরে দীর্ঘতা ≥ 80% বার্ধক্যের আগে2। বার্ধক্যের আগে প্রসার্য শক্তি > 1.41 কেজি/মিমি², বার্ধক্যের পরে প্রসার্য শক্তি ≥ বার্ধক্যের আগে এর 80%
|
পরীক্ষার রেকর্ড পড়ুন
|
পাস
|
|
6
|
কোল্ড বেন্ড
|
নিম্ন-তাপমাত্রার বাক্সে নির্দিষ্ট তাপমাত্রায় 4 ঘন্টার জন্য নমুনা সংরক্ষণ করুন, নির্দিষ্ট বাঁক সহ নির্দিষ্ট আকারের লোহার রডের উপর বাতাসের নমুনা রাখুন, নিম্ন-তাপমাত্রার বাক্স থেকে নমুনা বের করার পরে 30 সেকেন্ডের মধ্যে সম্পূর্ণ ঘুরিয়ে দিন
|
নমুনা পৃষ্ঠে কোন ফাটল নেই
|
কোনো ফাটল নেই
|
পাস
|
|
7
|
কন্ডাক্টর প্রতিরোধ
|
ডিসি রেজিস্ট্যান্স মিটার দিয়ে এক-মিটার কোর কন্ডাক্টরের প্রতিরোধের পরিমাপ করুন
|
20℃ এ, 8AWG ≤ 2.23Ω/কিমি প্রতিরোধের
|
পরীক্ষার রেকর্ড পড়ুন
|
পাস
|
লিংক ক্যাবল টেকনোলজি (ডংগুয়ান) কোং লিমিটেড গবেষণা ও উন্নয়নে মনোনিবেশ করে
কেবল এবং তারের পেশাদার সমাধান প্রদান করুন, বিশেষত এর জন্য
বিভিন্ন শিল্প গ্রাহক। এতে রয়েছে:
হিউম্যানয়েড রোবট কেবল,
এআই পাওয়ার কেবল/ডেটা কেবল,
অর্ধপরিবাহী তারের/শিল্প স্বয়ংক্রিয় তার,
সেন্সর তার,
নতুন শক্তি তার,
মেডিকেল বিউটি তার,
UL তারের তার,
Linke কেবলের বৈচিত্র্যপূর্ণ পণ্য উন্নয়ন ক্ষমতা এবং প্রযুক্তিগত ক্ষমতা বৈচিত্র্যপূর্ণ সমর্থন আছে
গ্রাহকের প্রয়োজন। আমরা নিম্নলিখিত পণ্য অনুমোদন পেয়েছি: UL 758,সিসিসি,RoHs,পৌঁছান,সিই; আমরা
নিম্নলিখিত মান ব্যবস্থাপনা সিস্টেম প্রাপ্ত হয়েছে:ISO 9001-2015(সব পণ্য); ISO 13485
(চিকিৎসা যন্ত্রপাতি এবং যন্ত্র),আইএটিএফ 16949(অটো শিল্প)
কোম্পানির ক্ষমতা
আমরা 6 ইঞ্জিনিয়ারিং পেশাদারদের সাথে একটি শক্তিশালী R&D টিম বজায় রাখি, যাদের প্রত্যেকের 10 বছরের বেশি তার এবং তারের প্রযুক্তির অভিজ্ঞতা রয়েছে। আমাদের প্রকৌশল বিভাগ সঠিক এবং কার্যকর গ্রাহক সহায়তা নিশ্চিত করতে পেশাদার তারের সমাধান প্রদান করে। মান নিয়ন্ত্রণ বিভাগে 10 জন বিশেষজ্ঞ রয়েছে যারা 100% পণ্যের গুণমানের গ্যারান্টি দিয়ে আগত উপকরণ থেকে শিপিং পর্যন্ত প্রতিটি পদক্ষেপ কঠোরভাবে তদারকি করে। আমাদের উত্পাদন দল 50 টিরও বেশি অভিজ্ঞ উত্পাদন পেশাদার নিয়ে গঠিত।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
আপনি একটি প্রস্তুতকারক বা ট্রেডিং কোম্পানি?
আমরা একজন পেশাদার প্রস্তুতকারক। আমরা শুরু থেকে শেষ পর্যন্ত আপনার অর্ডার পরিচালনা করি। আমাদের দেখার জন্য স্বাগতম - আমরা শেনজেনে পিকআপ পরিষেবা প্রদান করি।
আপনার গুণমান পরীক্ষা করার জন্য আমি কিভাবে একটি নমুনা পেতে পারি?
নমুনা বিনামূল্যে প্রদান করা হয়. নতুন গ্রাহকরা কুরিয়ার খরচের জন্য দায়ী।
আপনার সর্বনিম্ন অর্ডার পরিমাণ কত?
সাধারণত 100 মিটার। যাইহোক, তারের ওজনের কারণে, আমরা মালবাহী খরচ কমানোর জন্য উপযুক্ত পরিমাণ অর্ডার করার পরামর্শ দিই। সমুদ্র পরিবহন সবচেয়ে লাভজনক বিকল্প।
আমি কি ডিসকাউন্ট পেতে পারি?
অর্ডার পরিমাণের উপর ভিত্তি করে ডিসকাউন্ট পাওয়া যায়। আমরা মালবাহী খরচও কভার করতে পারি। বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন.
আপনার কোম্পানি OEM উত্পাদন গ্রহণ করে?
হ্যাঁ, আমরা আপনার ব্র্যান্ডের প্রচারের জন্য আপনার কোম্পানির নাম এবং কাস্টম মানের কার্ড মুদ্রণ সহ OEM পরিষেবাগুলি অফার করি।
