রোবোটিক এবং হাই-ফ্লেক্স ডেটা ট্রান্সমিশন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা উচ্চ-পারফরম্যান্স তামা কন্ডাক্টর পিভিসি শিল্প তারের, কাস্টমাইজযোগ্য যোগাযোগ তারের সমাধানগুলির বৈশিষ্ট্যযুক্ত।
পারফরম্যান্স স্পেসিফিকেশন
- ANSI/TIA-568.2-D Category 6A এবং ISO/IEC 11801 ক্লাস EA মান অতিক্রম করে
- YD/T 1019 স্ট্যান্ডার্ড মেনে চলে
- ব্যান্ডউইথঃ ≥500 MHz
- CAT6 এবং CAT5e সিস্টেমের জন্য পিছনে সামঞ্জস্যের সাথে 10G বেস-টি সমর্থন করে
প্রযুক্তিগত পরামিতি ও বৈশিষ্ট্য
- ওয়্যার গেইজঃ 23AWG
- কন্ডাক্টর উপাদানঃ ৯৯.৯৯% অক্সিজেন মুক্ত তামা
- আইসোলেশন উপাদানঃ উচ্চ ঘনত্বের পলিথিন (এইচডিপিই)
- বাহ্যিক আবরণ উপাদানঃ পিভিসি (নিম্ন ধোঁয়া হালোজেন মুক্ত LSZH ঐচ্ছিক)
- কাস্টমাইজযোগ্য বিকল্পঃ সিএম/সিএমআর/সিএমপি উপলব্ধ
- ক্যাবলের বাইরের ব্যাসার্ধঃ 7.8±0.5mm
- কোর কাঠামোঃ ক্রস কিল কোর
- জ্যাকেট রঙঃ কাস্টমাইজযোগ্য
- মোট ওজনঃ ১৭.৯ কেজি
- সর্বাধিক টান শক্তিঃ 110N
- ইনস্টলেশন তাপমাত্রাঃ 0°C থেকে +50°C
- অপারেটিং তাপমাত্রাঃ -20°C থেকে +60°C

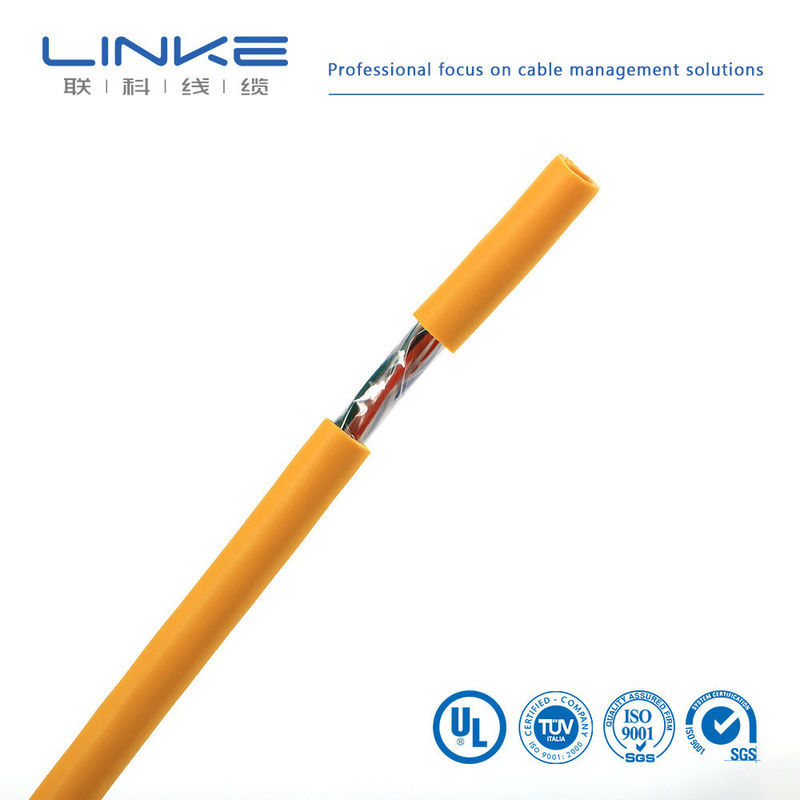

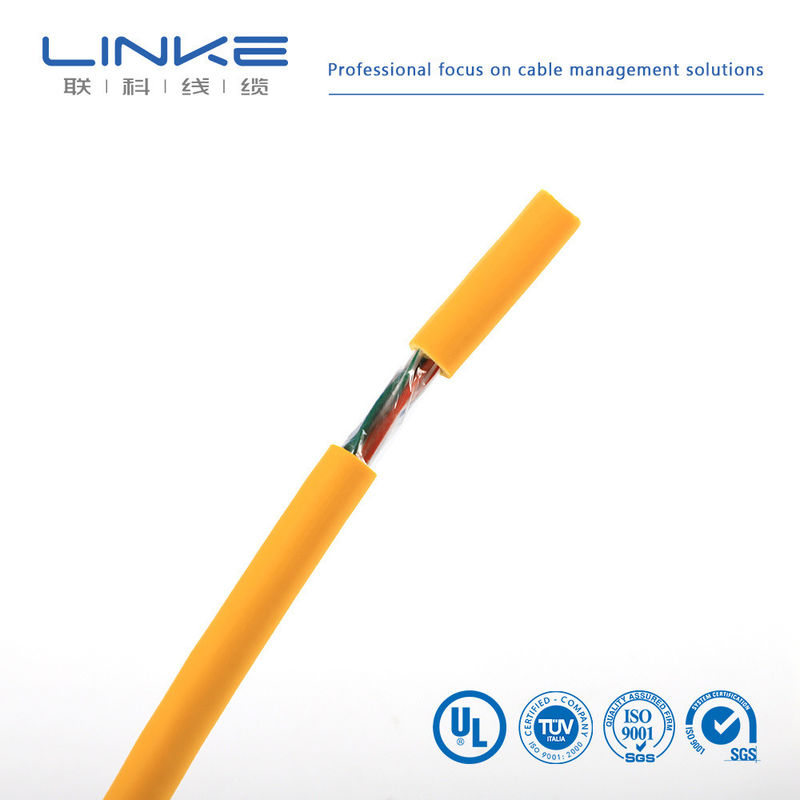

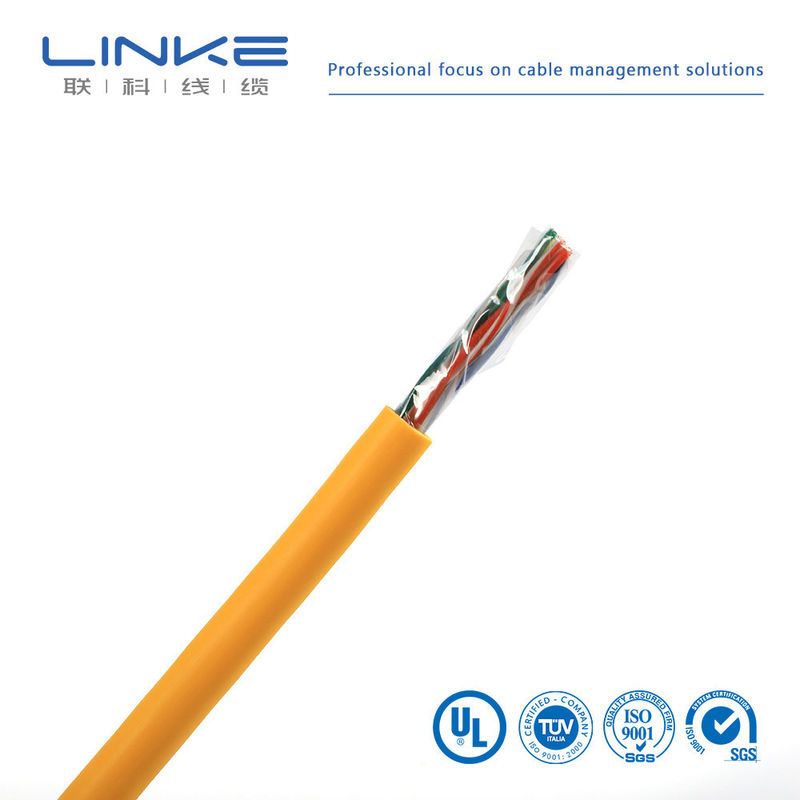

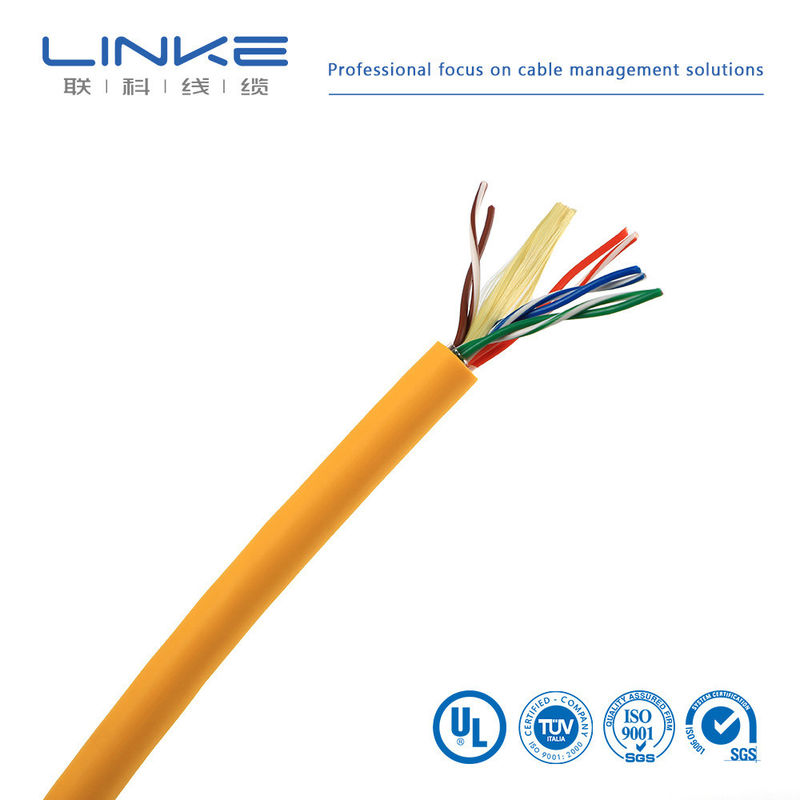

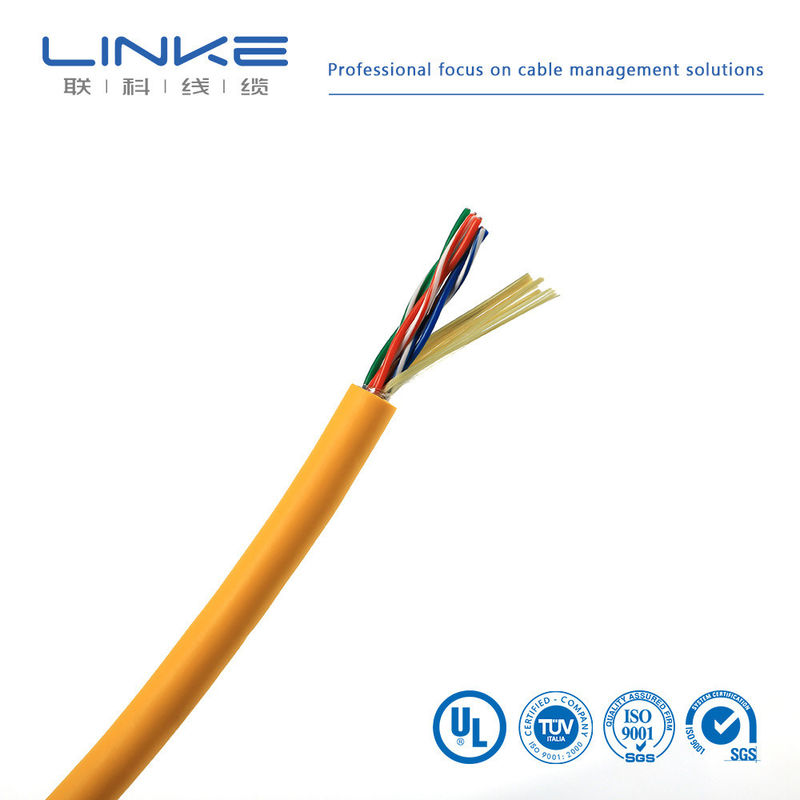

প্রোডাক্টের ছবি
নেটওয়ার্ক ইউটিপি প্যাচ কর্ড
আমাদের ইউটিপি প্যাচ কর্ডগুলিতে ইনস্টলেশন চলাকালীন আরজে৪৫ সংযোগকারী লকিং ক্লিপগুলি রক্ষা করার জন্য স্ন্যাকলেস ডিজাইনের উচ্চ-কার্যকারিতা মডুলার প্লাগ রয়েছে।
CAT5e ইউটিপি নেটওয়ার্ক প্যাচ কর্ড
| ক্যাবলের ধরন |
Cat5e স্নাগলেস |
| সুরক্ষা প্রকার |
ডিসক্লিয়ারড (U/UTP) |
| ক্যাবল জ্যাকেট |
পিভিসি সিএম (বৃত্তাকার) |
| দৈর্ঘ্য |
প্লাগ সহ ৩ ফুট (০.৯ মি) |
| ডেটা রেট সমর্থন |
10/100/1000বেস-টি |
| স্ট্যান্ডার্ড ব্যান্ডউইথ |
১০০ মেগাহার্টজ |
| কন্ডাক্টরের ধরন |
খাঁটি খালি তামা |
| সংযোগকারী |
RJ45 (পুরুষ) |
| গজ (এডব্লিউজি) |
24 (7/0.20 মিমি) |
| তারের বাইরের ব্যাসার্ধ |
5.5± 0.4 মিমি |
| পিওই সামঞ্জস্য |
PoE/PoE+ |
| ওয়্যার স্কিম |
T568B, সোজা |
| অপারেটিং তাপমাত্রা |
-20°C থেকে +75°C (-4°F থেকে 167°F) |
| ইনস্টলেশন তাপমাত্রা |
-১০°C থেকে +৫০°C (১৪°F থেকে ১২২°F) |
CAT6 ইউটিপি নেটওয়ার্ক প্যাচ কর্ড
| ক্যাবলের ধরন |
Cat6 Snagless |
| সুরক্ষা প্রকার |
ডিসক্লিয়ারড (U/UTP) |
| ক্যাবল জ্যাকেট |
পিভিসি সিএম (বৃত্তাকার) |
| দৈর্ঘ্য |
প্লাগ সহ ৩ ফুট (০.৯ মি) |
| ডেটা রেট সমর্থন |
1000Base-T এবং সর্বোচ্চ 10GBase-T |
| স্ট্যান্ডার্ড ব্যান্ডউইথ |
২৫০ মেগাহার্টজ |
| কন্ডাক্টরের ধরন |
খাঁটি খালি তামা |
| সংযোগকারী |
RJ45 (পুরুষ) |
| গজ (এডব্লিউজি) |
24 (7/0.20 মিমি) |
| তারের বাইরের ব্যাসার্ধ |
6.1 ± 0.4 মিমি |
| পিওই সামঞ্জস্য |
PoE/PoE+ |
| ওয়্যার স্কিম |
T568B, সোজা |
| অপারেটিং তাপমাত্রা |
-20°C থেকে +75°C (-4°F থেকে 167°F) |
| ইনস্টলেশন তাপমাত্রা |
-১০°C থেকে +৫০°C (১৪°F থেকে ১২২°F) |
যান্ত্রিক পরামিতি
| প্যারামিটার |
পিভিসি |
এলএসজেডএইচ কম ধোঁয়া হ্যালোজেন মুক্ত |
| বয়স্ক হওয়ার আগে টান শক্তি |
≥13.5Mpa |
≥১০.০ এমপিএ |
| বয়স্ক হওয়ার আগে লম্বা হওয়া |
≥১৫০% |
≥ ১২৫% |
| বয়স্ক হওয়ার সময় |
100°C * 24 ঘন্টা * 7 দিন |
| বয়স্ক হওয়ার পর টান শক্তি |
≥12.5Mpa |
≥8Mpa |
| বয়স্ক হওয়ার পর লম্বা হওয়া |
≥ ১২৫% |
≥100% |
| ঠান্ডা বাঁকানো (-20±2°C * 4 ঘন্টা) |
ক্যাবলের বাইরের ব্যাসার্ধের ৮ গুণ |
বৈদ্যুতিক পরামিতি
| ট্রান্সমিশন বিলম্ব পার্থক্য |
≤25ns / 100m |
| ট্রান্সমিশন গতি |
৭৪% |
| গ্রাউন্ডে ভারসাম্যহীন ক্যাপাসিটেন্স |
সর্বোচ্চ ৩৩০ পিএফ / ১০০ মিটার |
| ডিসি প্রতিরোধ |
সর্বোচ্চ ৯.৫Ω/১০০ মিটার |
| ডিসি প্রতিরোধের ভারসাম্যহীনতা |
সর্বাধিক ২% |
নির্মাতার প্রোফাইল
লিংকে ক্যাবল টেকনোলজি কোং লিমিটেড হ'ল চীনের শীর্ষস্থানীয় ক্যাবল প্রস্তুতকারক, যা ওয়্যার এবং ক্যাবল সমাধানগুলির গবেষণা ও উন্নয়ন, উত্পাদন এবং বিপণনে 10 বছরেরও বেশি অভিজ্ঞতা রয়েছে।
আমরা ইভি চার্জিং ক্যাবল, মেডিকেল ক্যাবল, সিলিকন ক্যাবল, স্প্রিং ক্যাবল, ব্রেড ক্যাবল, টললব ক্যাবল, ইউএল তার, অটোমোবাইল ক্যাবল সহ কাস্টম ক্যাবল সমাধান সরবরাহের ক্ষেত্রে বিশেষজ্ঞ।এবং বিশ্ব বাজারের জন্য আরো.
| ব্র্যান্ড |
বাম দিকে |
ক্রস সেকশন (মিমি2) |
0.01-500mm2 |
| ওয়্যার গেজ (এডব্লিউজি) |
[উদাহরণস্বরূপ, 24AWG, 28AWG] |
কন্ডাক্টর |
ক্রেতাদের প্রয়োজনীয়তার উপর ভিত্তি করে টিনযুক্ত তামা / খালি তামা |
| আইসোলেশন উপাদান |
পিভিসি/টিপিইউ/সিলিকন কাঁচা/পিই/পিপি/এক্সএলপিই/নাইলন/অন্যান্য |
জ্যাকেট উপাদান |
[পিভিসি/পিইউ/গাম/ব্রেড/ইত্যাদি] |
| সার্টিফিকেশন |
RoHS/REACH/UL/CE/IP68 ইত্যাদি |
কাস্টমাইজড দৈর্ঘ্য |
[উদাহরণস্বরূপ, 1m, 3ft, 5m ± 5% সহনশীলতা] |
| ক্যাবলের ধরন |
[মেডিকেল/পাওয়ার/অডিও/কোএক্সিয়াল/ইলেকট্রিকাল/অটোমোটিভ/এনার্জি স্টোরেজ//ইত্যাদি] |
সুরক্ষা |
[স্কিলড/অস্কিলড/ব্রেড স্কিলড] |
| প্রতিরোধ |
[উদাহরণস্বরূপ, ৭৫Ω (কোএক্সিয়াল ক্যাবলের জন্য) ] |
মুদ্রণ/লোগো |
[টেক্সট/লেবেল/লোগো, সর্বোচ্চ ২০টি অক্ষর] |
| বাঁক ব্যাসার্ধ |
[উদাহরণস্বরূপ, ≥5× ক্যাবল ব্যাসার্ধ] |
বর্তমান রেটিং |
[উদাহরণস্বরূপ, ৫এ] |
| ভোল্টেজ রেটিং |
[উদাহরণস্বরূপ, 30V এসি/ডিসি] |
সংযোগকারী উপাদান |
[গোল্ড-প্লেট/নিকেল-প্লেট/ব্রাস/ইত্যাদি] |
| সংযোগকারী |
[উদাহরণস্বরূপ, ইউএসবি টাইপ-সি, ৩.৫ এমএম জ্যাক, আরজে৪৫] |
জ্যাকেট |
এক্সএলপিই বা পিই বা পিভিসি রাবার |
| বিতরণ সময় |
অর্ডার নিশ্চিত করার পর 7-14 দিন |
রঙ |
[কালো/সাদা/লাল/কাস্টম প্যানটোন/ইত্যাদি] |
| তাপমাত্রা |
মাইনাস-৭০°সি থেকে ৩৫০°সি ((-৭০°সি ~ ৩৫০°সি) |
প্যাকেজ |
রোল/বক্স/প্লেট/কাস্টম |
| সহায়ক সেবা |
মাল্টি-কলম {3}{l}{কাস্টম ক্যাবল, শেষ থেকে শেষ পর্যন্ত সমাধান, সুনির্দিষ্ট কাটা, crimping এবং lugs ইনস্টলেশন সহ (উদাহরণস্বরূপ,রৌপ্য / নিকেল plated উপাদান উল্লেখ করুন) |
|
|
|
না, না।
|
পরীক্ষার আইটেম
|
পরীক্ষার অবস্থা
|
পরীক্ষার প্রয়োজনীয়তা
|
পরীক্ষার তথ্য
|
ফলাফল
|
|
1
|
কাঠামো পরিদর্শন
|
1. তারের আকার টেবিলের সাথে সম্মতি 2. সর্বনিম্ন বেধ ≥ 80% গড় বেধ
|
তারের আকারের টেবিল মেনে চলুন
|
পরীক্ষার রেকর্ড দেখুন
|
পাস
|
|
2
|
তাপীয় শক
|
নির্দিষ্ট আকারের লোহার রডের উপর নমুনাটি ঘুরিয়ে দিন, নির্দিষ্ট তাপমাত্রায় 1 ঘন্টা ধরে একটি বয়স্ক চুলায় রাখুন, নমুনাটি কমপক্ষে 30 মিনিটের জন্য ঘরের তাপমাত্রায় ঠান্ডা করুন, তারপরে নমুনাটি পর্যবেক্ষণ করুন
|
নমুনা পৃষ্ঠের কোন ফাটল নেই
|
কোন ফাটল নেই
|
পাস
|
|
3
|
তাপীয় বিকৃতি
|
1. নমুনার বেধ পরিমাপ করুন (মার্ক পরিমাপের অবস্থান) ২. নমুনা এবং পরীক্ষার ফিক্সচারটি 1 ঘন্টা নির্দিষ্ট তাপমাত্রায় প্রিহিটিংয়ের জন্য বয়স্ক ওভেনের মধ্যে রাখুন।পরীক্ষার ফিক্সচারটির চাপ কলামের অধীনে 1 ঘন্টা ধরে নমুনা রাখুন4. একই অবস্থানে আবার নমুনা বেধ পরিমাপ
|
1. নমুনা চাপ কলাম দ্বারা ফাটল করা উচিত নয় বা কন্ডাক্টর প্রকাশ করা উচিত নয়2. বেধ হ্রাস ≤ 50%
|
পরীক্ষার রেকর্ড দেখুন
|
পাস
|
|
4
|
এফটি২
|
125 মিমি উচ্চতায় একবার একটি স্ট্যান্ডার্ড শিখা প্রয়োগ করুন
|
1...............................
|
পরীক্ষার রেকর্ড দেখুন
|
পাস
|
|
5
|
বয়স্ক হওয়া
|
1. ২০০ মিমি দৈর্ঘ্যের গর্তের পাঁচটি অংশ নিন। ২. নমুনাগুলিকে ১৫৮ ডিগ্রি সেলসিয়াসে ১৬৮ ঘন্টা ধরে বয়স্ক ওভেনের মধ্যে রাখুন। ৩. নমুনাগুলি বের করার পরে, ২৩±৫ ডিগ্রি সেলসিয়াসে ১৬ ঘন্টা রাখুন।তারপর বিরতি এবং প্রসার্য শক্তিতে প্রসারিত পরীক্ষা করুন
|
1. বয়স্ক হওয়ার আগে প্রসারিত ≥ 300%, বয়স্ক হওয়ার পরে প্রসারিত ≥ 80% বয়স্ক হওয়ার আগে 2. বয়স্ক হওয়ার আগে টানার শক্তি > 1.41kg/mm2, বয়স্ক হওয়ার পরে টানার শক্তি ≥ 80% বয়স্ক হওয়ার আগে
|
পরীক্ষার রেকর্ড দেখুন
|
পাস
|
|
6
|
কোল্ড বেন্ড
|
নির্দিষ্ট তাপমাত্রায় 4 ঘন্টা ধরে নিম্ন তাপমাত্রার বাক্সে নমুনা সংরক্ষণ করুন, নির্দিষ্ট আকারের লোহা রডের উপর নির্দিষ্ট ঘূর্ণন সহ বায়ু নমুনা,নমুনাটি নিম্ন তাপমাত্রার বাক্স থেকে বের করার পর ৩০ সেকেন্ডের মধ্যে সম্পূর্ণভাবে মোড়ানো
|
নমুনা পৃষ্ঠের কোন ফাটল নেই
|
কোন ফাটল নেই
|
পাস
|
|
7
|
কন্ডাক্টর প্রতিরোধ
|
ডিসি প্রতিরোধ মিটার দিয়ে এক মিটার কোর কন্ডাক্টরের প্রতিরোধের পরিমাপ করুন
|
20°C এ, 8AWG ≤ 2.23Ω/km এর প্রতিরোধ
|
পরীক্ষার রেকর্ড দেখুন
|
পাস
|
সার্টিফিকেশন ও স্ট্যান্ডার্ড
আমাদের পণ্যগুলি কঠোর মানের মান পূরণ করে এবং অসংখ্য শংসাপত্র ধারণ করেঃ
ইউএল সার্টিফিকেশন
একক কন্ডাক্টর, থার্মোপ্লাস্টিক বিচ্ছিন্নতাঃ UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
মাল্টি-কন্ডাক্টর, থার্মোপ্লাস্টিক আইসোলেশন
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, UL2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
অতিরিক্ত শংসাপত্রঃ ISO9001, ISO13485, TS16949, CNR অ্যাপ্লায়েন্স ওয়্যারিং উপাদান
