রোবোটিক এবং হাই-ফ্লেক্স ডেটা ট্রান্সমিশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা উচ্চ-কার্যকারিতা কপার কন্ডাক্টর পিভিসি ইন্ডাস্ট্রিয়াল কেবল, কাস্টমাইজযোগ্য যোগাযোগ তারের সমাধান সহ।
কর্মক্ষমতা স্পেসিফিকেশন
- ANSI/TIA-568.2-D ক্যাটাগরি 6A এবং ISO/IEC 11801 ক্লাস EA মান অতিক্রম করে
- YD/T 1019 মান মেনে চলে
- ব্যান্ডউইথ: ≥500 MHz
- CAT6 এবং CAT5e সিস্টেমের জন্য পশ্চাৎমুখী সামঞ্জস্য সহ 10G Base-T সমর্থন করে
প্রযুক্তিগত প্যারামিটার এবং বৈশিষ্ট্য
- তারের গেজ: 23AWG
- কন্ডাক্টর উপাদান: 99.99% অক্সিজেন-মুক্ত তামা
- ইনসুলেটিং উপাদান: উচ্চ ঘনত্বের পলিথিন (HDPE)
- আউটার শীথ উপাদান: PVC (লো স্মোক হ্যালোজেন-ফ্রি LSZH ঐচ্ছিক)
- কাস্টমাইজযোগ্য বিকল্প: CM/CMR/CMP উপলব্ধ
- কেবলের বাইরের ব্যাস: 7.8±0.5mm
- কোর গঠন: ক্রস কীল কোর
- জ্যাকেট রঙ: কাস্টমাইজযোগ্য
- মোট ওজন: 17.9Kg
- সর্বোচ্চ টান বল: 110N
- ইনস্টলেশন তাপমাত্রা: 0°C থেকে +50°C
- অপারেটিং তাপমাত্রা: -20°C থেকে +60°C

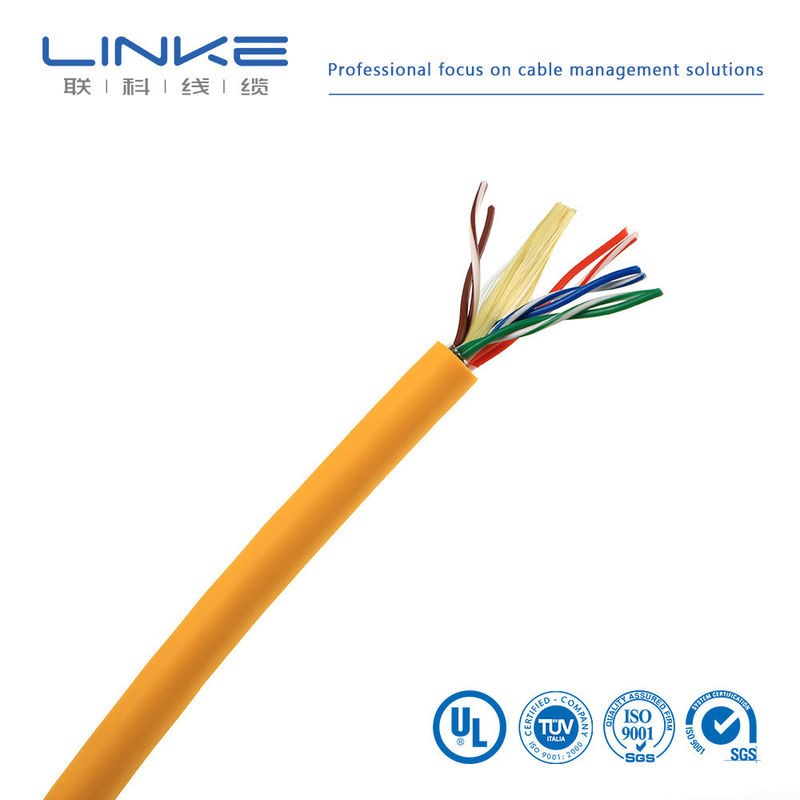

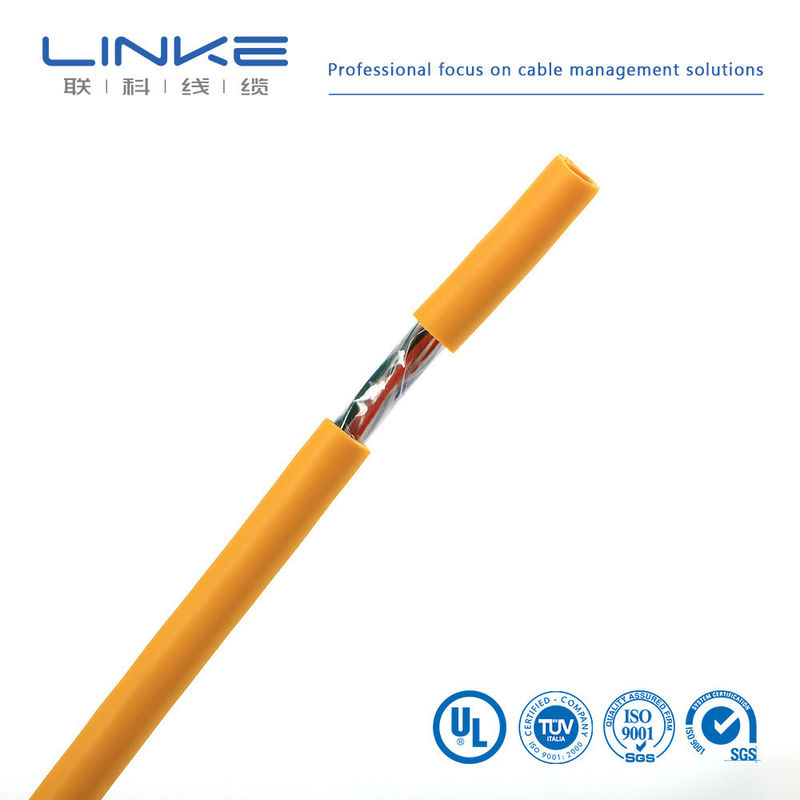

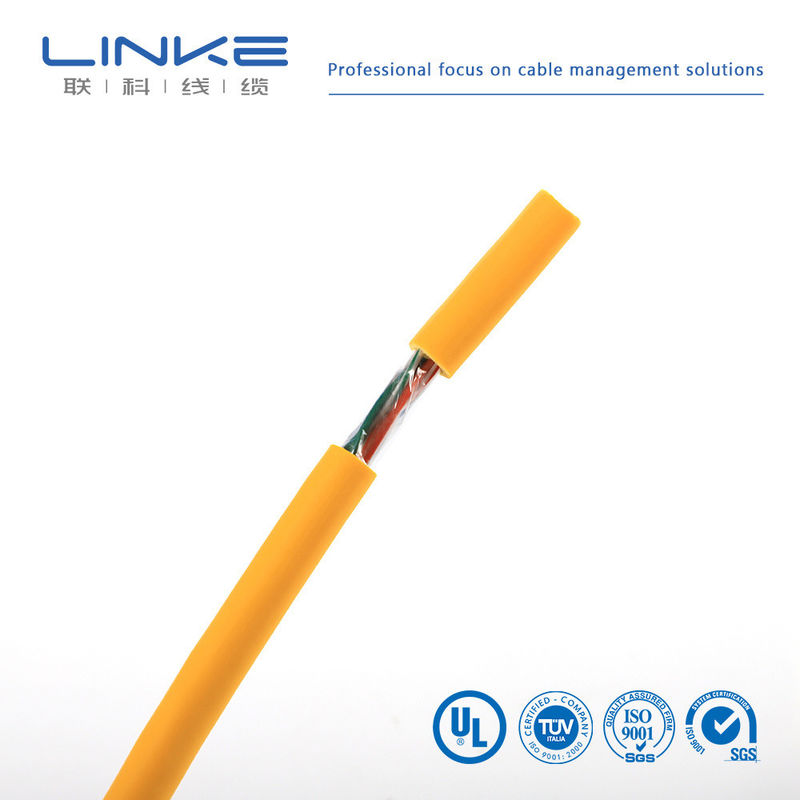

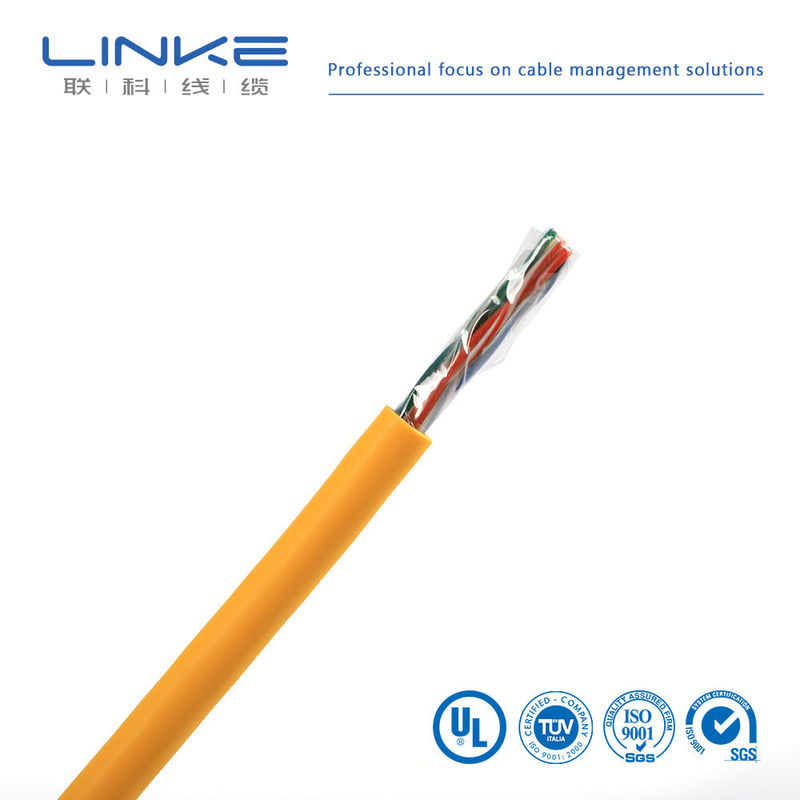

পণ্যের ছবি
নেটওয়ার্ক UTP প্যাচ কর্ড
আমাদের UTP প্যাচ কর্ডগুলিতে উচ্চ-কার্যকারিতা মডুলার প্লাগ রয়েছে যা ইনস্টলেশনের সময় RJ45 সংযোগকারী লকিং ক্লিপগুলিকে রক্ষা করার জন্য একটি স্নাগলেস ডিজাইন সহ।
CAT5e UTP নেটওয়ার্ক প্যাচ কর্ড
| কেবলের প্রকার |
Cat5e স্নাগলেস |
| শিল্ডিং প্রকার |
আনশিল্ডেড (U/UTP) |
| কেবলের জ্যাকেট |
PVC CM (গোলাকার) |
| দৈর্ঘ্য |
3ft (0.9m) প্লাগ সহ |
| ডেটা রেট সমর্থন |
10/100/1000Base-T |
| স্ট্যান্ডার্ড ব্যান্ডউইথ |
100MHz |
| কন্ডাক্টর প্রকার |
স্ট্র্যান্ডেড পিওর বেয়ার কপার |
| সংযোগকারী |
RJ45 (পুরুষ) |
| গেজ (AWG) |
24 (7/0.20mm) |
| কেবলের বাইরের ব্যাস |
5.5± 0.4mm |
| PoE সামঞ্জস্য |
PoE/PoE+ |
| তারের স্কিম |
T568B, স্ট্রেইট |
| অপারেটিং তাপমাত্রা |
-20°C থেকে +75°C (-4°F থেকে 167°F) |
| ইনস্টলেশন তাপমাত্রা |
-10°C থেকে +50°C (14°F থেকে 122°F) |
CAT6 UTP নেটওয়ার্ক প্যাচ কর্ড
| কেবলের প্রকার |
Cat6 স্নাগলেস |
| শিল্ডিং প্রকার |
আনশিল্ডেড (U/UTP) |
| কেবলের জ্যাকেট |
PVC CM (গোলাকার) |
| দৈর্ঘ্য |
3ft (0.9m) প্লাগ সহ |
| ডেটা রেট সমর্থন |
1000Base-T এবং সর্বোচ্চ 10GBase-T পর্যন্ত |
| স্ট্যান্ডার্ড ব্যান্ডউইথ |
250MHz |
| কন্ডাক্টর প্রকার |
স্ট্র্যান্ডেড পিওর বেয়ার কপার |
| সংযোগকারী |
RJ45 (পুরুষ) |
| গেজ (AWG) |
24 (7/0.20mm) |
| কেবলের বাইরের ব্যাস |
6.1 ± 0.4mm |
| PoE সামঞ্জস্য |
PoE/PoE+ |
| তারের স্কিম |
T568B, স্ট্রেইট |
| অপারেটিং তাপমাত্রা |
-20°C থেকে +75°C (-4°F থেকে 167°F) |
| ইনস্টলেশন তাপমাত্রা |
-10°C থেকে +50°C (14°F থেকে 122°F) |
যান্ত্রিক প্যারামিটার
| প্যারামিটার |
PVC |
LSZH লো স্মোক হ্যালোজেন-ফ্রি |
| বার্ধক্যের আগে টান শক্তি |
≥13.5Mpa |
≥10.0Mpa |
| বার্ধক্যের আগে প্রসারণ |
≥150% |
≥125% |
| বার্ধক্যের সময় |
100°C * 24 ঘন্টা * 7 দিন |
| বার্ধক্যের পরে টান শক্তি |
≥12.5Mpa |
≥8Mpa |
| বার্ধক্যের পরে প্রসারণ |
≥125% |
≥100% |
| ঠান্ডা বাঁকানো (-20±2°C * 4 ঘন্টা) |
কেবলের বাইরের ব্যাসের 8 গুণ ফাটল ছাড়াই |
বৈদ্যুতিক প্যারামিটার
| ট্রান্সমিশন বিলম্বের পার্থক্য |
≤25ns / 100m |
| ট্রান্সমিশন গতি |
74% |
| গ্রাউন্ডের সাথে আনব্যালান্সড ক্যাপাসিট্যান্স |
সর্বোচ্চ 330pf / 100m |
| ডিসি প্রতিরোধ |
সর্বোচ্চ 9.5Ω / 100m |
| ডিসি প্রতিরোধে ভারসাম্যহীনতা |
সর্বোচ্চ 2% |
প্রস্তুতকারকের প্রোফাইল
লিঙ্কে কেবল টেকনোলজি কোং, লিমিটেড চীনের একটি শীর্ষস্থানীয় কেবল প্রস্তুতকারক, যার তার এবং কেবল সমাধানের গবেষণা ও উন্নয়ন, উৎপাদন এবং বিপণনে 10 বছরের বেশি অভিজ্ঞতা রয়েছে।
আমরা ইভি চার্জিং কেবল, মেডিকেল কেবল, সিলিকন কেবল, স্প্রিং কেবল, ব্রেইডেড কেবল, টোলোব কেবল, ইউএল তার, স্বয়ংচালিত কেবল এবং আরও অনেক কিছুর জন্য বিশ্ব বাজারের জন্য কাস্টম কেবল সমাধান প্রদানে বিশেষজ্ঞ।
| ব্র্যান্ড |
LINKE |
ক্রস সেকশন (mm²) |
0.01-500mm² |
| তারের গেজ (AWG) |
[যেমন, 24AWG, 28AWG] |
কন্ডাক্টর |
টিনযুক্ত তামা / বেয়ার কপার, ক্লায়েন্টের প্রয়োজনীয়তার উপর ভিত্তি করে |
| ইনসুলেশন উপাদান |
PVC/TPU/সিলিকন রাবার/PE/PP/XLPE/নাইলন/অন্যান্য |
জ্যাকেট উপাদান |
[PVC/PU/রাবার/ব্রেইড/ইত্যাদি] |
| সার্টিফিকেশন |
RoHS/REACH/UL/CE/IP68/ইত্যাদি |
কাস্টম দৈর্ঘ্য |
[যেমন, 1m, 3ft, 5m ±5% সহনশীলতা] |
| কেবলের প্রকার |
[মেডিকেল/পাওয়ার/অডিও/কোঅক্সিয়াল/ইলেকট্রিক্যাল/অটোমোটিভ/এনার্জি স্টোরেজ//ইত্যাদি] |
শিল্ডিং |
[শিল্ডেড/আনশিল্ডেড/ব্রেইড শিল্ড] |
| প্রতিবন্ধকতা |
[যেমন, 75Ω (কোঅক্সিয়াল কেবলের জন্য)] |
প্রিন্টিং/লোগো |
[টেক্সট/লেবেল/লোগো, সর্বোচ্চ 20 অক্ষর] |
| বেন্ড ব্যাসার্ধ |
[যেমন, ≥5× কেবলের ব্যাস] |
বর্তমান রেটিং |
[যেমন, 5A] |
| ভোল্টেজ রেটিং |
[যেমন, 30V AC/DC] |
সংযোগকারীর উপাদান |
[গোল্ড-প্লেটেড/নিকেল-প্লেটেড/ব্রাস/ইত্যাদি] |
| সংযোগকারী |
[যেমন, USB Type-C, 3.5mm জ্যাক, RJ45] |
জ্যাকেট |
XLPE বা PE বা PVC রাবার |
| ডেলিভারির সময় |
অর্ডার নিশ্চিত করার 7-14 দিন পর |
রঙ |
[কালো/সাদা/লাল/কাস্টম প্যান্টোন/ইত্যাদি] |
| তাপমাত্রা |
মাইনাস-70°C থেকে 350°C (-70°C ~ 350°C) |
প্যাকেজ |
রোল/বক্স/প্লেট/কাস্টম |
| সহায়ক পরিষেবা |
মাল্টিকলাম {3}{l}{কাস্টম কেবল, এন্ড-টু-এন্ড সমাধান, যার মধ্যে রয়েছে নির্ভুল কাটিং, ক্রিম্পিং এবং লগ ইনস্টলেশন (উপাদান উল্লেখ করুন, যেমন, কপার/নিকেল প্লেটেড) |
|
|
|
নং।
|
পরীক্ষার আইটেম
|
পরীক্ষার শর্ত
|
পরীক্ষার প্রয়োজনীয়তা
|
পরীক্ষার ডেটা
|
ফলাফল
|
|
1
|
কাঠামো পরিদর্শন
|
1. তারের আকারের টেবিল মেনে চলুন 2. গড় পুরুত্বের ন্যূনতম পুরুত্ব ≥ 80%
|
তারের আকারের টেবিল মেনে চলুন
|
পরীক্ষার রেকর্ডের উল্লেখ করুন
|
পাস
|
|
2
|
তাপীয় শক
|
নির্দিষ্ট আকারের লোহার রডের উপর নমুনাটি মুড়িয়ে নিন, নির্দিষ্ট তাপমাত্রায় একটি বার্ধক্য ওভেনে 1 ঘন্টা রাখুন, নমুনাটি ঘরের তাপমাত্রায় কমপক্ষে 30 মিনিটের জন্য ঠান্ডা করুন, তারপর নমুনাটি পর্যবেক্ষণ করুন
|
নমুনার পৃষ্ঠে কোনও ফাটল নেই
|
কোনও ফাটল নেই
|
পাস
|
|
3
|
তাপ বিকৃতি
|
1. নমুনার পুরুত্ব পরিমাপ করুন (পরিমাপের অবস্থান চিহ্নিত করুন) 2. নমুনা এবং পরীক্ষার ফিক্সচার বার্ধক্য ওভেনে নির্দিষ্ট তাপমাত্রায় 1 ঘন্টার জন্য প্রিহিটিংয়ের জন্য রাখুন 3. পরীক্ষার ফিক্সচারের চাপ কলামের অধীনে নমুনাটি 1 ঘন্টার জন্য রাখুন 4. একই অবস্থানে নমুনার পুরুত্ব পুনরায় পরিমাপ করুন
|
1. চাপ কলাম দ্বারা নমুনাটি ফাটবে না বা কন্ডাক্টর প্রকাশ করবে না 2. পুরুত্ব হ্রাস ≤ 50%
|
পরীক্ষার রেকর্ডের উল্লেখ করুন
|
পাস
|
|
4
|
FT2
|
125mm উচ্চতায় একটি স্ট্যান্ডার্ড শিখা একবার প্রয়োগ করুন
|
1. শিখা তার দৈর্ঘ্য বরাবর ছড়িয়ে পড়বে না 2. শিখা কাছাকাছি দাহ্য পদার্থে ছড়িয়ে পড়বে না
|
পরীক্ষার রেকর্ডের উল্লেখ করুন
|
পাস
|
|
5
|
বার্ধক্য
|
1. 200 মিমি দৈর্ঘ্যের শীথের পাঁচটি অংশ নিন 2. বার্ধক্য ওভেনে 158°C তাপমাত্রায় 168 ঘন্টার জন্য নমুনা রাখুন 3. নমুনাগুলি বের করার পরে, ঘরের তাপমাত্রায় 23±5°C এ 16 ঘন্টার জন্য রাখুন, তারপর ব্রেকের প্রসারণ এবং টান শক্তি পরীক্ষা করুন
|
1. বার্ধক্যের আগে প্রসারণ ≥ 300%, বার্ধক্যের আগে প্রসারণের ≥ 80% 2. বার্ধক্যের আগে টান শক্তি > 1.41kg/mm², বার্ধক্যের আগে টান শক্তির ≥ 80%
|
পরীক্ষার রেকর্ডের উল্লেখ করুন
|
পাস
|
|
6
|
ঠান্ডা বাঁকানো
|
নমুনাটি নির্দিষ্ট তাপমাত্রায় 4 ঘন্টার জন্য নিম্ন-তাপমাত্রার বাক্সে সংরক্ষণ করুন, নির্দিষ্ট আকারের লোহার রডের উপর নির্দিষ্ট পাক দিয়ে নমুনাটি মুড়িয়ে নিন, নিম্ন-তাপমাত্রার বাক্স থেকে নমুনাটি বের করার 30 সেকেন্ডের মধ্যে মোড়ানো সম্পন্ন করুন
|
নমুনার পৃষ্ঠে কোনও ফাটল নেই
|
কোনও ফাটল নেই
|
পাস
|
|
7
|
কন্ডাক্টর প্রতিরোধ
|
ডিসি প্রতিরোধ মিটার দিয়ে এক মিটার কোর কন্ডাক্টরের প্রতিরোধ পরিমাপ করুন
|
20°C এ, 8AWG এর প্রতিরোধ ≤ 2.23Ω/km
|
পরীক্ষার রেকর্ডের উল্লেখ করুন
|
পাস
|
সার্টিফিকেশন এবং স্ট্যান্ডার্ড
আমাদের পণ্যগুলি কঠোর মানের মান পূরণ করে এবং অসংখ্য সার্টিফিকেশন ধারণ করে:
UL সার্টিফিকেশন
একক কন্ডাক্টর, থার্মোপ্লাস্টিক ইনসুলেশন: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
একাধিক-কন্ডাক্টর, থার্মোপ্লাস্টিক ইনসুলেশন
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, UL2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
অতিরিক্ত সার্টিফিকেশন: ISO9001, ISO13485, TS16949, CNR অ্যাপ্লায়েন্স ওয়্যারিং মেটেরিয়াল
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
আপনি কি একজন প্রস্তুতকারক নাকি ট্রেডিং কোম্পানি?
আমরা একটি পেশাদার প্রস্তুতকারক যা শুরু থেকে শেষ পর্যন্ত উৎপাদনের সমস্ত দিক নিয়ন্ত্রণ করে। আমরা শেনজেনে আমাদের সুবিধায় পরিদর্শনের জন্য স্বাগত জানাই।
আপনার গুণমান পরীক্ষা করার জন্য আমি কীভাবে একটি নমুনা পেতে পারি?
নমুনাগুলি মূল্যায়নের জন্য বিনামূল্যে। নতুন ক্লায়েন্টদের কুরিয়ার খরচ বহন করতে হবে বলে আশা করা হচ্ছে।
আপনার ন্যূনতম অর্ডারের পরিমাণ কত?
সাধারণত 100m। কেবলের ওজনের কারণে, আমরা ফ্রেইট খরচ অপ্টিমাইজ করার জন্য উপযুক্ত পরিমাণে অর্ডার করার পরামর্শ দিই। বড় অর্ডারের জন্য সমুদ্র পরিবহন সুপারিশ করা হয়।
আমি কি ছাড় পেতে পারি?
অর্ডারের পরিমাণের উপর ভিত্তি করে ছাড় পাওয়া যায়। অনুগ্রহ করে মূল্য নির্ধারণের বিবরণের জন্য আমাদের সাথে যোগাযোগ করুন।
আপনার কোম্পানি কি OEM উৎপাদন গ্রহণ করে?
হ্যাঁ, আমরা কোম্পানির নাম এবং গুণমান কার্ডের কাস্টম প্রিন্টিং সহ OEM পরিষেবা সরবরাহ করি।
আরও তথ্যের জন্য, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না!
