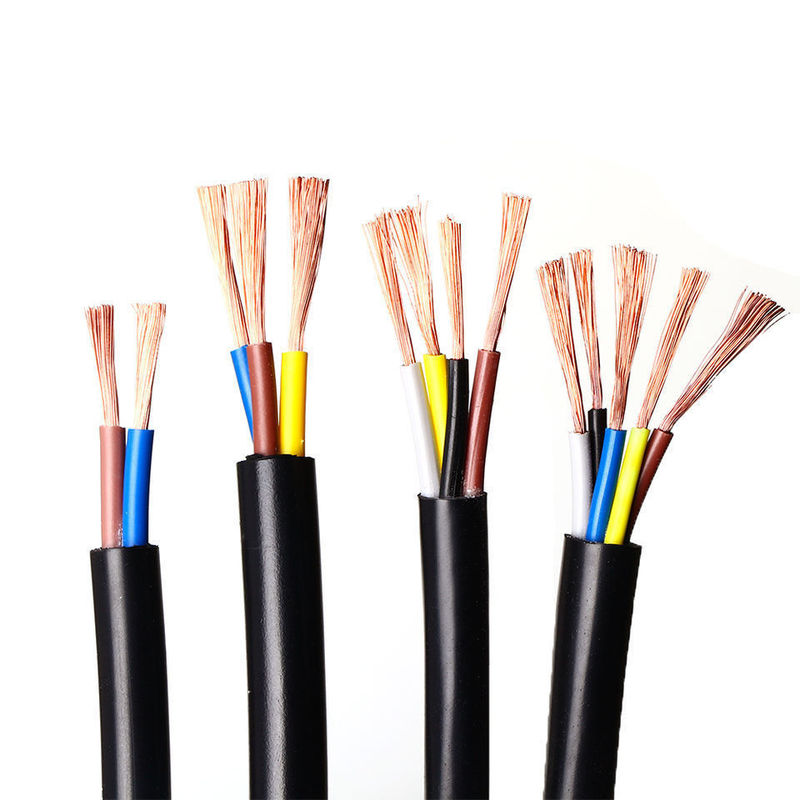

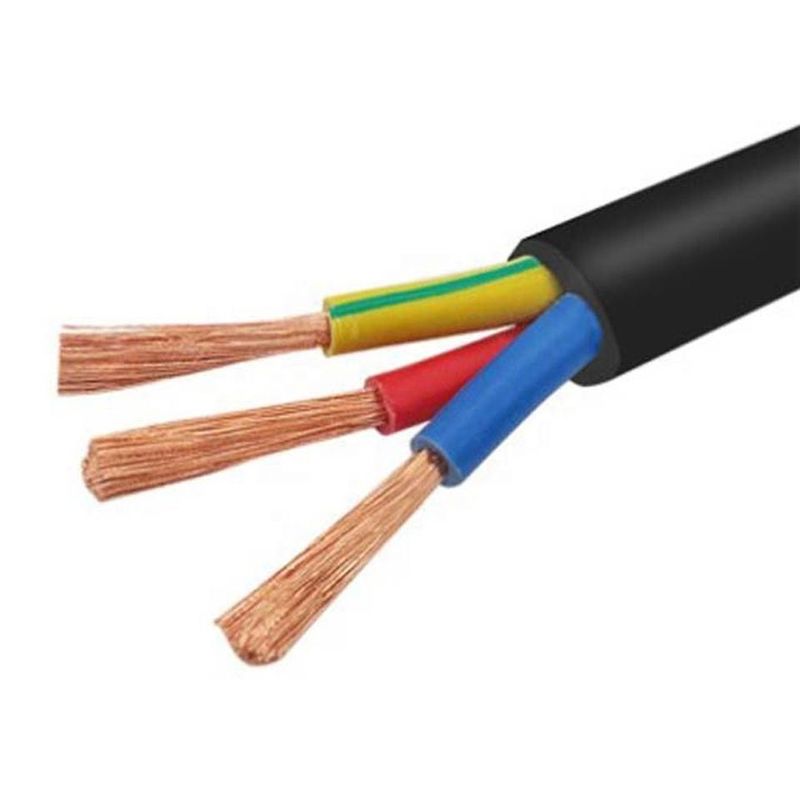

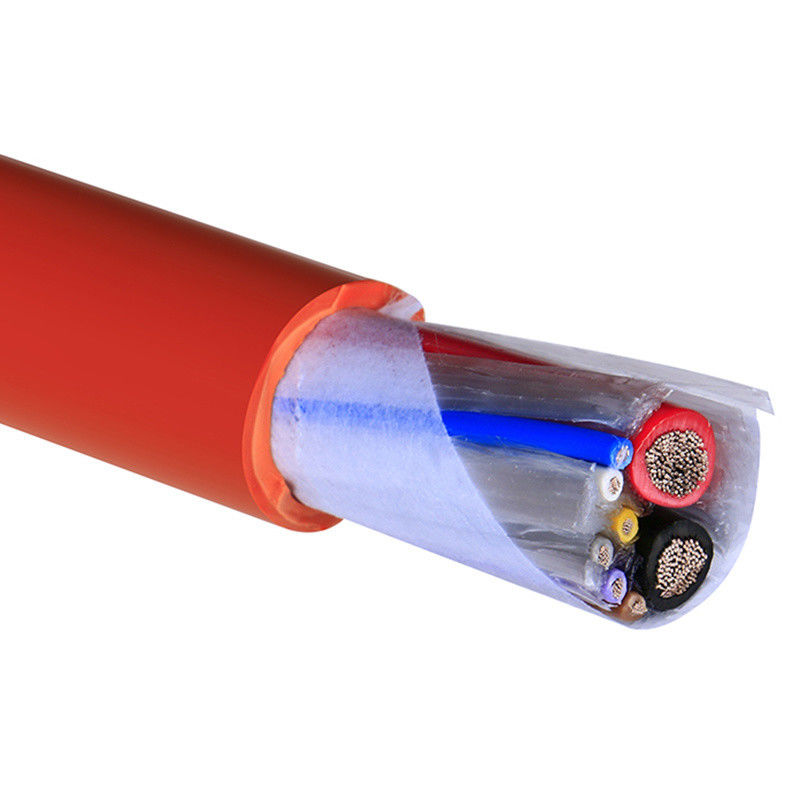

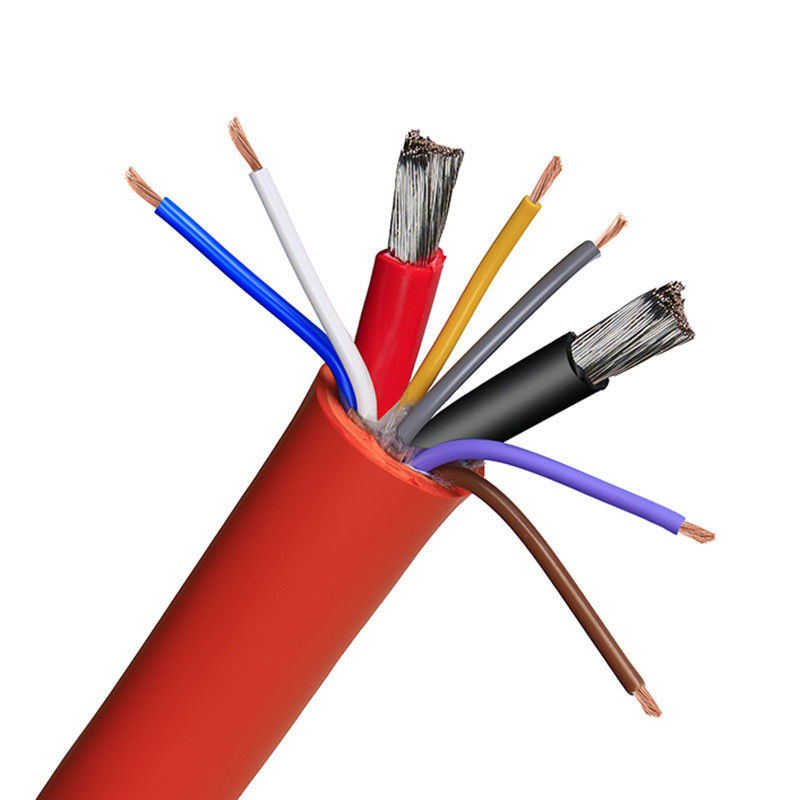

উচ্চ মানের পিভিসি ইনসুলেশন টিনযুক্ত কপার ইন্ডাস্ট্রিয়াল কন্ট্রোল কেবল 300V শিল্প এবং যোগাযোগ ব্যবহারের জন্য রেট করা
একক-কন্ডাক্টর, থার্মোপ্লাস্টিক ইনসুলেশন
1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369
1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483
1185 | 1332 | 1577 | 1672 | 10012 | 10269
একাধিক-কন্ডাক্টর, থার্মোপ্লাস্টিক ইনসুলেশন
2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963
2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198
2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664
একক-কন্ডাক্টর, থার্মোসেট ইনসুলেশন
3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005
3123 | 3212 | 3321 | 3398 | 3577 | 3702
3132 | 3266 | 3331 | 3512 | 3644 | 3817
3135 | 3271 | 3385 | 3529 | 3674 | 3886
পণ্যের স্পেসিফিকেশন
- পিভিসি ইনসুলেশন এবং পিভিসি শীথ
- মাল্টি-কোর অ্যানিলড বেয়ার কপার স্ট্র্যান্ডেড কন্ডাক্টর
- ২ টির বেশি কোর তারকে একটি কেবলে মোড়ানো
- কেবলিংয়ের পরে অ্যালুমিনিয়াম ফয়েল শিল্ডিং
- টিনযুক্ত কপার তারের বোনা শিল্ডিং মেশ
- রেটেড ভোল্টেজ: 300V
- স্বাভাবিক অপারেটিং তাপমাত্রা 70°C এর বেশি হবে না
| ব্র্যান্ড |
LINKE |
ক্রস সেকশন (মিমি²) |
0.01-500মিমি² |
| তারের গেজ (AWG) |
[যেমন, 24AWG, 28AWG] |
কন্ডাক্টর |
টিনযুক্ত কপার / বেয়ার কপার, ক্লায়েন্টের প্রয়োজনীয়তার উপর ভিত্তি করে |
| ইনসুলেশন উপাদান |
পিভিসি/টিপিইউ/সিলিকন রাবার/পিই/পিপি/এক্সএলপিই/নাইলন/অন্যান্য |
জ্যাকেট উপাদান |
[পিভিসি/পিইউ/রাবার/ব্রেইড/ইত্যাদি] |
| সার্টিফিকেশন |
RoHS/REACH/UL/CE/IP68/ইত্যাদি |
কাস্টম দৈর্ঘ্য |
[যেমন, 1m, 3ft, 5m ±5% সহনশীলতা] |
| কেবলের প্রকার |
[মেডিকেল/পাওয়ার/অডিও/কোঅক্সিয়াল/ইলেকট্রিক্যাল/অটোমোটিভ/এনার্জি স্টোরেজ//ইত্যাদি] |
শিল্ডিং |
[শিল্ডেড/আনশিল্ডেড/ব্রেইড শিল্ড] |
| ইম্পিডেন্স |
[যেমন, 75Ω (কোঅক্সিয়াল কেবলের জন্য)] |
প্রিন্টিং/লোগো |
[টেক্সট/লেবেল/লোগো, সর্বোচ্চ 20 অক্ষর] |
| বেন্ড ব্যাসার্ধ |
[যেমন, ≥5× কেবলের ব্যাস] |
কারেন্ট রেটিং |
[যেমন, 5A] |
| ভোল্টেজ রেটিং |
[যেমন, 30V AC/DC] |
কানেক্টর উপাদান |
[গোল্ড-প্লেটেড/নিকেল-প্লেটেড/ব্রাস/ইত্যাদি] |
| কানেক্টর |
[যেমন, USB Type-C, 3.5mm Jack, RJ45] |
জ্যাকেট |
XLPE বা PE বা PVC রাবার |
| ডেলিভারির সময় |
অর্ডার নিশ্চিত করার 7-14 দিন পর |
রঙ |
[কালো/সাদা/লাল/কাস্টম প্যান্টোন/ইত্যাদি] |
| তাপমাত্রা |
মাইনাস-70°C থেকে 350°C (-70°C ~ 350°C) |
প্যাকেজ |
রোল/বক্স/প্লেট/কাস্টম |
| সহায়ক পরিষেবা |
মাল্টিকলাম {3}{l}{কাস্টম কেবল, এন্ড-টু-এন্ড সমাধান, সুনির্দিষ্ট কাটিং, ক্রিম্পিং এবং লগ ইনস্টলেশন সহ (উপাদান উল্লেখ করুন, যেমন, কপার/নিকেল প্লেটেড) |
|
|
স্বাধীন পরীক্ষাগার•সম্পূর্ণ টেস্টিং সরঞ্জাম•সম্পূর্ণ মান নিয়ন্ত্রণ
আমরা উন্নত মানের এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করার জন্য কঠোর মান অনুযায়ী প্রতিটি পণ্য পরীক্ষা করি।
|
নং
|
পরীক্ষার আইটেম
|
পরীক্ষার শর্ত
|
পরীক্ষার প্রয়োজনীয়তা
|
পরীক্ষার ডেটা
|
ফলাফল
|
|
1
|
কাঠামো পরিদর্শন
|
1. তারের আকারের টেবিলের সাথে সঙ্গতিপূর্ণ 2. ন্যূনতম পুরুত্ব ≥ গড় পুরুত্বের 80%
|
তারের আকারের টেবিলের সাথে সঙ্গতিপূর্ণ
|
পরীক্ষার রেকর্ডের উল্লেখ করুন
|
পাস
|
|
2
|
তাপীয় শক
|
নির্দিষ্ট আকারের লোহার রডের উপর নমুনাটি মুড়ে নিন, নির্দিষ্ট তাপমাত্রায় একটি এজিং ওভেনে 1 ঘন্টা রাখুন, নমুনাটি ঘরের তাপমাত্রায় কমপক্ষে 30 মিনিটের জন্য ঠান্ডা করুন, তারপর নমুনাটি পর্যবেক্ষণ করুন
|
নমুনার পৃষ্ঠে কোনও ফাটল নেই
|
কোন ফাটল নেই
|
পাস
|
|
3
|
তাপ বিকৃতি
|
1. নমুনার পুরুত্ব পরিমাপ করুন (পরিমাপের অবস্থান চিহ্নিত করুন) 2. নমুনা এবং পরীক্ষার ফিক্সচার নির্দিষ্ট তাপমাত্রায় একটি এজিং ওভেনে 1 ঘন্টার জন্য প্রিহিট করার জন্য রাখুন 3. নমুনাটি পরীক্ষার ফিক্সচারের চাপ কলামের অধীনে 1 ঘন্টার জন্য রাখুন 4. একই অবস্থানে নমুনার পুরুত্ব পুনরায় পরিমাপ করুন
|
1. চাপ কলাম দ্বারা নমুনা ফাটবে না বা কন্ডাক্টর উন্মুক্ত হবে না 2. পুরুত্ব হ্রাস ≤ 50%
|
পরীক্ষার রেকর্ডের উল্লেখ করুন
|
পাস
|
|
4
|
FT2
|
125 মিমি উচ্চতায় একটি স্ট্যান্ডার্ড শিখা একবার প্রয়োগ করুন
|
1. শিখা তার দৈর্ঘ্য বরাবর ছড়াবে না 2. শিখা কাছাকাছি দাহ্য পদার্থে ছড়াবে না
|
পরীক্ষার রেকর্ডের উল্লেখ করুন
|
পাস
|
|
5
|
এজিং
|
1. 200 মিমি লম্বা শীথের পাঁচটি অংশ নিন 2. 158°C তাপমাত্রায় একটি এজিং ওভেনে 168 ঘন্টার জন্য নমুনা রাখুন 3. নমুনাগুলি বের করার পরে, ঘরের তাপমাত্রায় 23±5°C এ 16 ঘন্টার জন্য রাখুন, তারপর ব্রেকের প্রসারণ এবং টেনসাইল শক্তি পরীক্ষা করুন
|
1. এজিংয়ের আগে প্রসারণ ≥ 300%, এজিংয়ের পরে প্রসারণ ≥ এজিংয়ের আগেরটির 80% 2. এজিংয়ের আগে টেনসাইল শক্তি > 1.41kg/mm², এজিংয়ের পরে টেনসাইল শক্তি ≥ এজিংয়ের আগেরটির 80%
|
পরীক্ষার রেকর্ডের উল্লেখ করুন
|
পাস
|
|
6
|
কোল্ড বেন্ড
|
নির্দিষ্ট তাপমাত্রায় 4 ঘন্টার জন্য নমুনাটি নিম্ন-তাপমাত্রার বাক্সে সংরক্ষণ করুন, নির্দিষ্ট পাক সহ নির্দিষ্ট আকারের লোহার রডের উপর নমুনাটি মুড়ে নিন, নিম্ন-তাপমাত্রার বাক্স থেকে নমুনাটি বের করার 30 সেকেন্ডের মধ্যে মোড়ানো সম্পন্ন করুন
|
নমুনার পৃষ্ঠে কোনও ফাটল নেই
|
কোন ফাটল নেই
|
পাস
|
|
7
|
কন্ডাক্টর প্রতিরোধ
|
ডিসি রেজিস্ট্যান্স মিটার দিয়ে এক মিটার কোর কন্ডাক্টরের প্রতিরোধ পরিমাপ করুন
|
20°C তাপমাত্রায়, 8AWG এর প্রতিরোধ ≤ 2.23Ω/km
|
পরীক্ষার রেকর্ডের উল্লেখ করুন
|
পাস
|
লিঙ্কে কেবল প্রযুক্তি (ডংগুয়ান) কোং লিমিটেড গবেষণা ও উন্নয়নে মনোনিবেশ করে এবং
কেবল ও তারের জন্য পেশাদার সমাধান সরবরাহ করে, বিশেষ করে
বিভিন্ন শিল্প গ্রাহকদের জন্য। এতে অন্তর্ভুক্ত:
হিউম্যানয়েড রোবট কেবল,
এআই পাওয়ার কেবল/ডেটা কেবল,
সেমিকন্ডাক্টর কেবল/ইন্ডাস্ট্রিয়াল অটোমেটিক কেবল,
সেন্সর কেবল,
নতুন শক্তি কেবল,
মেডিকেল বিউটি ওয়্যার,
ইউএল ওয়্যার কেবল,
লিঙ্কে কেবলের বৈচিত্র্যময় পণ্যের উন্নয়ন ক্ষমতা এবং প্রযুক্তিগত ক্ষমতা রয়েছে যা বৈচিত্র্যময়
গ্রাহকের চাহিদা পূরণ করে। আমরা নিম্নলিখিত পণ্যের অনুমোদন পেয়েছি: ইউএল 758,সি সি সি,RoHs,REACH,সি ই; আমরা
নিম্নলিখিত মান ব্যবস্থাপনা সিস্টেম পেয়েছি:আইএসও 9001-2015(সমস্ত পণ্য); আইএসও 13485
(মেডিকেল সরঞ্জাম ও যন্ত্রাংশ),আইএটিএফ 16949(অটো শিল্প)
গুণমান সার্টিফিকেশন
- ইউএল সার্টিফিকেশন: 1007, 1185, 1672, 10070, 10483, 1015, 1569, 10012, 10269 (একক কন্ডাক্টর, থার্মোপ্লাস্টিক ইনসুলেশন)
- ইউএল সার্টিফিকেশন: 2095, 2129, 2468, 2586, 2725, 20233, 20280, 20963, 2103, 2463, 2517, 2587, 2835, 20276, 20549, 21198, 2104, 2464, 2576, 2661, 2919, 20279, 20886, 21664
- ISO9001, ISO13485, এবং TS16949 সার্টিফাইড
- সিএনআর - অ্যাপ্লায়েন্স ওয়্যারিং মেটেরিয়াল
- এক্সট্রুডেড পিভিসি ইনসুলেটেড সিঙ্গেল, রেটেড 105°C, 1000V, ক্লাস I, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
- এক্সট্রুডেড পিভিসি নন-ইন্টিগ্রাল জ্যাকেটেড কেবল, রেটেড 105°C, 1000V, ক্লাস I, ক্লাস বা ক্লাস I/II, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
- এক্সট্রুডেড টিপিইউ নন-ইন্টিগ্রাল জ্যাকেটেড কেবল, রেটেড 80°C, 300V, ক্লাস I, ক্লাস বা ক্লাস I/II, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
আপনি কি একজন প্রস্তুতকারক নাকি ট্রেডিং কোম্পানি?
আমরা একজন পেশাদার প্রস্তুতকারক। আমরা আপনার অর্ডার প্রথম থেকে শেষ পর্যন্ত নিয়ন্ত্রণ করতে পারি। আমাদের পরিদর্শন করতে স্বাগতম। আমরা আপনাকে শেনজেনে নিয়ে যাব।
আপনার মান পরীক্ষা করার জন্য আমি কীভাবে একটি নমুনা পেতে পারি?
নমুনাগুলি আপনার জন্য বিনামূল্যে। নতুন ক্লায়েন্টদের কুরিয়ার খরচ বহন করার আশা করা হয়।
আপনার ন্যূনতম অর্ডারের পরিমাণ কত?
সাধারণত 100 মিটার। তবে, কেবলটি খুব ভারী। উচ্চ মালবাহী এড়াতে আপনার একটি উপযুক্ত পরিমাণ অর্ডার করা উচিত। সমুদ্র পরিবহন সেরা বিকল্প।
আমি কি ছাড় পেতে পারি?
এটি আপনার পরিমাণের উপর নির্ভর করে। আমরা ছাড় দিতে পারি এবং মালবাহী বহন করতে পারি। অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন।
আপনার কোম্পানি কি OEM উৎপাদন গ্রহণ করে?
হ্যাঁ, আমরা আপনার কোম্পানির নাম প্রিন্ট করতে পারি, এবং আমরা আপনার কোম্পানিকে প্রচার করার জন্য কোয়ালিটি কার্ডও কাস্টমাইজ করতে পারি।
