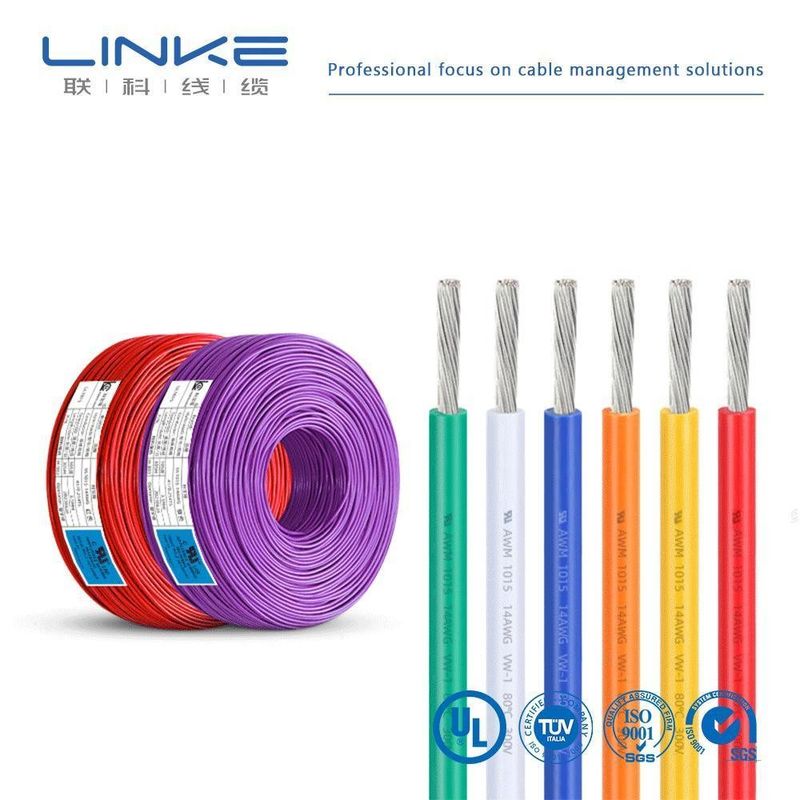

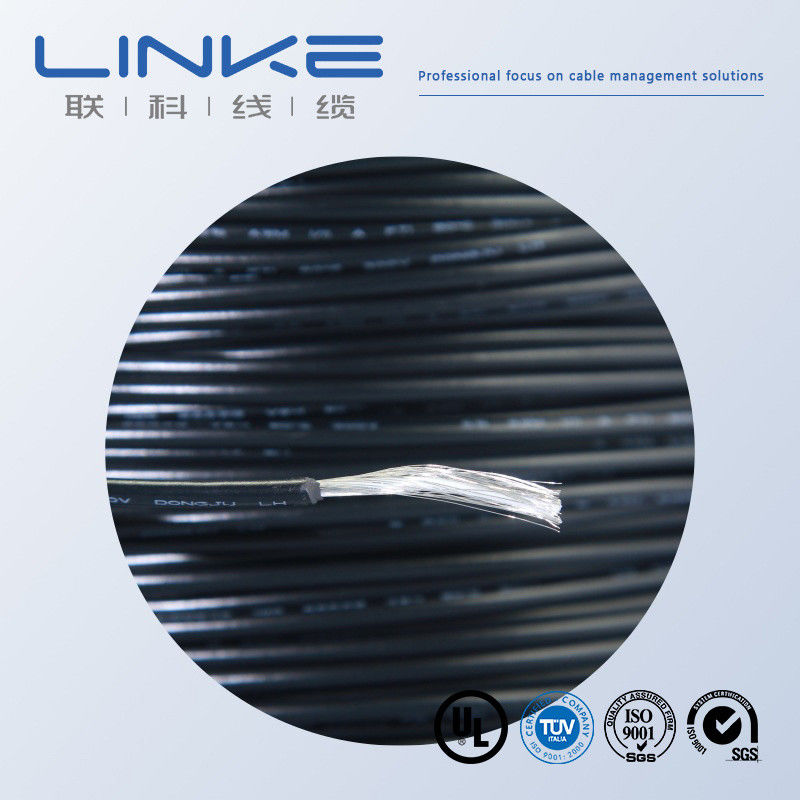

UL1569 পিভিসি আইসোলেটেড টিনড কপার সিঙ্গল কোর ক্যাবল
ইউএল সার্টিফাইড পিভিসি আইসোলেটেড টিনড কপার সিঙ্গল কোর ক্যাবল ইলেকট্রনিক ওয়্যারিং অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে, UL758/UL1581 মানগুলির সাথে সামঞ্জস্যপূর্ণ।
আমাদের ট্রেন্ডিং হট পণ্যগুলি অন্বেষণ করতে ক্লিক করুন। তারা স্থিতিশীল পারফরম্যান্স এবং দ্রুত ডেলিভারি সহ বিশ্বব্যাপী দুর্দান্ত জনপ্রিয়তা উপভোগ করে।
লিঙ্কে ক্যাবল টেকনোলজি (ডংগুয়ান) কো লিমিটেড গবেষণা ও উন্নয়নে মনোনিবেশ করে এবং বিশেষ করে বিভিন্ন শিল্পের গ্রাহকদের জন্য ক্যাবল এবং তারের পেশাদার সমাধান সরবরাহ করে। এতে রয়েছেঃ
- হিউম্যানয়েড রোবট তারের
- এআই পাওয়ার ক্যাবল/ডেটা ক্যাবল
- সেমিকন্ডাক্টর ক্যাবল/শিল্প স্বয়ংক্রিয় ক্যাবল
- সেন্সর ক্যাবল
- নতুন এনার্জি ক্যাবল
- মেডিকেল বিউটি ওয়্যার
- ইউএল তারের তার
লিঙ্কে ক্যাবলের বিভিন্ন গ্রাহকের চাহিদা পূরণের জন্য পণ্য উন্নয়ন এবং প্রযুক্তিগত সক্ষমতা রয়েছে। আমরা নিম্নলিখিত পণ্য অনুমোদন পেয়েছিঃUL 758,CCC,RoHs,রিচ,CE; আমরা নিম্নলিখিত মান ব্যবস্থাপনা সিস্টেম পেয়েছিঃISO 9001-2015 ((সমস্ত পণ্য); ISO 13485 ((মেডিকেল যন্ত্রপাতি এবং যন্ত্রপাতি),IATF 16949 ((অটোমোবাইল শিল্প)
স্বাধীন পরীক্ষাগার • সম্পূর্ণ পরীক্ষার সরঞ্জাম • সম্পূর্ণ মান নিয়ন্ত্রণ
উচ্চমানের এবং নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করার জন্য আমরা প্রতিটি পণ্যকে কঠোর মানদণ্ডে পরীক্ষা করি।
আমরা সম্পূর্ণ পরীক্ষার সুবিধা এবং মানসম্মত পদ্ধতির সাথে একটি স্বাধীন গুণমান পরীক্ষার পরীক্ষাগার পরিচালনা করি।আমাদের পণ্য পরীক্ষার মানদণ্ডের সম্পূর্ণ সেট সমস্ত মূল কর্মক্ষমতা এবং নিরাপত্তা সূচক জুড়ে. পদ্ধতিগত এবং কঠোর পরিদর্শনের মাধ্যমে, আমরা কার্যকরভাবে পণ্যের গুণমান নিয়ন্ত্রণ করি, ঝুঁকি হ্রাস করি, এবং আপনাকে নিরাপদ, স্থিতিশীল এবং উচ্চমানের পণ্য সরবরাহ করি যা আপনি বিশ্বাস করতে পারেন।
| না, না। |
পরীক্ষার আইটেম |
পরীক্ষার অবস্থা |
পরীক্ষার প্রয়োজনীয়তা |
পরীক্ষার তথ্য |
ফলাফল |
| 1 |
কাঠামো পরিদর্শন |
1. তারের আকার টেবিল মেনে চলুন
2. সর্বনিম্ন বেধ ≥ 80% গড় বেধ |
তারের আকারের টেবিল মেনে চলুন |
পরীক্ষার রেকর্ড দেখুন |
পাস |
| 2 |
তাপীয় শক |
নির্দিষ্ট আকারের লোহার রডের উপর নমুনাটি ঘুরিয়ে দিন, নির্দিষ্ট তাপমাত্রায় 1 ঘন্টা ধরে একটি বয়স্ক চুলায় রাখুন, নমুনাটি কমপক্ষে 30 মিনিটের জন্য ঘরের তাপমাত্রায় ঠান্ডা করুন, তারপরে নমুনাটি পর্যবেক্ষণ করুন |
নমুনা পৃষ্ঠের কোন ফাটল নেই |
কোন ফাটল নেই |
পাস |
| 3 |
তাপীয় বিকৃতি |
1. নমুনার বেধ পরিমাপ করুন (মাপ অবস্থান চিহ্নিত করুন)
2. নমুনা এবং পরীক্ষার ফিক্সচারটি নির্দিষ্ট তাপমাত্রায় 1 ঘন্টার জন্য প্রাক গরম করার জন্য বয়স্ক ওভেনের মধ্যে রাখুন
3. পরীক্ষামূলক ফিক্সচারের চাপ কলামের অধীনে 1 ঘন্টা জন্য নমুনা স্থাপন করুন
4. একই অবস্থানে আবার নমুনা বেধ পরিমাপ |
1. নমুনা চাপ কলাম দ্বারা ফাটল করা যাবে না বা কন্ডাক্টর উন্মুক্ত
2ঘনত্ব হ্রাস ≤ 50% |
পরীক্ষার রেকর্ড দেখুন |
পাস |
| 4 |
এফটি২ |
125 মিমি উচ্চতায় একবার একটি স্ট্যান্ডার্ড শিখা প্রয়োগ করুন |
1. তার দৈর্ঘ্য বরাবর শিখা ছড়িয়ে যাবে না
2. আগুন কাছাকাছি জ্বলনযোগ্য উপকরণ ছড়িয়ে হবে না |
পরীক্ষার রেকর্ড দেখুন |
পাস |
| 5 |
বয়স্ক হওয়া |
1. 200mm দীর্ঘ sheath পাঁচটি বিভাগ নিতে
2. নমুনাগুলিকে ১৫৮ ডিগ্রি সেলসিয়াসে ১৬৮ ঘন্টার জন্য বয়স্ক চুলায় রাখুন
3নমুনা বের করার পর, ২৩±৫°C রুম তাপমাত্রায় ১৬ ঘন্টার জন্য রাখুন, তারপর ভাঙ্গন এবং টান শক্তি এ প্রসারিততা পরীক্ষা করুন |
1. বয়স্ক হওয়ার আগে প্রসারিত ≥ 300%, বয়স্ক হওয়ার পরে প্রসারিত ≥ 80% বয়স্ক হওয়ার আগে
2বয়স্ক হওয়ার আগে টান শক্তি > 1.41kg/mm2, বয়স্ক হওয়ার পরে টান শক্তি ≥ 80% বয়স্ক হওয়ার আগে |
পরীক্ষার রেকর্ড দেখুন |
পাস |
| 6 |
কোল্ড বেন্ড |
নির্দিষ্ট তাপমাত্রায় 4 ঘন্টা ধরে নিম্ন তাপমাত্রার বাক্সে নমুনা সংরক্ষণ করুন, নির্দিষ্ট আকারের লোহা রডের উপর নির্দিষ্ট ঘূর্ণন সহ বায়ু নমুনা,নমুনাটি নিম্ন তাপমাত্রার বাক্স থেকে বের করার পর ৩০ সেকেন্ডের মধ্যে সম্পূর্ণভাবে মোড়ানো |
নমুনা পৃষ্ঠের কোন ফাটল নেই |
কোন ফাটল নেই |
পাস |
| 7 |
কন্ডাক্টর প্রতিরোধ |
ডিসি প্রতিরোধ মিটার দিয়ে এক মিটার কোর কন্ডাক্টরের প্রতিরোধের পরিমাপ করুন |
20°C এ, 8AWG ≤ 2.23Ω/km এর প্রতিরোধ |
পরীক্ষার রেকর্ড দেখুন |
পাস |
প্রোডাক্ট স্পেসিফিকেশন
ইউএল স্টাইল নম্বরঃ1569
নামমাত্র ভোল্টেজঃ৩০০ ভোল্ট
নামমাত্র তাপমাত্রাঃ১০৫°সি
স্ট্যান্ডার্ডঃUL758/UL1581
চিহ্নিতকরণঃE364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 Linke ক্যাবল
অ্যাপ্লিকেশন
যন্ত্রপাতি ও ইলেকট্রনিক সরঞ্জামগুলির অভ্যন্তরীণ তার।
টেকনিক্যাল স্পেসিফিকেশন
| কন্ডাক্টরের আকার (AWG) |
নির্মাণ (নং./মিমি) |
ব্যাসার্ধ (মিমি) |
নামমাত্র বেধ (মিমি) |
ব্যাসার্ধ (মিমি) |
সর্বাধিক কন্ডাক্টর প্রতিরোধ (Ω/KM)
খালি তামা |
সর্বাধিক কন্ডাক্টর প্রতিরোধ (Ω/KM)
টিনযুক্ত তামা |
| 32 |
৭/০।08 |
0.24 |
0.38 |
1.00±0.05 |
563.5 |
588.9 |
| 30 |
৭/০।10 |
0.30 |
0.38 |
1.১০±০05 |
354 |
381 |
| 28 |
৭/০।127 |
0.38 |
0.38 |
1.20±0.10 |
223 |
239 |
| 26 |
৭/০।16 |
0.48 |
0.38 |
1.30±0.10 |
140 |
150 |
| 24 |
৭/০।20 |
0.60 |
0.38 |
1.40±0.10 |
87.6 |
94.2 |
| 22 |
৭/০।254 |
0.78 |
0.38 |
1.60±0.10 |
55.4 |
59.4 |
| 20 |
২৬/০।16 |
0.94 |
0.38 |
1.80±0.10 |
34.6 |
36.7 |
| 18 |
৪১/০।16 |
1.18 |
0.38 |
2.১০±০10 |
21.8 |
23.2 |
| 16 |
২৬/০।254 |
1.49 |
0.38 |
2.40±0.10 |
13.7 |
14.6 |
| 14 |
৪১/০।254 |
1.88 |
0.38 |
2.80±0.10 |
8.62 |
8.96 |
| 12 |
৬৫/০।254 |
2.36 |
0.38 |
3.30±0.10 |
5.43 |
5.64 |
| 10 |
১০৫/০।254 |
3.00 |
0.38 |
3.90±0.15 |
3.409 |
3.546 |

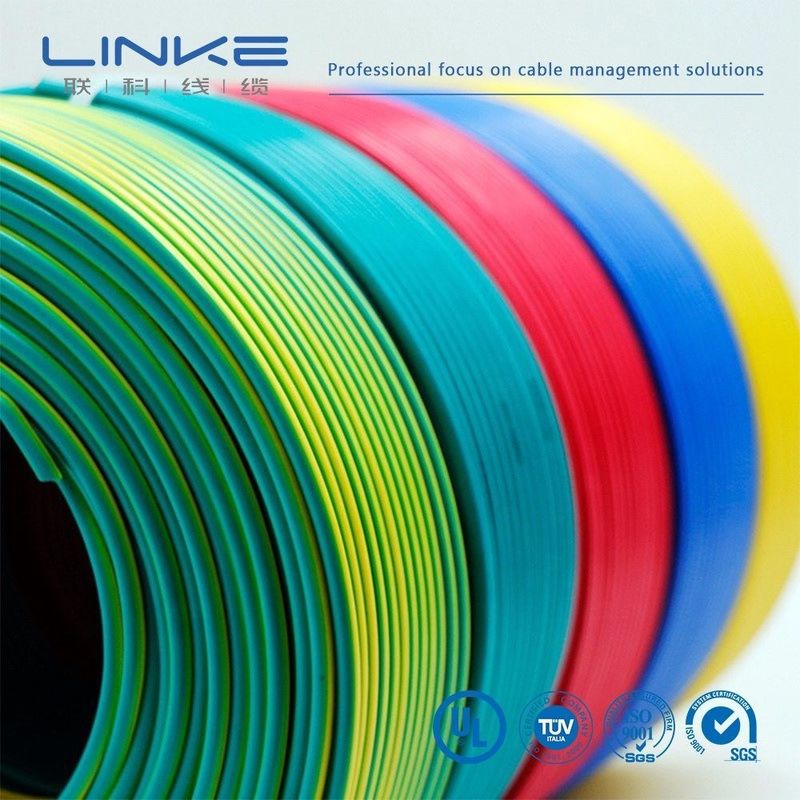

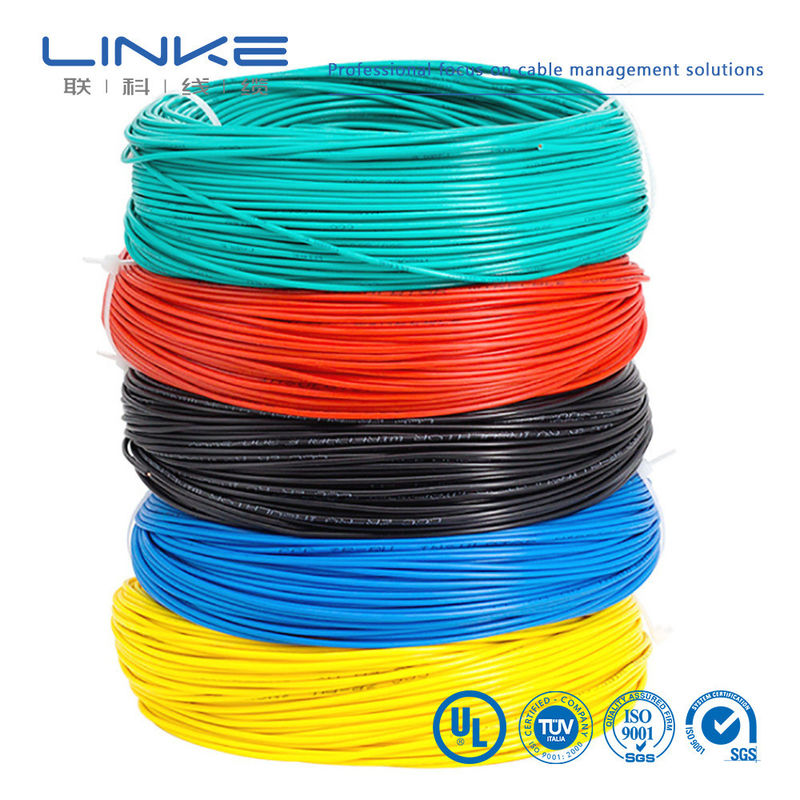

উপলভ্য রং
কালো, বাদামী, লাল, কমলা, হলুদ, সবুজ, নীল, বেগুনি, ধূসর, সাদা, হলুদ/সবুজ, স্বচ্ছ
কাস্টমাইজেশন অপশন
তারের স্পেসিফিকেশন আপনার নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
পণ্যের বৈশিষ্ট্য
- কন্ডাক্টর:নমনীয় খালি গলিত তামার তার
- আইসোলেশন অপশনঃপিভিসি, টিপিইউ, এক্সএলপিই, সিলিকন
- জ্যাকেট রঙঃকালো, কমলা, লাল, হলুদ, নীল - একক এবং ডাবল বিচ্ছিন্ন
- SQ MM আকার (ইউরোপীয় শৈলী):0.১-১০০এসকিউ
- AWG আকার (উত্তর আমেরিকান স্টাইল):1AWG-30AWG
- তাপমাত্রা পরিসীমাঃ-৬০°সি থেকে ২০০°সি
| ব্র্যান্ড |
বাম দিকে |
ক্রস সেকশন (মিমি2) |
0.01-500mm2 |
| ওয়্যার গেজ (এডব্লিউজি) |
[উদাহরণস্বরূপ, 24AWG, 28AWG] |
কন্ডাক্টর |
ক্রেতাদের প্রয়োজনীয়তার উপর ভিত্তি করে টিনযুক্ত তামা / খালি তামা |
| আইসোলেশন উপাদান |
পিভিসি/টিপিইউ/সিলিকন কাঁচা/পিই/পিপি/এক্সএলপিই/নাইলন/অন্যান্য |
জ্যাকেট উপাদান |
[পিভিসি/পিইউ/গাম/ব্রেড/ইত্যাদি] |
| সার্টিফিকেশন |
RoHS/REACH/UL/CE/IP68 ইত্যাদি |
কাস্টমাইজড দৈর্ঘ্য |
[উদাহরণস্বরূপ, 1m, 3ft, 5m ± 5% সহনশীলতা] |
| ক্যাবলের ধরন |
[মেডিকেল/পাওয়ার/অডিও/কোএক্সিয়াল/ইলেকট্রিকাল/অটোমোটিভ/এনার্জি স্টোরেজ//ইত্যাদি] |
সুরক্ষা |
[স্কিলড/অস্কিলড/ব্রেড স্কিলড] |
| প্রতিরোধ |
[উদাহরণস্বরূপ, ৭৫Ω (কোএক্সিয়াল ক্যাবলের জন্য) ] |
মুদ্রণ/লোগো |
[টেক্সট/লেবেল/লোগো, সর্বোচ্চ ২০টি অক্ষর] |
| বাঁক ব্যাসার্ধ |
[উদাহরণস্বরূপ, ≥5× ক্যাবল ব্যাসার্ধ] |
বর্তমান রেটিং |
[উদাহরণস্বরূপ, ৫এ] |
| ভোল্টেজ রেটিং |
[উদাহরণস্বরূপ, 30V এসি/ডিসি] |
সংযোগকারী উপাদান |
[গোল্ড-প্লেট/নিকেল-প্লেট/ব্রাস/ইত্যাদি] |
| সংযোগকারী |
[উদাহরণস্বরূপ, ইউএসবি টাইপ-সি, ৩.৫ এমএম জ্যাক, আরজে৪৫] |
জ্যাকেট |
এক্সএলপিই বা পিই বা পিভিসি রাবার |
| বিতরণ সময় |
অর্ডার নিশ্চিত করার পর 7-14 দিন |
রঙ |
[কালো/সাদা/লাল/কাস্টম প্যানটোন/ইত্যাদি] |
| তাপমাত্রা |
মাইনাস-৭০°সি থেকে ৩৫০°সি ((-৭০°সি ~ ৩৫০°সি) |
প্যাকেজ |
রোল/বক্স/প্লেট/কাস্টম |
| সহায়ক সেবা |
কাস্টম ক্যাবল, শেষ থেকে শেষ পর্যন্ত সমাধান, সুনির্দিষ্ট কাটা, crimping এবং lugs ইনস্টলেশন সহ (উপকরণ উপাদান নির্দিষ্ট করুন,যেমন,রূপা / নিকেল plated) |
কোম্পানির প্রোফাইল
ওয়্যার এবং ক্যাবল প্রস্তুতকারক লিংকে ক্যাবল টেকনোলজি কোং লিমিটেড চীনের একটি শীর্ষস্থানীয় ক্যাবল সরবরাহকারী যা গবেষণা ও উন্নয়ন, উত্পাদন এবং বিপণনে 10 বছরেরও বেশি অভিজ্ঞতা অর্জন করেছে।আমরা বিশ্বব্যাপী বিভিন্ন তারের এবং কাস্টম ক্যাবল সমাধান প্রদান.
বিশেষীকরণ
ইভি চার্জিং ক্যাবল, মেডিকেল ক্যাবল, সিলিকন ক্যাবল, স্প্রিং ক্যাবল, ব্রেইড ক্যাবল, টললব ক্যাবল, ইউএল ক্যাবল, অটোমোবাইল ক্যাবল ইত্যাদি।
লিঙ্কে ক্যাবলে, আমরা গ্রাহকদের জন্য উন্নত ক্যাবল তৈরি করতে এবং জীবনমান উন্নত করতে ইঞ্জিনিয়ার-থেকে-ইঞ্জিনিয়ার পদ্ধতির ব্যবহার করি।
ইউএল সার্টিফিকেশন
এক-পরিবাহী, থার্মোপ্লাস্টিক নিরোধক
1007
1330
1333
1591
1723
10064
10369
1015
1331
1569
1592
1672
10012
10269
1185
1332
1577
1901
10070
10483
মাল্টি-কন্ডাক্টর, থার্মোপ্লাস্টিক আইসোলেশন
2095
2129
2468
2586
2725
20233
20280
20963
2103
2463
2517
2587
2835
20276
20549
21198
2104
2464
2576
2661
2919
20279
20886
21664
এক-পরিবাহী, থার্মোসেট ইনস্যুলেশন
3075
3173
3320
3386
3530
3689
30005
3123
3212
3321
3398
3577
3702
3132
3266
3331
3512
3644
3817
3135
3271
3385
3529
3674
3886
প্রায়শই জিজ্ঞাসিত প্রশ্ন
আপনি কি নির্মাতা নাকি ট্রেডিং কোম্পানি?
আমরা একটি পেশাদার প্রস্তুতকারক. আমরা প্রথম শুরু থেকে শেষ পর্যন্ত আপনার অর্ডার নিয়ন্ত্রণ করতে পারেন. আমাদের দেখার জন্য স্বাগত জানাই. আমরা Shenzhen আপনি নিতে হবে.
কিভাবে আমি আপনার গুণমান পরীক্ষা করার জন্য একটি নমুনা পেতে পারি?
নমুনাগুলি আপনার জন্য বিনামূল্যে। নতুন ক্লায়েন্টদের কুরিয়ার খরচের জন্য অর্থ প্রদান করার আশা করা হচ্ছে।
আপনার ন্যূনতম অর্ডার পরিমাণ কত?
সাধারণত ১০০ মিটার। তবে, তারের ভারী। আপনি উচ্চ মালবাহী এড়ানোর জন্য একটি উপযুক্ত পরিমাণ অর্ডার করা ভাল। সমুদ্র পরিবহন সেরা বিকল্প।
আমি কি ছাড় পেতে পারি?
এটি আপনার পরিমাণের উপর নির্ভর করে। আমরা ছাড় দিতে পারি এবং মালবাহী সামর্থ্য দিতে পারি। দয়া করে আমাদের সাথে যোগাযোগ করুন।
আপনার কোম্পানি কি OEM উৎপাদন গ্রহণ করে?
হ্যাঁ, আমরা আপনার কোম্পানির নাম মুদ্রণ করতে পারি এবং এমনকি আপনার কোম্পানির প্রচার করার জন্য মানের কার্ড কাস্টমাইজ করতে পারি।
আরও তথ্যের জন্য, দয়া করে আমাদের সাথে যোগাযোগ করুন!
