পণ্যের বর্ণনা
কাস্টমাইজড UL2464 উচ্চ তাপমাত্রা সিলিকন ইলেকট্রনিক পাওয়ারলাইন ওয়্যার অটোমোটিভ তারের
প্রোডাক্ট স্পেসিফিকেশন
| পয়েন্ট |
কাস্টমাইজড UL2464 উচ্চ তাপমাত্রা সিলিকন তার UL ইলেকট্রনিক তারের |
| কন্ডাক্টর |
স্ট্র্যান্ডড ফাইন টিনড কপার ওয়্যার কন্ডাক্টর |
| বিচ্ছিন্নতা |
বিশেষ হ্যালোজেন মুক্ত থার্মোপ্লাস্টিক বিচ্ছিন্নতা |
| বাহ্যিক আবরণ |
বিশেষ হ্যালোজেন মুক্ত থার্মোপ্লাস্টিকের গর্ত |
| মূল সংখ্যা |
মাল্টিকোর (ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী) |
| নামমাত্র ভোল্টেজ |
Uo/U 300 ভোল্ট |
| তাপমাত্রা |
৮০ ডিগ্রি সেলসিয়াস |
| রঙ |
বাছাই |
| প্রয়োগ |
এই পণ্যটি প্রধানত ইলেকট্রনিক সরঞ্জামগুলির অভ্যন্তরীণ এবং বাহ্যিক তারের জন্য উপযুক্ত। উচ্চ ঘনত্ব এবং উচ্চ পরিবাহিতা জাল প্রতিরক্ষামূলক স্তর শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা নিশ্চিত করে।তারের পরিমাপ হিসাবে ব্যবহার করা যেতে পারে, পরিদর্শন এবং নিয়ন্ত্রণ তারের, পাশাপাশি সরঞ্জাম, গরম, এয়ার কন্ডিশনার সিস্টেম, রেফ্রিজারেশন সরঞ্জাম, অফিস অটোমেশন সরঞ্জাম এবং ডেটা প্রসেসিংয়ের সম্পূর্ণ সেটগুলিতে। |

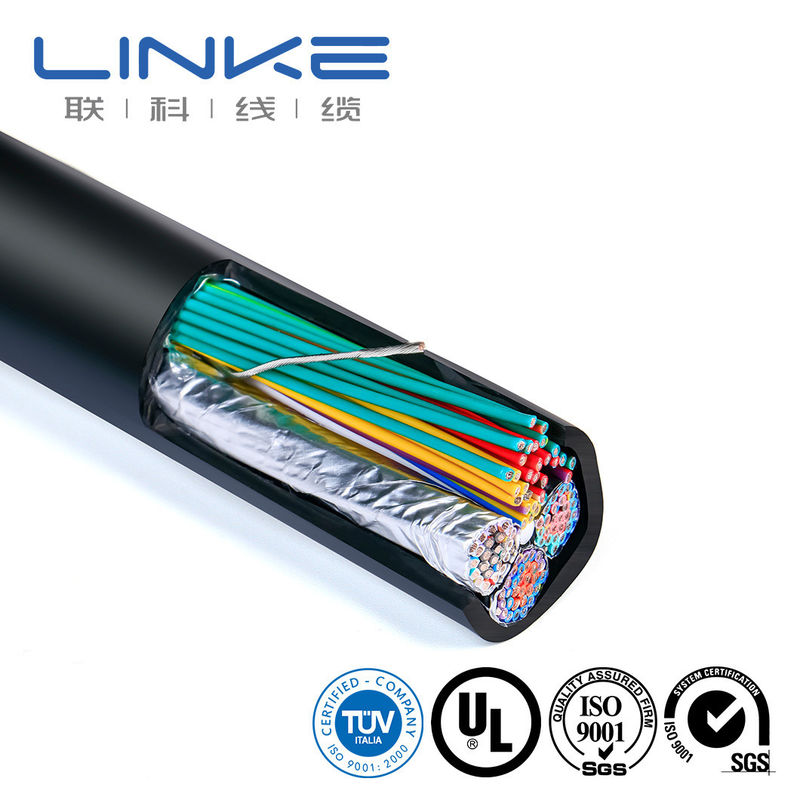

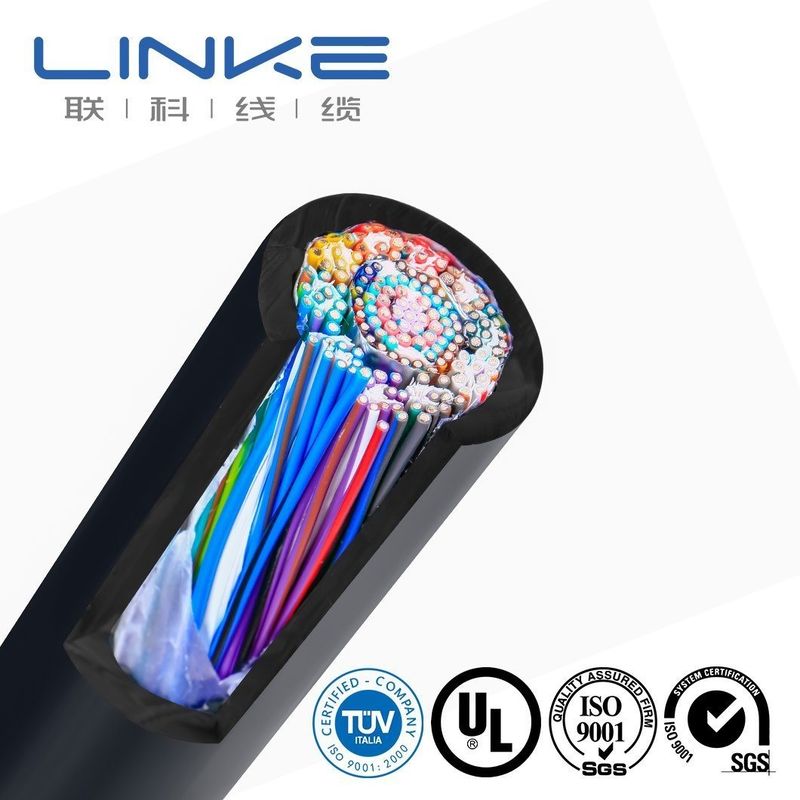

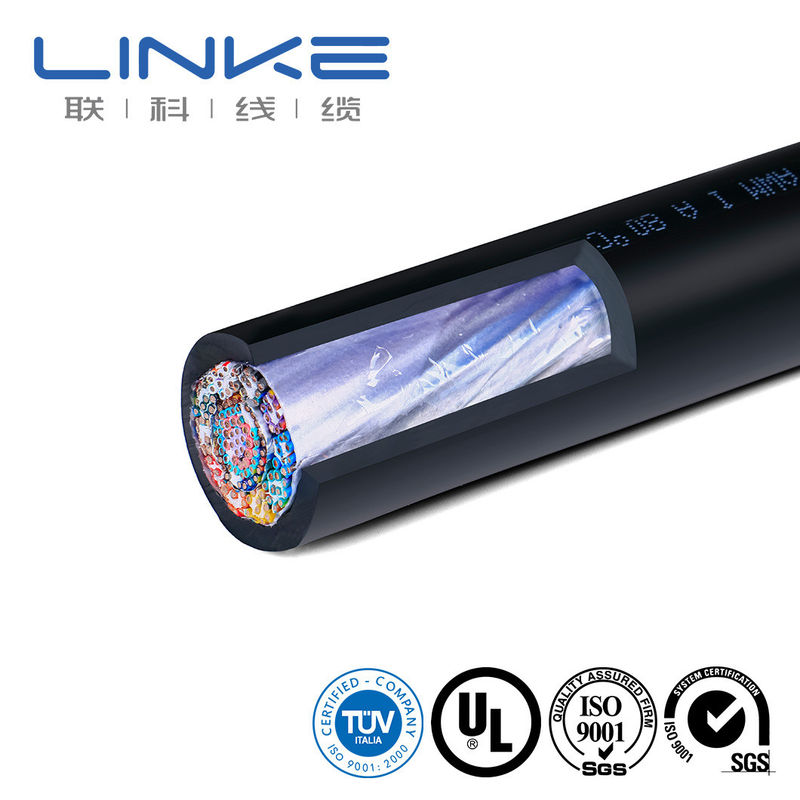

মূল কনফিগারেশন
| কোর এ |
কন্ডাক্টরঃ টিনযুক্ত নরম তামার তার 19/0.16 ±0.003mmx7C
আইসোলেশনঃ পিভিসি-০০১ (বিভিন্ন রঙ)
ক্যাবল গঠন-১: (কোর এ)
প্যাকেজঃ ফোমযুক্ত পিপি টেপ W=6mm, &=0.080mmx1C (ফ্যান্সি প্যাকেজ) |
| কোর বি |
কন্ডাক্টরঃ টিনযুক্ত নরম তামার তার 19/0.20±0.003mmx11C
আইসোলেশনঃ পিভিসি-০০১ (বিভিন্ন রঙ) |
| কোর সি |
কন্ডাক্টরঃ টিনযুক্ত নরম তামার তার 19/0.16±0.003mmx18C
আইসোলেশনঃ পিভিসি-০০১ (বিভিন্ন রঙ) |

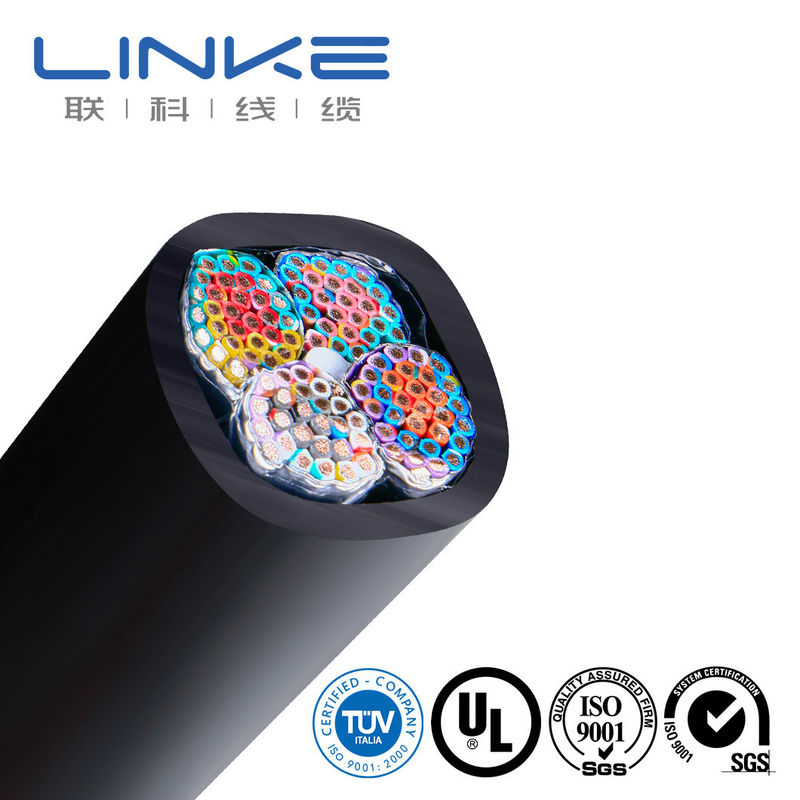

| ক্যাবল গঠন-২ |
(কোর A+B+C)
ভরাটঃ 10000D অগ্নি retardant পিপি দড়ি x 3C
প্যাকেজঃ ফোমযুক্ত পিপি টেপ W=6mm, &=0.080mmx1C (ফ্যান্সি প্যাকেজ) |
| কোর ডি |
কন্ডাক্টরঃ টিনযুক্ত নরম তামার তার 19/0.16±0.003mmx24C
আইসোলেশনঃ পিভিসি-০০১ (বিভিন্ন রঙ) |

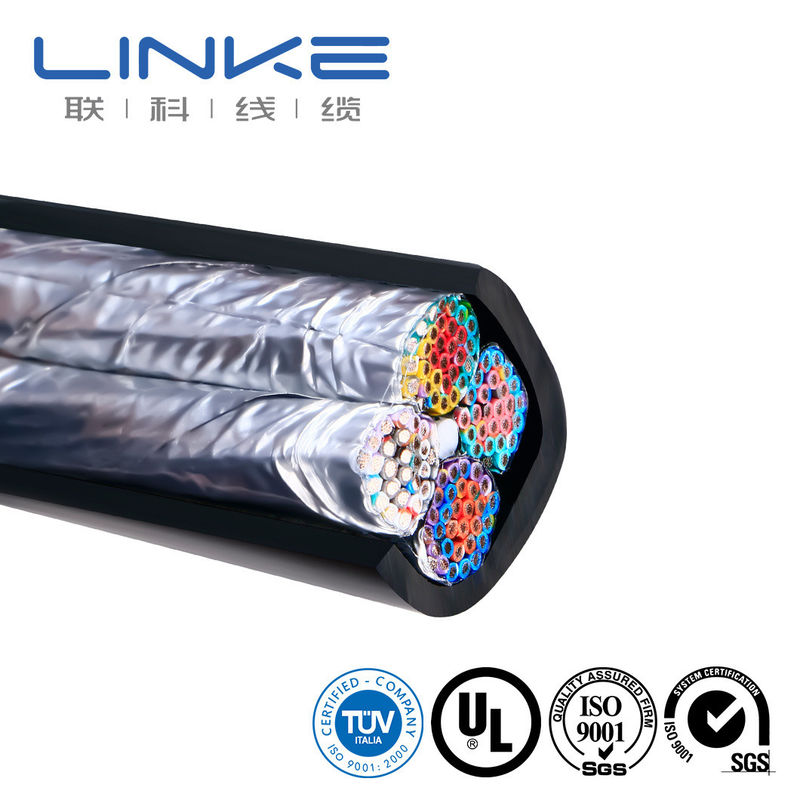

| ক্যাবল গঠন-৩ |
(কোর A+B+C+D)
ভরাটঃ 10000D অগ্নি retardant পিপি দড়ি x2C
আবরণঃ পরিষ্কার মাইলার W=42mm, &=0.025mmx1C
গ্রাউন্ডঃ টিনযুক্ত নরম তামার তার 19/0.20±0.003mmx1C (মাইলার এবং অ্যালুমিনিয়াম ফয়েল মধ্যে গ্রাউন্ড)
প্যাকেজঃ রৌপ্য একতরফা AL W=45mm, &=0.035mmx1C (AL পাশ ভিতরে) |
| কোর ই |
কন্ডাক্টরঃ টিনযুক্ত নরম তামার তার 19/0.20±0.003mmx2C*10 সেট
আইসোলেশনঃ পিভিসি-০০১ (বিভিন্ন রঙ) |
| কোর জি |
কন্ডাক্টরঃ টিনযুক্ত নরম তামার তার 19/0.16±0.003mmx8C*10 সেট
আইসোলেশনঃ পিভিসি-০০১ (বিভিন্ন রঙ) |
বৈদ্যুতিক পারফরম্যান্স 20°C
| সর্বাধিক কন্ডাক্টর প্রতিরোধ ওহম/কিমি |
59.4 ((22AWG) 36.7 ((20AWG) |
| প্রতিরোধের ভোল্টেজ এসি kv/min |
2.00 |
| ন্যূনতম নিরোধক প্রতিরোধ ক্ষমতা M ohm/km |
10.00 |
| স্পার্ক টেস্ট (এসি) kv |
3.00 |
লিঙ্কে ক্যাবল টেকনোলজি কোং লিমিটেড সম্পর্কে
ওয়্যার এবং তারের প্রস্তুতকারক লিংকে ক্যাবল টেকনোলজি কোং লিমিটেড চীনের একটি শীর্ষস্থানীয় তারের সরবরাহকারী। গত 10 বছরেরও বেশি সময় ধরে, লিংকে ক্যাবল গবেষণা ও উন্নয়নে মনোনিবেশ করেছে,তার এবং তারের উৎপাদন ও বিপণন. লিংক সারা বিশ্বের জন্য বিভিন্ন তারের এবং কাস্টম ক্যাবল সমাধান সরবরাহ করে। আমরা ইভি চার্জিং ক্যাবল, মেডিকেল ক্যাবল, সিলিকন ক্যাবল, স্প্রিং ক্যাবল, ব্রেডেড ক্যাবল, টললব ক্যাবল,ইউএল তার, অটোমোবাইল তারের ইত্যাদি
লিঙ্কে ক্যাবলে, আমরা বিশ্বাস করি যে বাজারে আরও ভাল ক্যাবল আনতে আরও ভাল উপায় আছে। আমরা গ্রাহকদের জন্য আরও ভাল ক্যাবল তৈরি করতে এবং তাদের জীবনের মান উন্নত করতে ইঞ্জিনিয়ার থেকে ইঞ্জিনিয়ারের পদ্ধতি ব্যবহার করি।
| ব্র্যান্ড |
বাম দিকে |
ক্রস সেকশন (মিমি2) |
0.01-500mm2 |
| ওয়্যার গেজ (এডব্লিউজি) |
[উদাহরণস্বরূপ, 24AWG, 28AWG] |
কন্ডাক্টর |
ক্রেতাদের প্রয়োজনীয়তার উপর ভিত্তি করে টিনযুক্ত তামা / খালি তামা |
| আইসোলেশন উপাদান |
পিভিসি/টিপিইউ/সিলিকন কাঁচা/পিই/পিপি/এক্সএলপিই/নাইলন/অন্যান্য |
জ্যাকেট উপাদান |
[পিভিসি/পিইউ/গাম/ব্রেড/ইত্যাদি] |
| সার্টিফিকেশন |
RoHS/REACH/UL/CE/IP68 ইত্যাদি |
কাস্টমাইজড দৈর্ঘ্য |
[উদাহরণস্বরূপ, 1m, 3ft, 5m ± 5% সহনশীলতা] |
| ক্যাবলের ধরন |
[মেডিকেল/পাওয়ার/অডিও/কোএক্সিয়াল/ইলেকট্রিকাল/অটোমোটিভ/এনার্জি স্টোরেজ//ইত্যাদি] |
সুরক্ষা |
[স্কিলড/অস্কিলড/ব্রেড স্কিলড] |
| প্রতিরোধ |
[উদাহরণস্বরূপ, ৭৫Ω (কোএক্সিয়াল ক্যাবলের জন্য) ] |
মুদ্রণ/লোগো |
[টেক্সট/লেবেল/লোগো, সর্বোচ্চ ২০টি অক্ষর] |
| বাঁক ব্যাসার্ধ |
[উদাহরণস্বরূপ, ≥5× ক্যাবল ব্যাসার্ধ] |
বর্তমান রেটিং |
[উদাহরণস্বরূপ, ৫এ] |
| ভোল্টেজ রেটিং |
[উদাহরণস্বরূপ, 30V এসি/ডিসি] |
সংযোগকারী উপাদান |
[গোল্ড-প্লেট/নিকেল-প্লেট/ব্রাস/ইত্যাদি] |
| সংযোগকারী |
[উদাহরণস্বরূপ, ইউএসবি টাইপ-সি, ৩.৫ এমএম জ্যাক, আরজে৪৫] |
জ্যাকেট |
এক্সএলপিই বা পিই বা পিভিসি রাবার |
| বিতরণ সময় |
অর্ডার নিশ্চিত করার পর 7-14 দিন |
রঙ |
[কালো/সাদা/লাল/কাস্টম প্যানটোন/ইত্যাদি] |
| তাপমাত্রা |
মাইনাস-৭০°সি থেকে ৩৫০°সি ((-৭০°সি ~ ৩৫০°সি) |
প্যাকেজ |
রোল/বক্স/প্লেট/কাস্টম |
| সহায়ক সেবা |
মাল্টি-কলম {3}{l}{কাস্টম ক্যাবল, শেষ থেকে শেষ পর্যন্ত সমাধান, সুনির্দিষ্ট কাটা, crimping এবং lugs ইনস্টলেশন সহ (উদাহরণস্বরূপ,রৌপ্য / নিকেল plated উপাদান উল্লেখ করুন) |
|
|
স্বাধীন পরীক্ষাগার•সম্পূর্ণ পরীক্ষার সরঞ্জাম•সম্পূর্ণ মান নিয়ন্ত্রণ
উচ্চমানের এবং নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করার জন্য আমরা প্রতিটি পণ্যকে কঠোর মানদণ্ডে পরীক্ষা করি।
|
না, না।
|
পরীক্ষার আইটেম
|
পরীক্ষার অবস্থা
|
পরীক্ষার প্রয়োজনীয়তা
|
পরীক্ষার তথ্য
|
ফলাফল
|
|
1
|
কাঠামো পরিদর্শন
|
1. তারের আকার টেবিলের সাথে সম্মতি 2. সর্বনিম্ন বেধ ≥ 80% গড় বেধ
|
তারের আকারের টেবিল মেনে চলুন
|
পরীক্ষার রেকর্ড দেখুন
|
পাস
|
|
2
|
তাপীয় শক
|
নির্দিষ্ট আকারের লোহার রডের উপর নমুনাটি ঘুরিয়ে দিন, নির্দিষ্ট তাপমাত্রায় 1 ঘন্টা ধরে একটি বয়স্ক চুলায় রাখুন, নমুনাটি কমপক্ষে 30 মিনিটের জন্য ঘরের তাপমাত্রায় ঠান্ডা করুন, তারপরে নমুনাটি পর্যবেক্ষণ করুন
|
নমুনা পৃষ্ঠের কোন ফাটল নেই
|
কোন ফাটল নেই
|
পাস
|
|
3
|
তাপীয় বিকৃতি
|
1. নমুনার বেধ পরিমাপ করুন (মার্ক পরিমাপের অবস্থান) ২. নমুনা এবং পরীক্ষার ফিক্সচারটি 1 ঘন্টা নির্দিষ্ট তাপমাত্রায় প্রিহিটিংয়ের জন্য বয়স্ক ওভেনের মধ্যে রাখুন।পরীক্ষার ফিক্সচারটির চাপ কলামের অধীনে 1 ঘন্টা ধরে নমুনা রাখুন4. একই অবস্থানে আবার নমুনা বেধ পরিমাপ
|
1. নমুনা চাপ কলাম দ্বারা ফাটল করা উচিত নয় বা কন্ডাক্টর প্রকাশ করা উচিত নয়2. বেধ হ্রাস ≤ 50%
|
পরীক্ষার রেকর্ড দেখুন
|
পাস
|
|
4
|
এফটি২
|
125 মিমি উচ্চতায় একবার একটি স্ট্যান্ডার্ড শিখা প্রয়োগ করুন
|
1...............................
|
পরীক্ষার রেকর্ড দেখুন
|
পাস
|
|
5
|
বয়স্ক হওয়া
|
1. ২০০ মিমি দৈর্ঘ্যের গর্তের পাঁচটি অংশ নিন। ২. নমুনাগুলিকে ১৫৮ ডিগ্রি সেলসিয়াসে ১৬৮ ঘন্টা ধরে বয়স্ক ওভেনের মধ্যে রাখুন। ৩. নমুনাগুলি বের করার পরে, ২৩±৫ ডিগ্রি সেলসিয়াসে ১৬ ঘন্টা রাখুন।তারপর বিরতি এবং প্রসার্য শক্তিতে প্রসারিত পরীক্ষা করুন
|
1. বয়স্ক হওয়ার আগে প্রসারিত ≥ 300%, বয়স্ক হওয়ার পরে প্রসারিত ≥ 80% বয়স্ক হওয়ার আগে 2. বয়স্ক হওয়ার আগে টানার শক্তি > 1.41kg/mm2, বয়স্ক হওয়ার পরে টানার শক্তি ≥ 80% বয়স্ক হওয়ার আগে
|
পরীক্ষার রেকর্ড দেখুন
|
পাস
|
|
6
|
কোল্ড বেন্ড
|
নির্দিষ্ট তাপমাত্রায় 4 ঘন্টা ধরে নিম্ন তাপমাত্রার বাক্সে নমুনা সংরক্ষণ করুন, নির্দিষ্ট আকারের লোহা রডের উপর নির্দিষ্ট ঘূর্ণন সহ বায়ু নমুনা,নমুনাটি নিম্ন তাপমাত্রার বাক্স থেকে বের করার পর ৩০ সেকেন্ডের মধ্যে সম্পূর্ণভাবে মোড়ানো
|
নমুনা পৃষ্ঠের কোন ফাটল নেই
|
কোন ফাটল নেই
|
পাস
|
|
7
|
কন্ডাক্টর প্রতিরোধ
|
ডিসি প্রতিরোধ মিটার দিয়ে এক মিটার কোর কন্ডাক্টরের প্রতিরোধের পরিমাপ করুন
|
20°C এ, 8AWG ≤ 2.23Ω/km এর প্রতিরোধ
|
পরীক্ষার রেকর্ড দেখুন
|
পাস
|
লিঙ্কে ক্যাবল টেকনোলজি (ডংগুয়ান) কো লিমিটেড গবেষণা ও উন্নয়ন এবং
ক্যাবল অ্যান্ড ওয়্যারকে পেশাদার সমাধান প্রদান করা,বিশেষ করে
বিভিন্ন শিল্পের গ্রাহকদের জন্য। এতে রয়েছেঃ
হিউম্যানয়েড রোবট তারের,
এআই পাওয়ার ক্যাবল/ডেটা ক্যাবল,
সেমিকন্ডাক্টর ক্যাবল/শিল্প স্বয়ংক্রিয় ক্যাবল,
সেন্সর ক্যাবল
নতুন এনার্জি ক্যাবল
মেডিকেল বিউটি ওয়্যার,
ইউএল তারের তার,
লিঙ্কে ক্যাবলের পণ্য উন্নয়ন ক্ষমতা এবং বৈচিত্র্যময় সমর্থন করার জন্য প্রযুক্তিগত সক্ষমতা রয়েছে
আমরা নিম্নলিখিত পণ্য অনুমোদন পেয়েছিঃUL 758,সিসিসি,RoHs,রিচ,সিই; আমরা
নিম্নলিখিত গুণমান ব্যবস্থাপনা সিস্টেম অর্জন করেছে:আইএসও ৯০০-২০১৫(সমস্ত পণ্য)আইএসও ১৩৪৮৫
(চিকিৎসা যন্ত্রপাতি ও যন্ত্রপাতি),আইএটিএফ ১৬৯৪৯(অটো শিল্প)
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1আপনি কি কারখানা বা ট্রেডিং কোম্পানি?
আমরা একটি পেশাদার প্রস্তুতকারক. আমরা প্রথম শুরু থেকে শেষ পর্যন্ত আপনার অর্ডার নিয়ন্ত্রণ করতে পারেন. আমাদের দেখার জন্য স্বাগত জানাই. আমরা Shenzhen আপনি নিতে হবে.
2আপনার গুণমান পরীক্ষা করার জন্য আমি কিভাবে একটি নমুনা পেতে পারি?
নমুনাগুলি আপনার জন্য বিনামূল্যে। নতুন ক্লায়েন্টদের কুরিয়ার খরচের জন্য অর্থ প্রদান করার আশা করা হচ্ছে।
3আপনার ন্যূনতম অর্ডার পরিমাণ কত?
সাধারণত ১০০ মিটার। তবে, তারের ভারী। আপনি উচ্চ মালবাহী এড়ানোর জন্য একটি উপযুক্ত পরিমাণ অর্ডার করা ভাল। সমুদ্র পরিবহন সেরা বিকল্প।
4আমি কি ছাড় পেতে পারি?
এটি আপনার পরিমাণের উপর নির্ভর করে। আমরা ছাড় দিতে পারি এবং মালবাহী সামর্থ্য দিতে পারি। দয়া করে আমাদের সাথে যোগাযোগ করুন।
5আপনার কোম্পানি কি OEM উৎপাদন গ্রহণ করে?
হ্যাঁ, আমরা আপনার কোম্পানির নাম মুদ্রণ করতে পারি, এমনকি আমরা আপনার কোম্পানির প্রচার করার জন্য মানের কার্ড কাস্টমাইজ করতে পারি।
