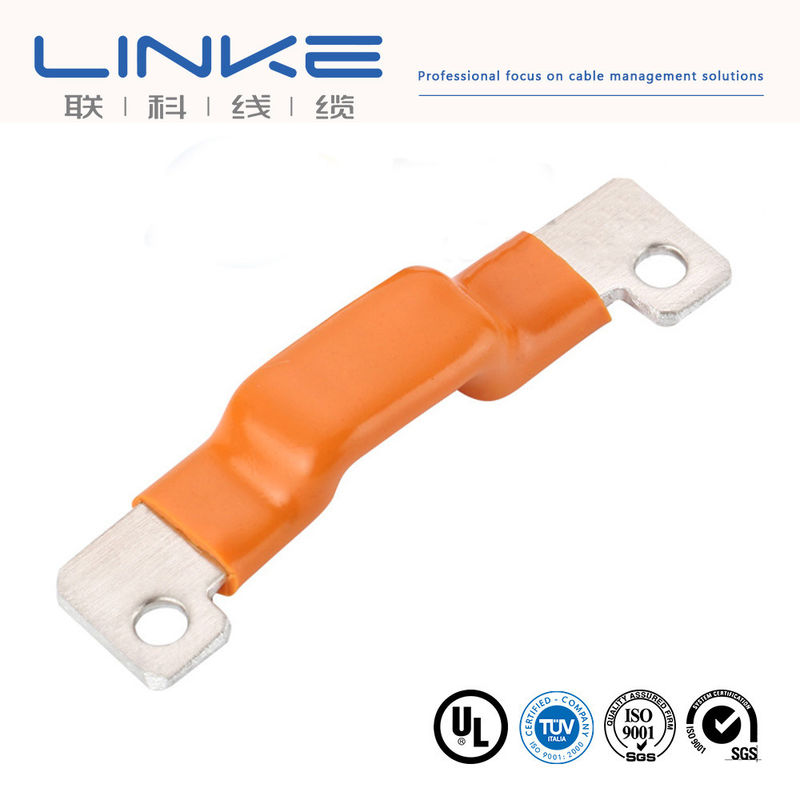

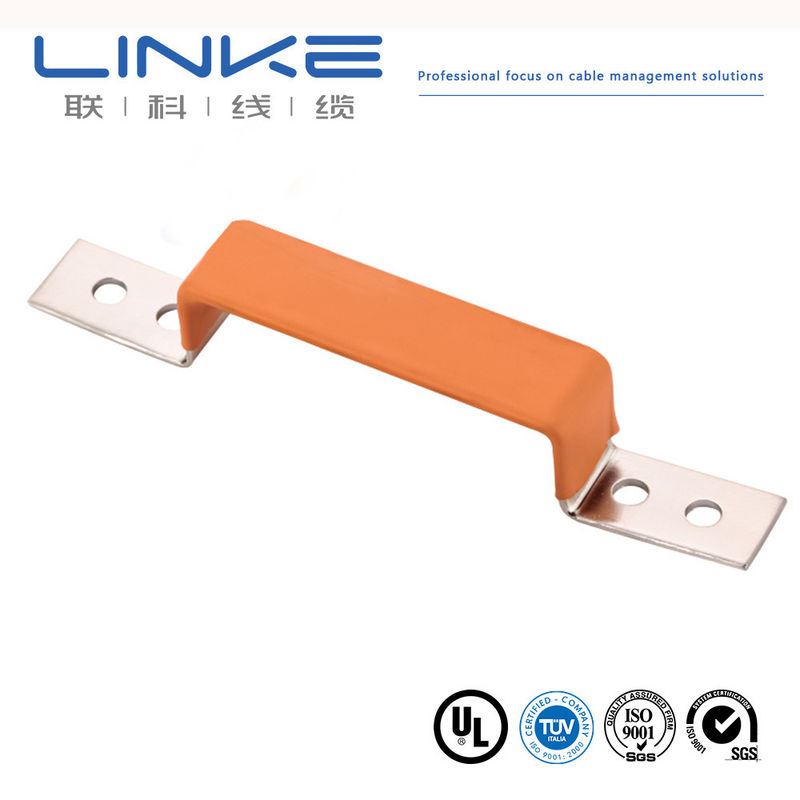

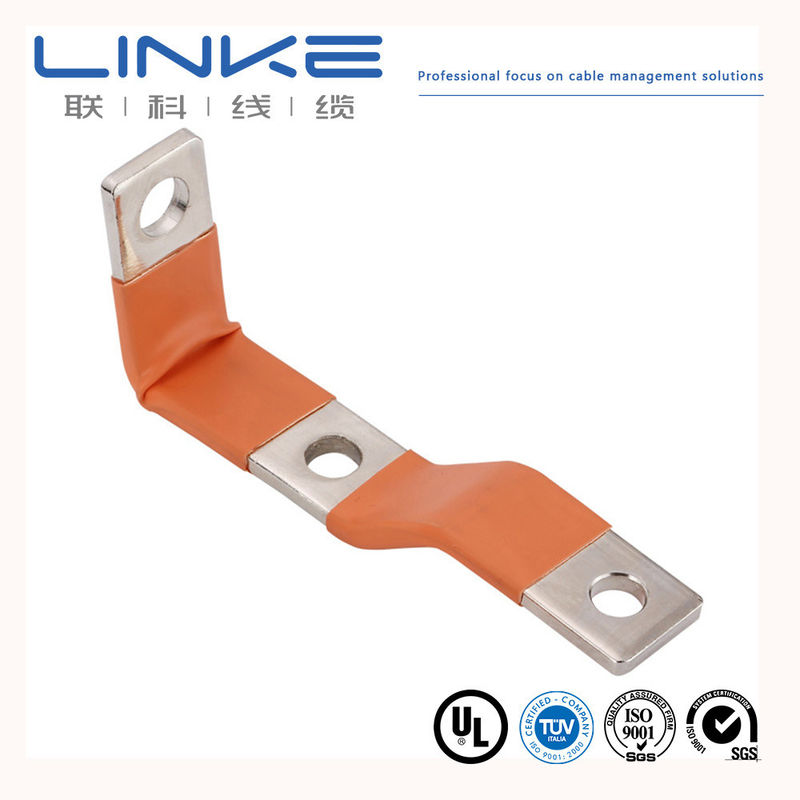

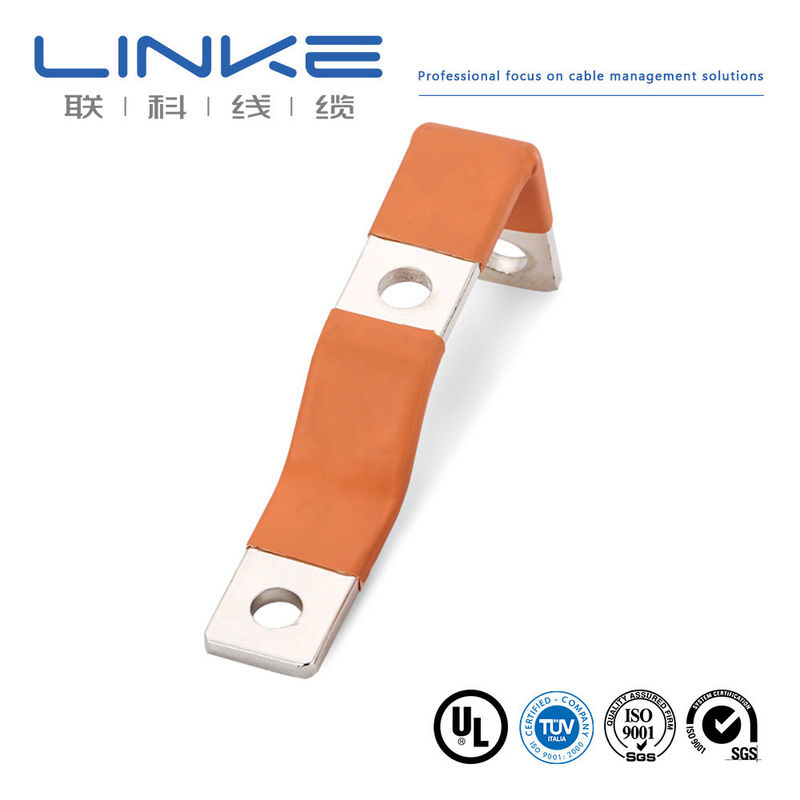

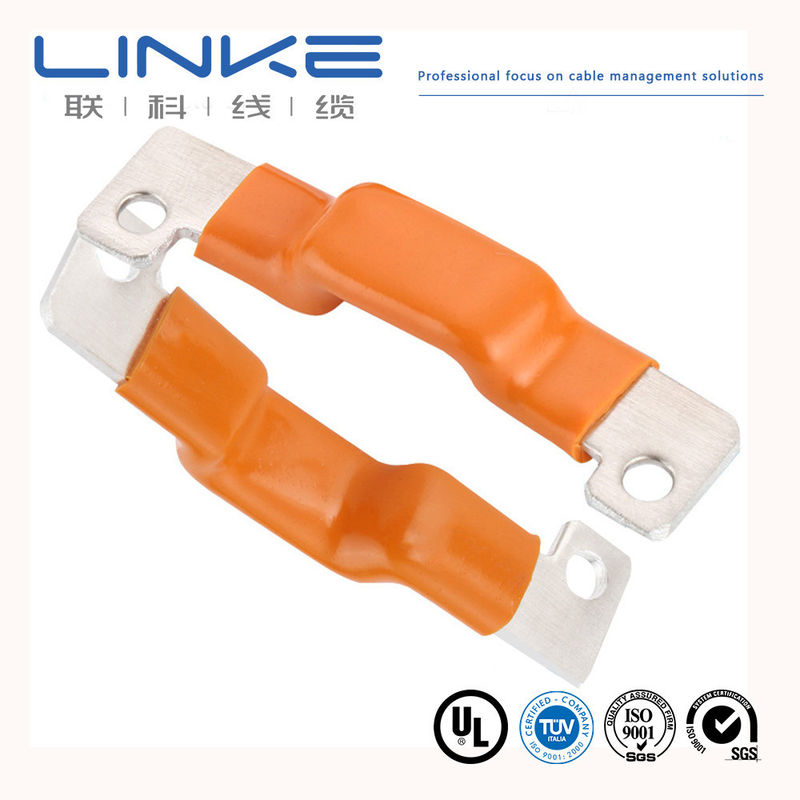

ভ্যাকুয়াম ইলেকট্রিক্যাল অ্যাপ্লায়েন্সের জন্য ইনসুলেটেড কপার বাস বার
ফ্লেক্সিবল বাসবার কপার ফয়েল অংশগুলিকে ব্রেজিং করে তৈরি করা হয়, যা ৯৯.৯% কপার কন্টেন্ট সহ চমৎকার পরিবাহিতা এবং ন্যূনতম অপদ্রব্য প্রদান করে। ল্যামিনেটেড কপার বাসবারগুলি বর্ধিত কারেন্ট বহনকারী পৃষ্ঠের ক্ষেত্রফল সরবরাহ করে।
কপার ফয়েলের পুরুত্ব ০.০৫মিমি থেকে ০.৩০মিমি পর্যন্ত হয়। ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে যোগাযোগের পৃষ্ঠগুলি টিন বা রূপালী করা যেতে পারে। কারেন্ট ক্ষমতা ৪A এর কার্যকর লোড কারেন্ট সহ ১ বর্গ বুনন বেল্টের উপর ভিত্তি করে গণনা করা হয়। বিভিন্ন ক্রস-সেকশনাল এলাকার কপার কন্ডাক্টরগুলির বিভিন্ন প্যারামিটার রয়েছে। বৃহত্তর এলাকাগুলি মাল্টি-লেয়ার্ড বা সেট হিসাবে কনফিগার করা যেতে পারে।
পণ্যের স্পেসিফিকেশন
| উপাদানের মান |
GB: T2 কপার Min. 99.9% সহ
DIN: E-Cu58 (নম্বর: 2.0065)
EN: Cu-ETP (নম্বর: CW004A)
ISO: Cu-ETP
UNS: C11000
JIS: C1100
BS: C101
অনুরোধে অন্যান্য উপকরণ উপলব্ধ |
| প্রতিরোধ |
0.00001Ω |
| পরিবাহিতা |
57% |
| কপার ফয়েলের একক স্তরের পুরুত্ব |
0.1/0.2/0.3/0.5/1.0mm (বাস বার কাঠামোর উপর নির্ভর করে)
আমরা উপযুক্ত পুরুত্বের সুপারিশ প্রদান করি |
| ইনসুলেশন উপাদান |
পিভিসি ডিপিং কোটিং চমৎকার কর্মক্ষমতা প্রদান করে। বিশেষ আকারের বাস বারগুলি সরাসরি আবরণ করা যেতে পারে, একাধিক বাঁকানো সত্ত্বেও অখণ্ডতা বজায় রাখে। |
| ইনসুলেশন কর্মক্ষমতা |
পিই এবং পিভিসি ভাল কর্মক্ষমতা প্রদান করে, পিভিসি ডিপিং পিই হিট সঙ্কুচন টিউবের চেয়ে ভাল পারফর্ম করে। |
| শিখা প্রতিরোধক/অগ্নি প্রতিরোধ |
UL94-V-0 বা আপনার প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড |
| লিক পরীক্ষা |
পিভিসি ডিপিং স্লিভ:
- 1.5mm পুরুত্বে 30 সেকেন্ডের জন্য 3500VDC: লিক ০.০২৫ MA
- 1.8-2.0mm পুরুত্বে 30-60 সেকেন্ডের জন্য 5000VAC: লিক ০.০৬৫ MA
আমরা আপনার কাজের ভোল্টেজের উপর ভিত্তি করে সর্বোত্তম সমাধানগুলি পরামর্শ দিই |
| সারফেস প্লেটিং |
নিকেল, টিন, বা রূপালী প্লেটিং উপলব্ধ
প্লেটিং পুরুত্ব: 3um থেকে 12um স্ট্যান্ডার্ড
কাস্টম পুরুত্ব অনুরোধে উপলব্ধ |
| লবণ স্প্রে পরীক্ষা |
নিরপেক্ষ পরিবেশ: নিকেল 240 ঘন্টা সহ্য করে, রূপালী কম পারফর্ম করে, টিন সর্বনিম্ন |
| বাঁকানো পরীক্ষা |
ভাঙা বা ফাটল ছাড়াই 15 রেডিয়ান কোণে 10000 বার বাঁকানো |
| তাপমাত্রা বৃদ্ধি পরীক্ষা |
ফ্লেক্সিবল বাসবারের ক্রস-সেকশনাল এলাকার উপর নির্ভরশীল
ডেলিভারির আগে অনুরোধে তাপমাত্রা বৃদ্ধির পরীক্ষার প্রতিবেদন উপলব্ধ |
| অপারেটিং তাপমাত্রা |
-45°C থেকে +150°C |
| কপার ফয়েলের টেনসাইল শক্তি |
≥500N |
| উদ্ধৃতি সময় |
আপনার অনুসন্ধানের পর 1-3 কার্যদিবসের মধ্যে উদ্ধৃতি প্রদান করা হয় |
| নমুনা/ট্রায়াল অর্ডারের ডেলিভারি সময় |
বাস বার কাঠামো এবং উৎপাদন প্রক্রিয়ার উপর নির্ভর করে 5-15 কার্যদিবস |
| গুণমান ব্যবস্থাপনা মান |
অটো ইন্ডাস্ট্রি IATF 16949 অনুবর্তী |
| পরিবেশ-বান্ধব সার্টিফিকেট |
ROHS, REACH অনুবর্তী |
পণ্যের প্রকারভেদ
কপার ইনসুলেশন বিকল্প
- কন্ডাক্টর: ফ্লেক্সিবল বেয়ার অ্যানিলড কপার ওয়্যার
- ইনসুলেশন: কপার
- জ্যাকেট রঙ: কালো, কমলা, লাল, হলুদ, নীল (একক ও ডাবল ইনসুলেটেড)
- SQ MM সাইজ (ইউরোপীয় স্টাইল): কাস্টমাইজযোগ্য
- AWG সাইজ (উত্তর আমেরিকান স্টাইল): কাস্টমাইজযোগ্য
- প্রশস্ত তাপমাত্রা পরিসীমা: কাস্টমাইজযোগ্য
সিলিকন ইনসুলেশন বিকল্প
- কন্ডাক্টর: ফ্লেক্সিবল বেয়ার অ্যানিলড কপার ওয়্যার
- ইনসুলেশন: সিলিকন
- জ্যাকেট রঙ: কালো, কমলা, লাল, হলুদ, নীল (একক ও ডাবল ইনসুলেটেড)
- SQ MM সাইজ: 4 বর্গ মিমি থেকে 240 বর্গ মিমি
- AWG সাইজ: 0AWG-10AWG
- তাপমাত্রা পরিসীমা: -60°C থেকে 200°C
কোম্পানির প্রোফাইল
লিঙ্কে কেবল টেকনোলজি কোং, লিমিটেড চীনের একটি শীর্ষস্থানীয় তার এবং কেবল প্রস্তুতকারক। ১০ বছরেরও বেশি সময় ধরে, আমরা বিশ্বব্যাপী উচ্চ-মানের কেবল এবং কাস্টম কেবল সমাধানের গবেষণা ও উন্নয়ন, উৎপাদন এবং বিপণনে বিশেষজ্ঞ। আমাদের দক্ষতার মধ্যে রয়েছে ইভি চার্জিং কেবল, মেডিকেল কেবল, সিলিকন কেবল, স্প্রিং কেবল, ব্রেইডেড কেবল, টোলোব কেবল, ইউএল ওয়্যার, স্বয়ংচালিত কেবল এবং আরও অনেক কিছু।
লিঙ্কে কেবল-এ, আমরা আমাদের গ্রাহকদের জন্য উন্নত কেবল তৈরি করতে ইঞ্জিনিয়ার-টু-ইঞ্জিনিয়ার পদ্ধতি ব্যবহার করি, পণ্যের গুণমান উন্নত করি এবং উদ্ভাবনী সমাধানের মাধ্যমে জীবন উন্নত করি।
| ব্র্যান্ড |
LINKE |
ক্রস সেকশন (mm²) |
0.01-500mm² |
| ওয়্যার গেজ (AWG) |
[যেমন, 24AWG, 28AWG] |
কন্ডাক্টর |
টিনযুক্ত কপার / বেয়ার কপার, গ্রাহকের প্রয়োজনীয়তার উপর ভিত্তি করে |
| ইনসুলেশন উপাদান |
PVC/TPU/সিলিকন রাবার/PE/PP/XLPE/নাইলন/অন্যান্য |
জ্যাকেট উপাদান |
[PVC/PU/রাবার/ব্রেইড/ইত্যাদি] |
| সার্টিফিকেশন |
RoHS/REACH/UL/CE/IP68/ইত্যাদি |
কাস্টম দৈর্ঘ্য |
[যেমন, 1m, 3ft, 5m ±5% সহনশীলতা] |
| কেবলের প্রকার |
[মেডিকেল/পাওয়ার/অডিও/কোঅক্সিয়াল/ইলেকট্রিক্যাল/অটোমোটিভ/এনার্জি স্টোরেজ//ইত্যাদি] |
শিল্ডিং |
[শিল্ডেড/আনশিল্ডেড/ব্রেইড শিল্ড] |
| ইম্পিডেন্স |
[যেমন, 75Ω (কোঅক্সিয়াল কেবলের জন্য)] |
প্রিন্টিং/লোগো |
[টেক্সট/লেবেল/লোগো, সর্বোচ্চ 20 অক্ষর] |
| বেন্ড ব্যাসার্ধ |
[যেমন, ≥5× কেবলের ব্যাস] |
কারেন্ট রেটিং |
[যেমন, 5A] |
| ভোল্টেজ রেটিং |
[যেমন, 30V AC/DC] |
কানেক্টর উপাদান |
[গোল্ড-প্লেটেড/নিকেল-প্লেটেড/ব্রাস/ইত্যাদি] |
| কানেক্টর |
[যেমন, USB Type-C, 3.5mm Jack, RJ45] |
জ্যাকেট |
XLPE বা PE বা PVC রাবার |
| ডেলিভারি সময় |
অর্ডার নিশ্চিত করার 7-14 দিন পর |
রঙ |
[কালো/সাদা/লাল/কাস্টম প্যান্টোন/ইত্যাদি] |
| তাপমাত্রা |
মাইনাস ৭০°C থেকে ৩৫০°C (-৭০°C ~ ৩৫০°C) |
প্যাকেজ |
রোল/বক্স/প্লেট/কাস্টম |
| সহায়ক পরিষেবা |
কাস্টম কেবল, এন্ড-টু-এন্ড সমাধান, যার মধ্যে রয়েছে নির্ভুল কাটিং, ক্রিম্পিং এবং লাগগুলির ইনস্টলেশন (উপাদান নির্দিষ্ট করুন, যেমন, কপার/নিকেল প্লেটেড) |
আমাদের সার্টিফিকেশন
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (একক কন্ডাক্টর, থার্মোপ্লাস্টিক ইনসুলেশন)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 এবং ISO13485, TS16949
CNR - অ্যাপ্লায়েন্স ওয়্যারিং মেটেরিয়াল, এক্সট্রুডেড পিভিসি ইনসুলেটেড সিঙ্গেল, রেট করা 105°C, 1000V, ক্লাস I, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2।
এক্সট্রুডেড পিভিসি নন-ইন্টিগ্রাল জ্যাকেটেড কেবল, রেট করা 105°C, 1000V, ক্লাস I, ক্লাস বা ক্লাস I/II, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2।
এক্সট্রুডেড টিপিইউ নন-ইন্টিগ্রাল জ্যাকেটেড কেবল, রেট করা 80°C, 300V, ক্লাস I, ক্লাস বা ক্লাস I/II, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
আপনি কি প্রস্তুতকারক নাকি ট্রেডিং কোম্পানি?
আমরা একজন পেশাদার প্রস্তুতকারক, আপনার অর্ডার শুরু থেকে শেষ পর্যন্ত নিয়ন্ত্রণ করি। আমরা পরিদর্শনকে স্বাগত জানাই এবং শেনজেনে পিকআপ পরিষেবা প্রদান করি।
আপনার গুণমান পরীক্ষা করার জন্য আমি কীভাবে একটি নমুনা পেতে পারি?
মূল্যায়নের জন্য নমুনা বিনামূল্যে। নতুন গ্রাহকদের কুরিয়ার খরচের জন্য দায়ী থাকতে হবে।
আপনার ন্যূনতম অর্ডারের পরিমাণ কত?
সাধারণত 100m। কেবলের ওজনের কারণে, আমরা মালবাহী খরচ অপ্টিমাইজ করার জন্য উপযুক্ত পরিমাণে অর্ডার করার পরামর্শ দিই। সমুদ্র পরিবহন প্রায়শই সবচেয়ে লাভজনক বিকল্প।
আমি কি ছাড় পেতে পারি?
ছাড় অর্ডারের পরিমাণের উপর নির্ভর করে। আমরা বড় অর্ডারের জন্য ছাড় দিতে পারি এবং মালবাহী খরচ বহন করতে পারি। বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন।
আপনার কোম্পানি কি OEM উৎপাদন গ্রহণ করে?
হ্যাঁ, আমরা আপনার কোম্পানির নাম প্রিন্ট করতে পারি এবং আপনার ব্র্যান্ড প্রচারের জন্য কাস্টমাইজড কোয়ালিটি কার্ড সরবরাহ করতে পারি।
