স্ট্রাকচারাল প্যারামিটার
| শ্রেণী |
তারের স্পেসিফিকেশন |
রেফারেন্স বর্তমান (A) |
ব্যাস (মিমি) |
| UL:EVE,EVT 600V |
3*16AWG |
12 |
10.8 |
|
3*14AWG |
16 |
13.4 |
|
3*12AWG |
23 |
14.2 |
|
3*10AWG |
32 |
16.2 |
|
3*16AWG+1*18AWG |
12 |
11.4 |
|
3*14AWG+1*18AWG |
16 |
13.6 |
|
3*12AWG+1*18AWG |
23 |
14.3 |
|
3*10AWG+1*18AWG |
32 |
15.9 |
|
3*8AWG+1*18AWG |
46 |
21.8 |
|
2*8AWG+10AWG+18AWG |
46 |
20.9 |
|
2*6AWG+8AWG+18AWG |
63 |
23.1 |
|
2*4AWG+6AWG+18AWG |
75 |
26.5 |
|
2*2AWG+4AWG+18AWG |
100 |
30.1 |
|
3*16AWG+2*18AWG |
12 |
12.1 |
|
3*14AWG+2*18AWG |
16 |
13.9 |
|
3*12AWG+2*18AWG |
23 |
15.0 |
|
3*10AWG+2*18AWG |
32 |
16.6 |
|
2*8AWG+10AWG+2*18AWG |
46 |
21.9 |
|
2*6AWG+8AWG+2*18AWG |
63 |
24.8 |
| UL: EVJE, EVJT 300V |
3*16AWG |
12 |
8.2 |
|
3*14AWG |
16 |
9.0 |
|
3*12AWG |
23 |
10.1 |
|
3*16AWG+1*18AWG |
12 |
৮.৮ |
|
3*14AWG+1*18AWG |
16 |
9.5 |
|
3*12AWG+1*18AWG |
23 |
11.2 |
|
3*16AWG+2*18AWG |
12 |
9.5 |
|
3*14AWG+2*18AWG |
16 |
12.1 |
|
3*12AWG+2*18AWG |
23 |
13.2 |
প্রযুক্তিগত বিশেষ উল্লেখ
| বৈদ্যুতিক বৈশিষ্ট্য |
ভৌত বৈশিষ্ট্য |
| রেটেড ভোল্টেজ:DC 1000V |
প্রসার্য শক্তি:≥20MPa |
| রেট করা তাপমাত্রা:জ্যাকেট -40~90ºC |
প্রসারণ:≥300% |
| নিরোধক -40~125ºC |
বয়স্ক অবস্থা:110±1ºC*168h |
সর্বোচ্চ কন্ডাকটর প্রতিরোধের (20ºC):
A:0.242Ω/কিমি B:0.78Ω/কিমি C:4.95Ω/কিমি D&E:26Ω/কিমি |
মূল প্রসার্য শক্তির শতাংশ:≤±30% |
নিরোধক ভোল্টেজ প্রতিরোধ (কোর A &B, 10m):
AC 2.5kV/5min, লিকেজ কারেন্ট≤5mA |
শিখা পরীক্ষা:GB/T 18380.12-2008 |
সম্পূর্ণ তারের ভোল্টেজ প্রতিরোধ (কোর A থেকে A &B, 10m):
AC 3.5kV/15min, লিকেজ কারেন্ট≤5mA |
কৃত্রিম আবহাওয়া পরীক্ষা:জিবি/টি 33594 |
| মিন. নিরোধক প্রতিরোধ (20ºC, কোর A থেকে A&B):500MΩ.কিমি |
যানবাহন রোলিং:প্রয়োজনীয়তা এবং পরীক্ষা পদ্ধতি GB/T 20234.1-2015 7.21 এর সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত |

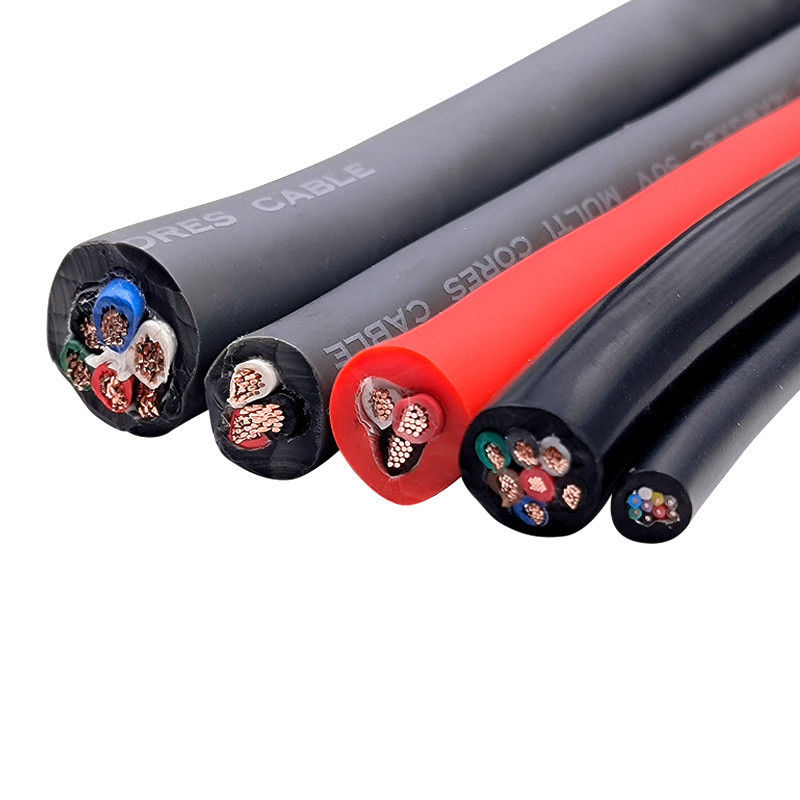

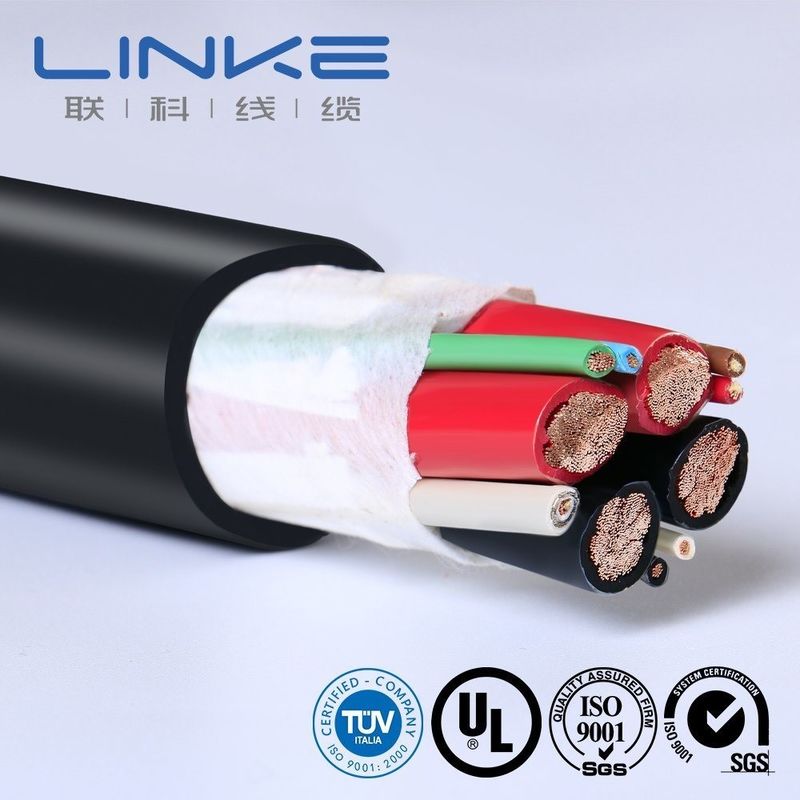

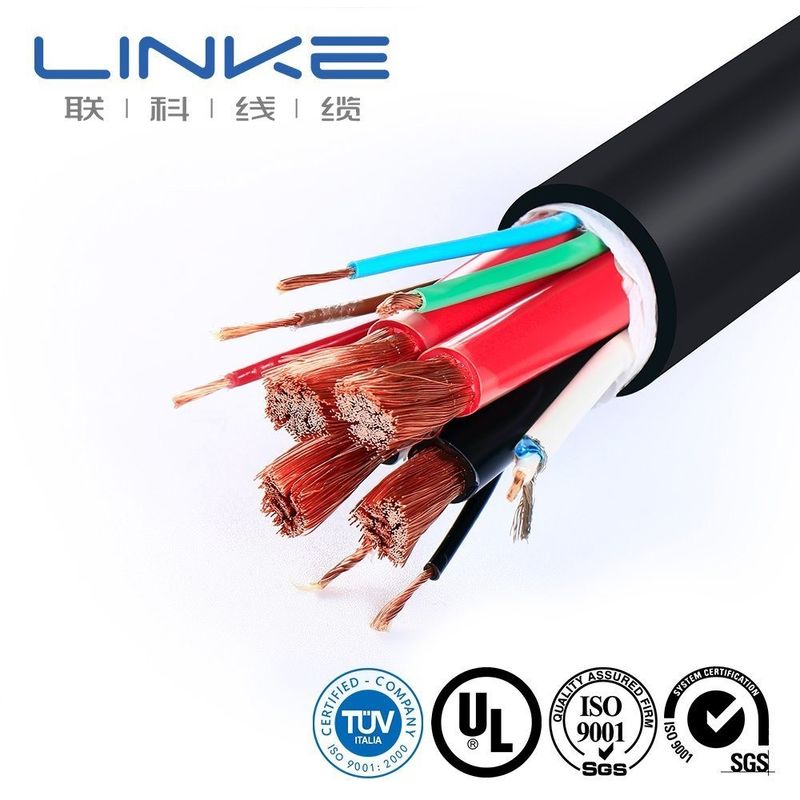

তারের নির্মাণ
- কন্ডাক্টর:নমনীয় বেয়ার annealed তামার তার
- অন্তরণ:সিলিকন
- জ্যাকেট বিকল্প:কালো, কমলা, লাল বা হলুদ নীল, একক এবং ডবল উত্তাপ
- SQ MM আকার (ইউরোপীয় শৈলী):4 বর্গ মিমি থেকে 240 বর্গ মিমি
- AWG আকার (উত্তর আমেরিকান শৈলী):0AWG-10AWG
- তাপমাত্রা পরিসীমা:-60°C থেকে 200°C
পণ্য কাস্টমাইজেশন বিকল্প
| ব্র্যান্ড |
লিঙ্ক |
ক্রস সেকশন (মিমি²) |
0.01-500 মিমি² |
| ওয়্যার গেজ (AWG) |
[যেমন, 24AWG, 28AWG] |
কন্ডাক্টর |
টিন করা কপার/বেয়ার কপার, ক্লায়েন্টের প্রয়োজনীয়তার উপর ভিত্তি করে |
| নিরোধক উপাদান |
PVC/TPU/সিলিকন রাবার/PE/PP/XLPE/নাইলন/অন্যান্য |
জ্যাকেট উপাদান |
[পিভিসি/পিইউ/রাবার/বিনুনি/ইত্যাদি] |
| সার্টিফিকেশন |
RoHS/REACH/UL/CE/IP68/ইত্যাদি |
কাস্টম দৈর্ঘ্য |
[যেমন, 1m, 3ft, 5m ±5% সহনশীলতা] |
| তারের ধরন |
[মেডিকেল/পাওয়ার/অডিও/কোএক্সিয়াল/ইলেক্ট্রিক্যাল/অটোমোটিভ/এনার্জি স্টোরেজ//ইত্যাদি] |
শিল্ডিং |
[শিল্ডেড/আনশিল্ডেড/ব্রেইড শিল্ড] |
| প্রতিবন্ধকতা |
[যেমন, 75Ω (কোঅক্সিয়াল তারের জন্য)] |
মুদ্রণ/লোগো |
[পাঠ্য/লেবেল/লোগো, সর্বোচ্চ। 20 অক্ষর] |
| বেন্ড ব্যাসার্ধ |
[যেমন, ≥5* তারের ব্যাস] |
বর্তমান রেটিং |
[যেমন, 5A] |
| ভোল্টেজ রেটিং |
[যেমন, 30V AC/DC] |
সংযোগকারী উপাদান |
[সোনার ধাতুপট্টাবৃত/নিকেল-ধাতুপট্টাবৃত/ব্রাস/ইত্যাদি] |
| সংযোগকারী |
[যেমন, USB Type-C, 3.5mm জ্যাক, RJ45] |
জ্যাকেট |
XLPE বা PE বা PVC রাবার |
| ডেলিভারি সময় |
অর্ডার নিশ্চিত করার 7-14 দিন পরে |
রং |
[কালো/সাদা/লাল/কাস্টম প্যানটোন/ইত্যাদি] |
| তাপমাত্রা |
মাইনাস-70℃ থেকে 350℃(-70℃~350℃) |
প্যাকেজ |
রোল/বক্স/প্লেট/কাস্টম |
| সাপোর্টিং সার্ভিস |
কাস্টম ক্যাবল, এন্ড টু এন্ড সলিউশন, যার মধ্যে সুনির্দিষ্ট কাটিং, ক্রিম্পিং এবং লাগস ইনস্টল করা (উদাহরণস্বরূপ, তামা/নিকেল ধাতুপট্টাবৃত উপাদান উল্লেখ করুন) |
স্বাধীন পরীক্ষাগার • সম্পূর্ণ পরীক্ষার সরঞ্জাম • সম্পূর্ণ গুণমান নিয়ন্ত্রণ
আমরা উচ্চতর মানের এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করতে কঠোর মান দ্বারা প্রতিটি পণ্য পরীক্ষা.
মান নিয়ন্ত্রণ এবং পরীক্ষা
| না. |
টেস্ট আইটেম |
পরীক্ষার শর্ত |
পরীক্ষার প্রয়োজনীয়তা |
টেস্ট ডেটা |
ফলাফল |
| 1 |
কাঠামো পরিদর্শন |
1. তারের আকার টেবিল 2 মেনে চলুন। ন্যূনতম বেধ ≥ গড় বেধের 80% |
তারের আকার টেবিল সঙ্গে মেনে চলুন |
পরীক্ষার রেকর্ড পড়ুন |
পাস |
| 2 |
থার্মাল শক |
নির্দিষ্ট আকারের একটি লোহার রডের উপর নমুনাটি বাতাস করুন, নির্দিষ্ট তাপমাত্রায় 1 ঘন্টার জন্য একটি বয়সী চুলায় রাখুন, নমুনাটিকে কমপক্ষে 30 মিনিটের জন্য ঘরের তাপমাত্রায় ঠান্ডা করুন, তারপর নমুনাটি পর্যবেক্ষণ করুন |
নমুনা পৃষ্ঠে কোন ফাটল নেই |
কোনো ফাটল নেই |
পাস |
| 3 |
তাপ বিকৃতি |
1. নমুনা বেধ পরিমাপ (মার্ক পরিমাপ অবস্থান)2. নির্দিষ্ট তাপমাত্রায় 1 ঘন্টা 3 এর জন্য প্রিহিটিং করার জন্য নমুনা এবং টেস্ট ফিক্সচারটি বার্ধক্য ওভেনে রাখুন। 1 ঘন্টা 4 জন্য পরীক্ষার ফিক্সচারের চাপ কলামের নিচে নমুনা রাখুন। একই অবস্থানে নমুনার বেধ পুনরায় পরিমাপ করুন |
1. নমুনা চাপ কলাম বা এক্সপোজ কন্ডাক্টর দ্বারা ফাটল হবে না. বেধ হ্রাস ≤ 50% |
পরীক্ষার রেকর্ড পড়ুন |
পাস |
| 4 |
FT2 |
একবার 125 মিমি উচ্চতায় একটি আদর্শ শিখা প্রয়োগ করুন |
1. শিখা তার দৈর্ঘ্য বরাবর প্রচার করা হবে না2. শিখা আশেপাশের দাহ্য পদার্থে ছড়াবে না |
পরীক্ষার রেকর্ড পড়ুন |
পাস |
| 5 |
বার্ধক্য |
1. 200 মিমি-লম্বা খাপের পাঁচটি বিভাগ নিন। 168 ঘন্টার জন্য 158℃ এ বার্ধক্য ওভেনে নমুনাগুলি রাখুন3। নমুনাগুলি নেওয়ার পরে, ঘরের তাপমাত্রা 23±5℃ এ 16 ঘন্টা রাখুন, তারপর বিরতিতে এবং প্রসার্য শক্তি পরীক্ষা করুন |
1. বার্ধক্যের আগে দীর্ঘতা ≥ 300%, বার্ধক্যের পরে দীর্ঘতা ≥ 80% বার্ধক্যের আগে2। বার্ধক্যের আগে প্রসার্য শক্তি > 1.41 কেজি/মিমি², বার্ধক্যের পরে প্রসার্য শক্তি ≥ বার্ধক্যের আগে এর 80% |
পরীক্ষার রেকর্ড পড়ুন |
পাস |
| 6 |
কোল্ড বেন্ড |
নিম্ন-তাপমাত্রার বাক্সে নির্দিষ্ট তাপমাত্রায় 4 ঘন্টার জন্য নমুনা সংরক্ষণ করুন, নির্দিষ্ট বাঁক সহ নির্দিষ্ট আকারের লোহার রডের উপর বাতাসের নমুনা রাখুন, নিম্ন-তাপমাত্রার বাক্স থেকে নমুনা বের করার পরে 30 সেকেন্ডের মধ্যে সম্পূর্ণ ঘুরিয়ে দিন |
নমুনা পৃষ্ঠে কোন ফাটল নেই |
কোনো ফাটল নেই |
পাস |
| 7 |
কন্ডাক্টর প্রতিরোধ |
ডিসি রেজিস্ট্যান্স মিটার দিয়ে এক-মিটার কোর কন্ডাক্টরের প্রতিরোধের পরিমাপ করুন |
20℃ এ, 8AWG ≤ 2.23Ω/কিমি প্রতিরোধের |
পরীক্ষার রেকর্ড পড়ুন |
পাস |
লিংক ক্যাবল টেকনোলজি (ডংগুয়ান) কোং লিমিটেড গবেষণা ও উন্নয়নে মনোনিবেশ করে
কেবল এবং তারের পেশাদার সমাধান প্রদান করুন, বিশেষত এর জন্য
বিভিন্ন শিল্প গ্রাহক। এতে রয়েছে:
হিউম্যানয়েড রোবট কেবল,
এআই পাওয়ার কেবল/ডেটা কেবল,
অর্ধপরিবাহী তারের/শিল্প স্বয়ংক্রিয় তার,
সেন্সর তার,
নতুন শক্তি তার,
মেডিকেল বিউটি তার,
UL তারের তার,
Linke কেবলের বৈচিত্র্যপূর্ণ পণ্য উন্নয়ন ক্ষমতা এবং প্রযুক্তিগত ক্ষমতা বৈচিত্র্যপূর্ণ সমর্থন আছে
গ্রাহকের প্রয়োজন। আমরা নিম্নলিখিত পণ্য অনুমোদন পেয়েছি: UL 758, CCC, RoHs, REACH, CE; আমরা
নিম্নলিখিত মান ব্যবস্থাপনা সিস্টেম প্রাপ্ত হয়েছে: ISO 9001-2015 (সমস্ত পণ্য); ISO 13485
(চিকিৎসা যন্ত্রপাতি এবং যন্ত্রপাতি), IATF 16949 (অটো ইন্ডাস্ট্রি)
প্রস্তুতকারকের প্রোফাইল
ওয়্যার এবং তারের প্রস্তুতকারক Linke কেবল টেকনোলজি কোং, লিমিটেড চীনের একটি শীর্ষস্থানীয় কেবল সরবরাহকারী যার গবেষণা ও উন্নয়ন, তার এবং তারের পণ্যগুলির উত্পাদন এবং বিপণনে 10 বছরেরও বেশি অভিজ্ঞতা রয়েছে। আমরা বিশ্বব্যাপী বিভিন্ন তারের এবং কাস্টম তারের সমাধান প্রদানে বিশেষজ্ঞ, এর মধ্যে রয়েছে:
- ইভি চার্জিং তার
- মেডিকেল তারের
- সিলিকন তারের
- বসন্ত তারের
- বিনুনি তারের
- টুইনলোব ক্যাবল
- ইউএল তার
- মোটরগাড়ি তারের
Linke Cable-এ, আমরা গ্রাহকদের জন্য আরও ভালো তারের বিকাশ করতে এবং জীবনযাত্রার মান উন্নত করতে একটি প্রকৌশলী থেকে প্রকৌশলী পদ্ধতি ব্যবহার করি।
আমাদের সার্টিফিকেশন
- UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (একক কন্ডাক্টর, থার্মোপ্লাস্টিক নিরোধক)
- UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL2825, UL620, UL620, UL620
- ISO9001 এবং ISO13485, TS16949
- CNR- যন্ত্রপাতি ওয়্যারিং উপাদান
- এক্সট্রুডেড পিভিসি ইনসুলেটেড সিঙ্গেল, রেটেড 105ºC, 1000V, ক্লাস I, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
- এক্সট্রুডেড পিভিসি অ-অখণ্ড জ্যাকেটেড কেবল, 105ºC, 1000V, শ্রেণী I, শ্রেণী বা শ্রেণী I/II, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2 রেট
- এক্সট্রুডেড টিপিইউ অ-অখণ্ড জ্যাকেটেড কেবল, 80ºC, 300V, শ্রেণী I, শ্রেণী বা শ্রেণী I/II, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2 রেট
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. আপনি একটি প্রস্তুতকারক বা ট্রেডিং কোম্পানি?
আমরা একজন পেশাদার প্রস্তুতকারক। আমরা আপনার অর্ডার শুরু থেকে শেষ পর্যন্ত নিয়ন্ত্রণ করতে পারি। আমাদের সাথে দেখা করতে স্বাগতম - আমরা আপনাকে সেনজেনে নিয়ে যাব।
2. আমি কিভাবে আপনার গুণমান পরীক্ষা করার জন্য একটি নমুনা পেতে পারি?
নমুনা আপনার জন্য বিনামূল্যে. নতুন ক্লায়েন্টরা কুরিয়ার খরচের জন্য অর্থ প্রদান করবে বলে আশা করা হচ্ছে।
3. আপনার সর্বনিম্ন অর্ডার পরিমাণ কত?
সাধারণত 100 মি. যাইহোক, তারের খুব ভারী. আমরা উচ্চ মালবাহী খরচ এড়াতে একটি উপযুক্ত পরিমাণ অর্ডার সুপারিশ. সমুদ্র পরিবহন সেরা বিকল্প।
4. আমি কি ছাড় পেতে পারি?
ডিসকাউন্ট আপনার পরিমাণ উপর নির্ভর করে. আমরা ছাড় দিতে পারি এবং মালবাহী খরচ কভার করতে পারি। বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন.
5. আপনার কোম্পানি OEM উত্পাদন গ্রহণ করে?
হ্যাঁ, আমরা আপনার কোম্পানির নাম মুদ্রণ করতে পারি এবং এমনকি আপনার কোম্পানির প্রচারের জন্য মানসম্পন্ন কার্ড কাস্টমাইজ করতে পারি।
