ইলেকট্রিক গাড়ির জন্য নমনীয় নির্মাণ এবং উচ্চ কারেন্ট রেটিং সহ উচ্চ-কার্যকারিতা ডিসি ফাস্ট চার্জিং কেবল।
কেবলের স্পেসিফিকেশন
ডিসি চার্জিং কেবল: 350A | 1/0AWG x 4C + 18AWG (CP: শিল্ডিং)1C + 14AWG ×1C + 18AWG x 2P + 18AWG x 1C | OD=35mm TPE Sheath
পণ্যের সংক্ষিপ্ত বিবরণ
এই ডিসি 350 অ্যাম্পিয়ার ফাস্ট ইলেকট্রিক ভেহিকেল চার্জিং কেবলটি উচ্চ-কার্যকারিতা চার্জিং অ্যাপ্লিকেশনের জন্য তৈরি করা হয়েছে। কেবল অ্যাসেম্বলিতে অন্তর্ভুক্ত রয়েছে:
- সর্বোচ্চ কারেন্ট সরবরাহের জন্য 4টি পাওয়ার কেবল
- সুরক্ষার জন্য 1টি সবুজ গ্রাউন্ড কেবল
- সিগন্যাল ইন্টিগ্রিটির জন্য 1টি হলুদ কোঅক্সিয়াল তার
- চার্জিং ব্যবস্থাপনার জন্য 1টি নীল কন্ট্রোল কেবল
- যোগাযোগের জন্য 2 জোড়া সিগন্যাল তার
উন্নত ইনসুলেশন বৈশিষ্ট্য সহ ডিজাইন করা, এই কেবলটি শিখা প্রতিরোধ, তেল প্রতিরোধ, বার্ধক্য প্রতিরোধ এবং নমনীয়তার জন্য কঠোর মান পূরণ করে। আমেরিকান বাজারের জন্য ইউএল সার্টিফাইড, এটি বৃহৎ আউটপুট কারেন্ট, উচ্চ পাওয়ার ক্ষমতা এবং দ্রুত চার্জিং গতি সরবরাহ করে।
প্রযুক্তিগত স্পেসিফিকেশন
বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার |
স্পেসিফিকেশন |
| রেটেড ভোল্টেজ |
ডিসি 1000V |
| রেটেড তাপমাত্রা |
জ্যাকেট: -40°C থেকে 90°C
ইনসুলেশন: -40°C থেকে 125°C |
| সর্বোচ্চ কন্ডাক্টর রেজিস্ট্যান্স (20°C) |
A: 0.242Ω/km
B: 0.78Ω/km
C: 4.95Ω/km
D&E: 26Ω/km |
| ইনসুলেশন ভোল্টেজ উইথস্ট্যান্ড (কোর A & B, 10m) |
AC 2.5kV/5min, লিকেজ কারেন্ট ≤5mA |
| সম্পূর্ণ কেবল ভোল্টেজ উইথস্ট্যান্ড (কোর A থেকে A & B, 10m) |
AC 3.5kV/15min, লিকেজ কারেন্ট ≤5mA |
| ন্যূনতম ইনসুলেশন রেজিস্ট্যান্স (20°C, কোর A থেকে A&B) |
500MΩ.km |
ভৌত বৈশিষ্ট্য
| বৈশিষ্ট্য |
স্পেসিফিকেশন |
| টান শক্তি |
≥20MPa |
| প্রসারণ |
≥300% |
| বার্ধক্যজনিত অবস্থা |
110±1°C×168h |
| মূল টান শক্তির শতাংশ |
≤±30% |
| মূল প্রসারণের শতাংশ |
≤±30% |
| শিখা পরীক্ষা |
GB/T 18380.12-2008 |
| উচ্চ তাপমাত্রা চাপ পরীক্ষা |
≤50% |
| তাপ শক পরীক্ষা |
কোন ফাটল নেই |
| সামঞ্জস্যতা পরীক্ষা |
GB/T 33594 |
| চাপ প্রতিরোধ পরীক্ষা |
GB/T 33594 |
| বাঁকানো পরীক্ষা |
GB/T 33594 |
| ন্যূনতম বাঁক ব্যাসার্ধ |
6×OD |
| ঘর্ষণ প্রতিরোধ |
≥2000 বার |
| কৃত্রিম আবহাওয়া পরীক্ষা |
GB/T 33594 |
| নিম্ন-তাপমাত্রা প্রভাব পরীক্ষা |
-40°C×16H, কোন ফাটল নেই |
| রাসায়নিকের বিরুদ্ধে প্রতিরোধ |
GB/T 33594 |
| রাসায়নিক স্ট্রেস অ্যাসিড |
N-Oxal-acid ক্ষারীয় দ্রবণ, N-sodium hydroxide দ্রবণ: GB/T 33594 |
| যানবাহন রোলিং |
GB/T 20234.1-2015 7.21 এর সাথে সামঞ্জস্যপূর্ণ প্রয়োজনীয়তা এবং পরীক্ষার পদ্ধতি |
কেবলের গঠন
| ধরন |
কন্ডাক্টর (mm²) |
গঠন (N/mm) |
কন্ডাক্টর DIA (mm) |
উপাদান |
পুরুত্ব (mm) |
ইনসুলেশন উপাদান |
ইনসুলেশন OD (mm) |
20°C কন্ডাক্টর রেজিস্ট্যান্স (Ω/KM) |
| EV-YJ |
1.5 |
48/0.20 |
1.60 |
তামা |
0.6 |
সিলিকন |
2.90±0.15 |
≤12.7 |
| EV-YJ |
2.5 |
80/0.20 |
2.06 |
তামা |
0.7 |
সিলিকন |
3.50±0.15 |
≤7.60 |
| EV-YJ |
4 |
128/0.20 |
2.62 |
তামা |
0.8 |
সিলিকন |
4.30±0.15 |
≤4.71 |
| EV-YJ |
6 |
196/0.20 |
3.50 |
তামা |
0.8 |
সিলিকন |
5.10±0.20 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
4.50 |
তামা |
1.00 |
সিলিকন |
6.70±0.20 |
≤1.82 |
| EV-YJ |
16 |
513/0.20 |
5.70 |
তামা |
1.10 |
সিলিকন |
8.00±0.30 |
≤1.16 |
| EV-YJ |
25 |
798/0.20 |
7.10 |
তামা |
1.3 |
সিলিকন |
9.80±0.30 |
≤0.743 |
| EV-YJ |
35 |
1121/0.20 |
8.50 |
তামা |
1.3 |
সিলিকন |
11.40±0.30 |
≤0.527 |
| EV-YJ |
50 |
1596/0.20 |
10.10 |
তামা |
1.50 |
সিলিকন |
13.50±0.30 |
≤0.368 |
| EV-YJ |
70 |
2242/0.20 |
12.10 |
তামা |
1.50 |
সিলিকন |
15.50±0.40 |
≤0.259 |
| EV-YJ |
95 |
3034/0.20 |
14.10 |
তামা |
1.50 |
সিলিকন |
17.50±0.50 |
≤0.196 |

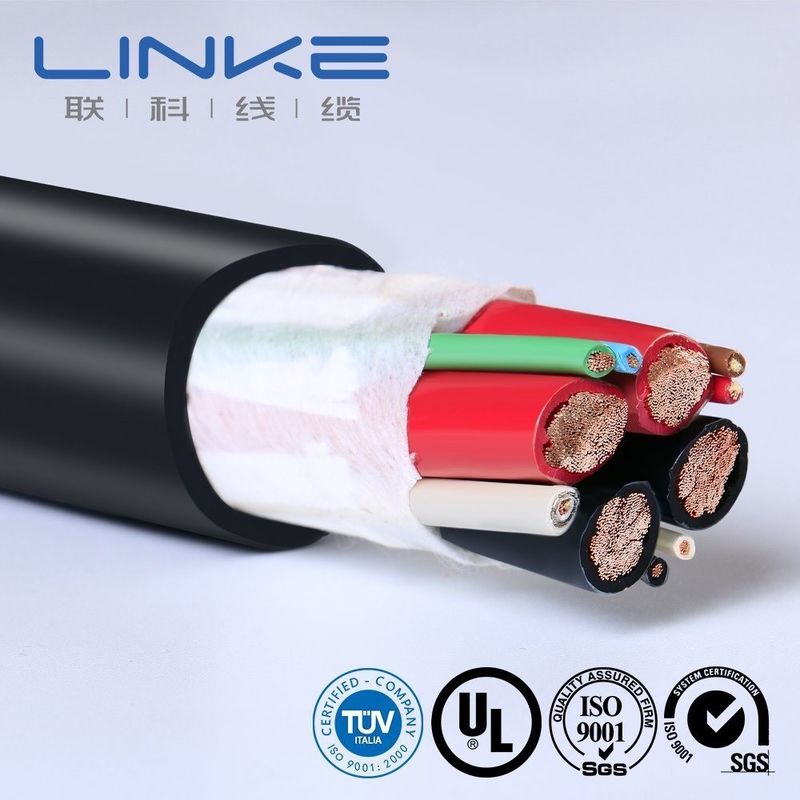

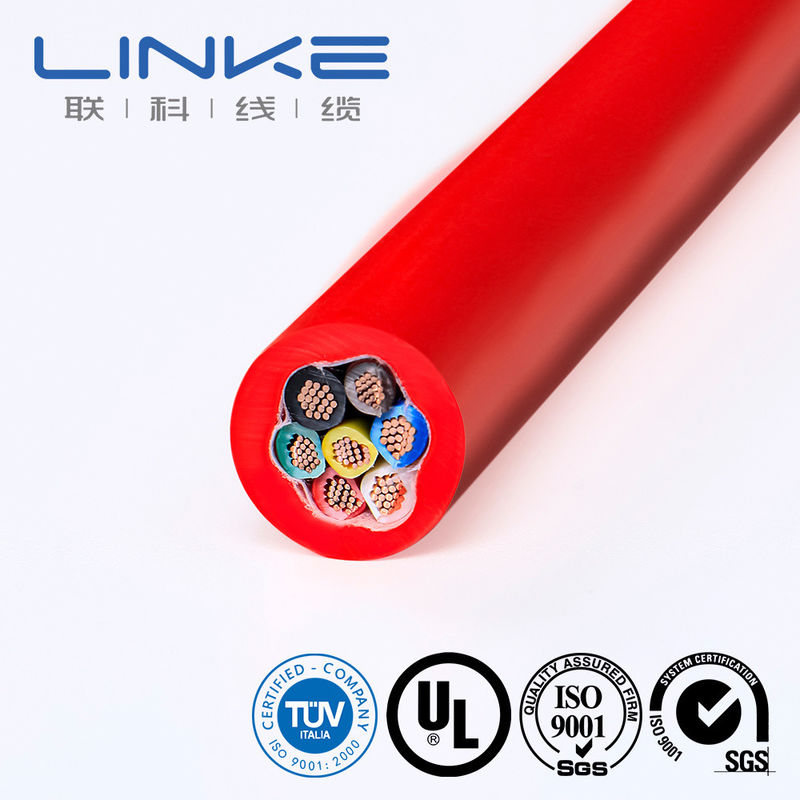

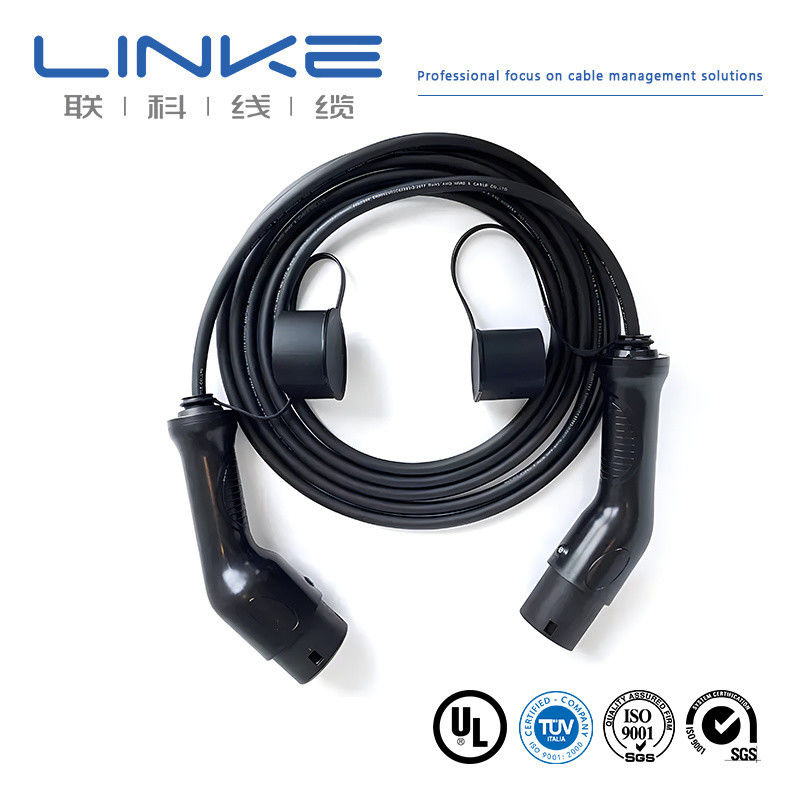

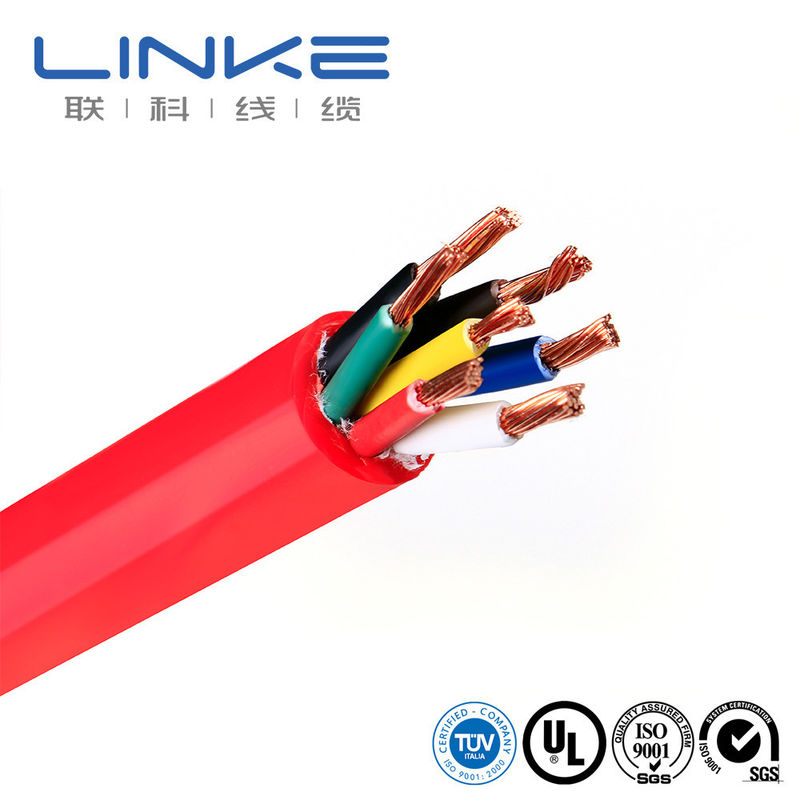

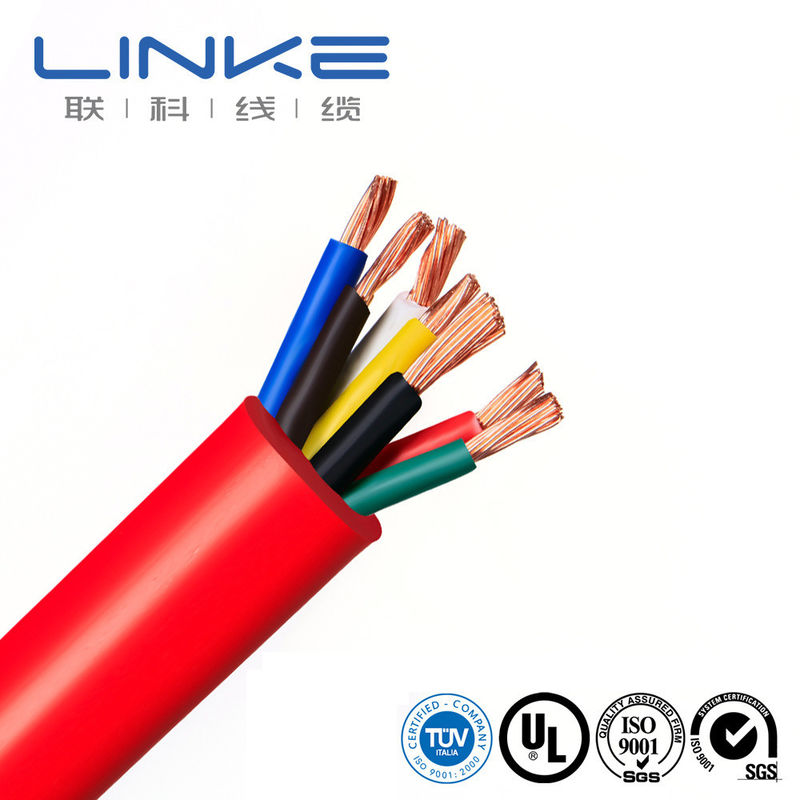

পণ্যের ছবি
প্রস্তুতকারকের প্রোফাইল
লিঙ্কে কেবল টেকনোলজি কোং, লিমিটেড চীনের একটি শীর্ষস্থানীয় তার এবং কেবল প্রস্তুতকারক, যার ১০ বছরের বেশি শিল্প অভিজ্ঞতা রয়েছে। উচ্চ-মানের কেবলগুলির গবেষণা, উন্নয়ন, উৎপাদন এবং বিপণনে বিশেষজ্ঞ, আমরা বিশ্ব বাজারের জন্য ব্যাপক কেবল সমাধান সরবরাহ করি।
বিশেষত্ব
- ইভি চার্জিং কেবল
- মেডিকেল কেবল
- সিলিকন কেবল
- স্প্রিং কেবল
- ব্রেইডেড কেবল
- টাওলবে কেবল
- ইউএল তার
- অটোমোটিভ কেবল
লিঙ্কে কেবল-এ, আমরা উন্নত কেবল সমাধান তৈরি করতে ইঞ্জিনিয়ার-টু-ইঞ্জিনিয়ার পদ্ধতি ব্যবহার করি যা পণ্যের কার্যকারিতা বৃদ্ধি করে এবং জীবনযাত্রার মান উন্নত করে।
| ব্র্যান্ড |
LINKE |
ক্রস সেকশন (mm²) |
0.01-500mm² |
| তারের গেজ (AWG) |
[যেমন, 24AWG, 28AWG] |
কন্ডাক্টর |
টিনযুক্ত তামা / খালি তামা, গ্রাহকের প্রয়োজনীয়তার উপর ভিত্তি করে |
| ইনসুলেশন উপাদান |
PVC/TPU/সিলিকন রাবার/PE/PP/XLPE/নাইলন/অন্যান্য |
জ্যাকেট উপাদান |
[PVC/PU/রাবার/ব্রেইড/ইত্যাদি] |
| সার্টিফিকেশন |
RoHS/REACH/UL/CE/IP68/ইত্যাদি |
কাস্টম দৈর্ঘ্য |
[যেমন, 1m, 3ft, 5m ±5% সহনশীলতা] |
| কেবলের প্রকার |
[মেডিকেল/পাওয়ার/অডিও/কোঅক্সিয়াল/ইলেকট্রিক্যাল/অটোমোটিভ/এনার্জি স্টোরেজ//ইত্যাদি] |
শিল্ডিং |
[শিল্ডেড/আনশিল্ডেড/ব্রেইড শিল্ড] |
| প্রতিবন্ধকতা |
[যেমন, 75Ω (কোঅক্সিয়াল কেবলের জন্য)] |
প্রিন্টিং/লোগো |
[টেক্সট/লেবেল/লোগো, সর্বোচ্চ 20 অক্ষর] |
| বাঁক ব্যাসার্ধ |
[যেমন, ≥5× কেবলের ব্যাস] |
কারেন্ট রেটিং |
[যেমন, 5A] |
| ভোল্টেজ রেটিং |
[যেমন, 30V AC/DC] |
কানেক্টর উপাদান |
[গোল্ড-প্লেটেড/নিকেল-প্লেটেড/ব্রাস/ইত্যাদি] |
| কানেক্টর |
[যেমন, USB Type-C, 3.5mm Jack, RJ45] |
জ্যাকেট |
XLPE বা PE বা PVC রাবার |
| ডেলিভারির সময় |
অর্ডার নিশ্চিত করার 7-14 দিন পর |
রঙ |
[কালো/সাদা/লাল/কাস্টম প্যান্টোন/ইত্যাদি] |
| তাপমাত্রা |
মাইনাস-70°C থেকে 350°C (-70°C ~ 350°C) |
প্যাকেজ |
রোল/বক্স/প্লেট/কাস্টম |
| সহায়ক পরিষেবা |
কাস্টম কেবল, এন্ড-টু-এন্ড সমাধান, যার মধ্যে রয়েছে নির্ভুল কাটিং, ক্রিম্পিং এবং লাগগুলির ইনস্টলেশন (উপাদান নির্দিষ্ট করুন, যেমন, তামা/নিকেল প্লেটেড) |
স্বাধীন ল্যাবরেটরি • সম্পূর্ণ টেস্টিং সরঞ্জাম • সম্পূর্ণ মান নিয়ন্ত্রণ
আমরা উন্নত মান এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করতে প্রতিটি পণ্য কঠোর মান দ্বারা পরীক্ষা করি।
| নং। |
পরীক্ষার আইটেম |
পরীক্ষার শর্ত |
পরীক্ষার প্রয়োজনীয়তা |
পরীক্ষার ডেটা |
ফলাফল |
| 1 |
গঠন পরিদর্শন |
1. তারের আকারের টেবিলের সাথে সামঞ্জস্যপূর্ণ 2. ন্যূনতম পুরুত্ব ≥ গড় পুরুত্বের 80% |
তারের আকারের টেবিলের সাথে সামঞ্জস্যপূর্ণ |
পরীক্ষার রেকর্ডের উল্লেখ করুন |
পাস |
| 2 |
তাপ শক |
নির্দিষ্ট আকারের লোহার রডের উপর নমুনাটি মুড়ে নিন, নির্দিষ্ট তাপমাত্রায় একটি এজিং ওভেনে 1 ঘন্টা রাখুন, নমুনাটি ঘরের তাপমাত্রায় কমপক্ষে 30 মিনিটের জন্য ঠান্ডা করুন, তারপর নমুনাটি পর্যবেক্ষণ করুন |
নমুনার পৃষ্ঠে কোন ফাটল নেই |
কোন ফাটল নেই |
পাস |
| 3 |
তাপ বিকৃতি |
1. নমুনার পুরুত্ব পরিমাপ করুন (পরিমাপের অবস্থান চিহ্নিত করুন) 2. নির্দিষ্ট তাপমাত্রায় 1 ঘন্টার জন্য এজিং ওভেনে নমুনা এবং পরীক্ষার ফিক্সচার রাখুন 3. 1 ঘন্টার জন্য পরীক্ষার ফিক্সচারের চাপ কলামের অধীনে নমুনা রাখুন 4. একই অবস্থানে নমুনার পুরুত্ব পুনরায় পরিমাপ করুন |
1. চাপ কলাম দ্বারা নমুনা ফাটবে না বা কন্ডাক্টর প্রকাশ করবে না 2. পুরুত্ব হ্রাস ≤ 50% |
পরীক্ষার রেকর্ডের উল্লেখ করুন |
পাস |
| 4 |
FT2 |
125 মিমি উচ্চতায় একটি স্ট্যান্ডার্ড শিখা একবার প্রয়োগ করুন |
1. শিখা তার দৈর্ঘ্য বরাবর ছড়াবে না 2. শিখা কাছাকাছি দাহ্য পদার্থে ছড়াবে না |
পরীক্ষার রেকর্ডের উল্লেখ করুন |
পাস |
| 5 |
বার্ধক্য |
1. 200 মিমি লম্বা শীথের পাঁচটি অংশ নিন 2. 158°C তাপমাত্রায় 168 ঘন্টার জন্য এজিং ওভেনে নমুনা রাখুন 3. নমুনাগুলি বের করার পর, 16 ঘন্টার জন্য ঘরের তাপমাত্রায় 23±5°C এ রাখুন, তারপর ব্রেকের প্রসারণ এবং টান শক্তি পরীক্ষা করুন |
1. বার্ধক্যের আগে প্রসারণ ≥ 300%, বার্ধক্যের পরে প্রসারণ ≥ বার্ধক্যের আগের 80% 2. বার্ধক্যের আগে টান শক্তি > 1.41kg/mm², বার্ধক্যের পরে টান শক্তি ≥ বার্ধক্যের আগের 80% |
পরীক্ষার রেকর্ডের উল্লেখ করুন |
পাস |
| 6 |
ঠান্ডা বাঁক |
নির্দিষ্ট তাপমাত্রায় 4 ঘন্টার জন্য নমুনাটি নিম্ন-তাপমাত্রার বাক্সে সংরক্ষণ করুন, নমুনাটি নির্দিষ্ট আকারের লোহার রডের উপর নির্দিষ্ট পাক দিয়ে মুড়ে নিন, নিম্ন-তাপমাত্রার বাক্স থেকে নমুনাটি বের করার 30 সেকেন্ডের মধ্যে মোড়ানো সম্পন্ন করুন |
নমুনার পৃষ্ঠে কোন ফাটল নেই |
কোন ফাটল নেই |
পাস |
| 7 |
কন্ডাক্টর রেজিস্ট্যান্স |
ডিসি রেজিস্ট্যান্স মিটার দিয়ে এক মিটার কোর কন্ডাক্টরের রেজিস্ট্যান্স পরিমাপ করুন |
20°C তাপমাত্রায়, 8AWG এর রেজিস্ট্যান্স ≤ 2.23Ω/km |
পরীক্ষার রেকর্ডের উল্লেখ করুন |
পাস |
লিঙ্কে কেবল টেকনোলজি (ডংগুয়ান) কোং লিমিটেড গবেষণা ও উন্নয়নে মনোনিবেশ করে এবং
কেবল ও তারের জন্য পেশাদার সমাধান সরবরাহ করে, বিশেষ করে
বিভিন্ন শিল্প গ্রাহকদের জন্য। এতে অন্তর্ভুক্ত রয়েছে:
হিউম্যানয়েড রোবট কেবল,
এআই পাওয়ার কেবল/ডেটা কেবল,
সেমিকন্ডাক্টর কেবল/শিল্প স্বয়ংক্রিয় কেবল,
সেন্সর কেবল,
নতুন শক্তি কেবল,
মেডিকেল বিউটি ওয়্যার,
ইউএল তার কেবল,
লিঙ্কে কেবলের বৈচিত্র্যময় পণ্যের উন্নয়ন ক্ষমতা এবং প্রযুক্তিগত ক্ষমতা রয়েছে যা বৈচিত্র্যময়
গ্রাহকের চাহিদা পূরণ করে। আমরা নিম্নলিখিত পণ্যের অনুমোদন পেয়েছি: ইউএল 758, সিসিসি, রোহস, রিচ, সিই; আমরা
নিম্নলিখিত মান ব্যবস্থাপনা সিস্টেম পেয়েছি: আইএসও 9001-2015 (সমস্ত পণ্য); আইএসও 13485
(মেডিকেল সরঞ্জাম ও যন্ত্র)
IATF 16949 (অটো শিল্প)
গুণমান সার্টিফিকেশন
গুণমান সার্টিফিকেশন
গুণমান সার্টিফিকেশন
আমাদের পণ্যগুলি নিম্নলিখিত আন্তর্জাতিক মান পূরণ করে:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (একক কন্ডাক্টর, থার্মোপ্লাস্টিক ইনসুলেশন)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 এবং ISO13485, TS16949
CNR - অ্যাপ্লায়েন্স ওয়্যারিং মেটেরিয়াল
এক্সট্রুডেড পিভিসি ইনসুলেটেড সিঙ্গেল, রেটেড 105°C, 1000V, ক্লাস I, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
এক্সট্রুডেড পিভিসি নন-ইন্টিগ্রাল জ্যাকেটেড কেবল, রেটেড 105°C, 1000V, ক্লাস I, ক্লাস বা ক্লাস I/II, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
এক্সট্রুডেড টিপিইউ নন-ইন্টিগ্রাল জ্যাকেটেড কেবল, রেটেড 80°C, 300V, ক্লাস I, ক্লাস বা ক্লাস I/II, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
