IEC 62196-2 এবং SAE J1772 সহ EV নমনীয় তার

IEC 62196-2 এবং SAE J1772 সহ EV নমনীয় তার

1500 ভোল্ট ব্যাটারি ওয়্যারিং হার্নেস

সিলিকন জ্যাকেট ব্যাটারি ওয়্যারিং হারনেস

ইউএল সার্টিফিকেশন ব্যাটারি ওয়্যারিং হার্নেস

উৎপত্তি স্থল:

গুয়াংডং, চীন

পরিচিতিমুলক নাম:

Linke

সাক্ষ্যদান:

3C,UL,TPU,UL758,ROHS,REACH,CE,ISO9001-2015,ISO13485,IATF16949

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
রেটেড ভোল্টেজ:
300-600V
কন্ডাক্টর উপাদান:
নগ্ন তামা আটকে
নিরোধক উপাদান:
থার্মোপ্লাস্টিক (EF2585,85 ± 3 এ)
জ্যাকেট উপাদান:
টিপিইউ
সর্বাধিক কন্ডাক্টর প্রতিরোধের:
এ: 0.242Ω/কিমি বি: 0.78Ω/কিমি সি: 4.95Ω/কিমি ডি ও ই: 26Ω/কিমি
মিনিট নিরোধক প্রতিরোধের:
500mΩ.km
বিশেষভাবে তুলে ধরা:

1500 ভোল্ট ব্যাটারি ওয়্যারিং হার্নেস

,

সিলিকন জ্যাকেট ব্যাটারি ওয়্যারিং হারনেস

,

ইউএল সার্টিফিকেশন ব্যাটারি ওয়্যারিং হার্নেস

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১০০০ মিটার
মূল্য
আলোচনা সাপেক্ষ
প্যাকেজিং বিবরণ
রিকোয়ারমেন্ট অনুযায়ী
ডেলিভারি সময়
৭-১৫ দিন
পরিশোধের শর্ত
অগ্রিম 30% আমানত এবং 70% চূড়ান্ত অর্থপ্রদান পাওয়ার পরে শিপ
যোগানের ক্ষমতা
50000M/DAY
পণ্যের বর্ণনা
পণ্যের স্পেসিফিকেশন
কেবলের নাম ইভি কেবল
কেবলের স্পেসিফিকেশন 2C×80mm2+1C×25mm2+1C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) RoHS কমপ্লায়েন্ট
বিস্তারিত নির্মাণ
আইটেম কন্ডাক্টর উপাদান আকার ও.ডি.(রেফ.)
A : 2C×80mm2 খালি তামার স্ট্র্যান্ডেড 2580/0.20 ±0.008mm 12.40±0.25mm
B : 1C×25mm2 খালি তামার স্ট্র্যান্ডেড 798/0.20 ±0.008mm 7.00±0.20mm
C : 1C×4mm2 খালি তামার স্ট্র্যান্ডেড 224/0.15±0.008mm +10/1#টিনসেল+1000D কেভলার 2.70±0.15mm
ইনসুলেশন বিবরণ
উপাদান ন্যূনতম গড় পুরুত্ব কোনো বিন্দুতে ন্যূনতম পুরুত্ব ও.ডি.
থার্মোপ্লাস্টিক(EF2585,85±3A) 1.60mm 1.34mm 15.60±0.40mm
বৈদ্যুতিক বৈশিষ্ট্য
বৈশিষ্ট্য মান
রেট করা ভোল্টেজ DC 1000V
রেট করা তাপমাত্রা জ্যাকেট -40~90°C, ইনসুলেশন -40~125°C
সর্বোচ্চ কন্ডাক্টর প্রতিরোধ (20°C) A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km

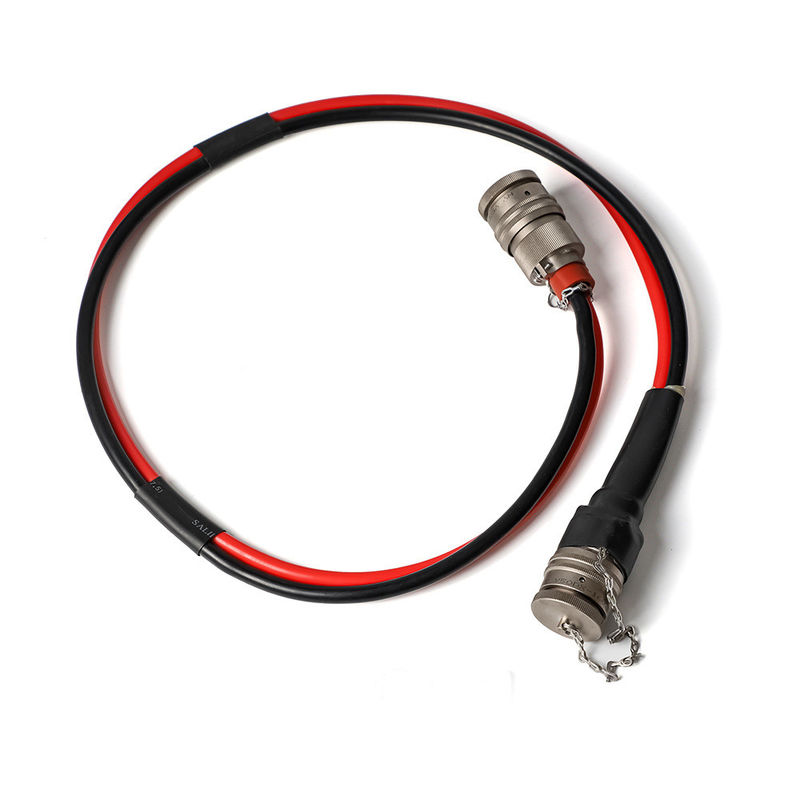

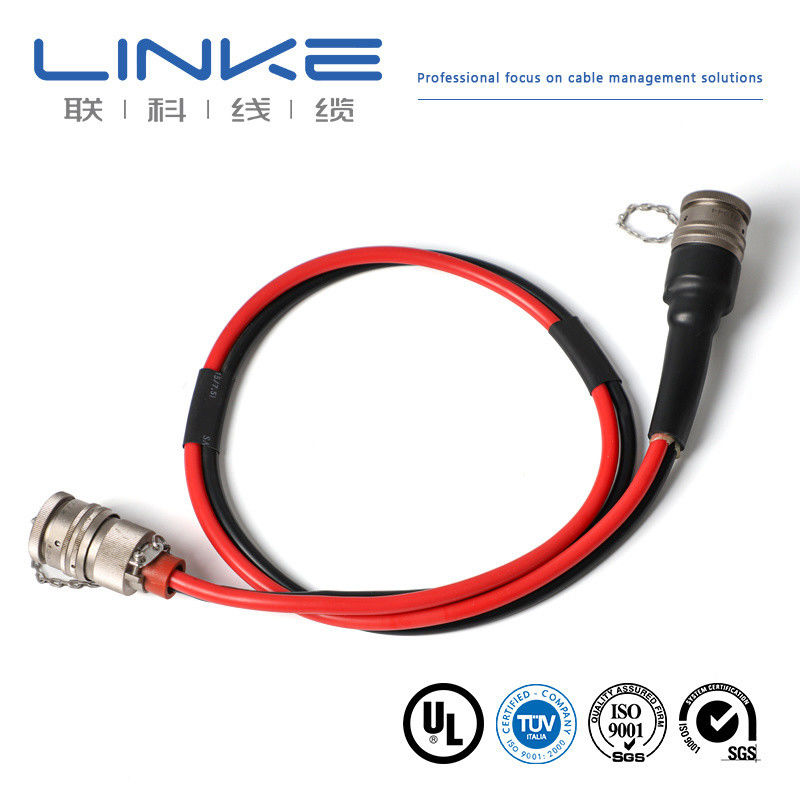

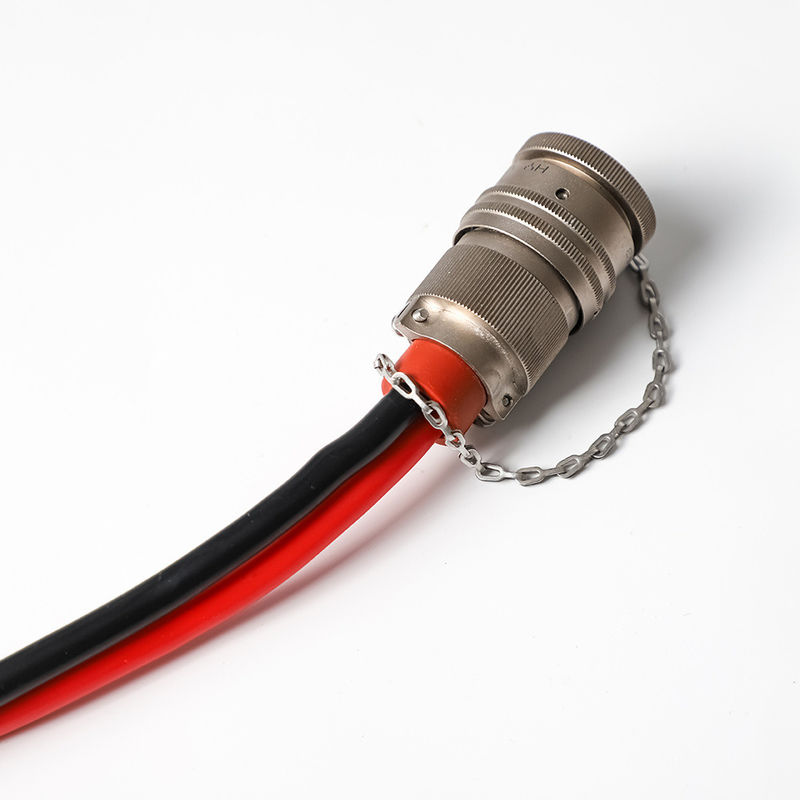

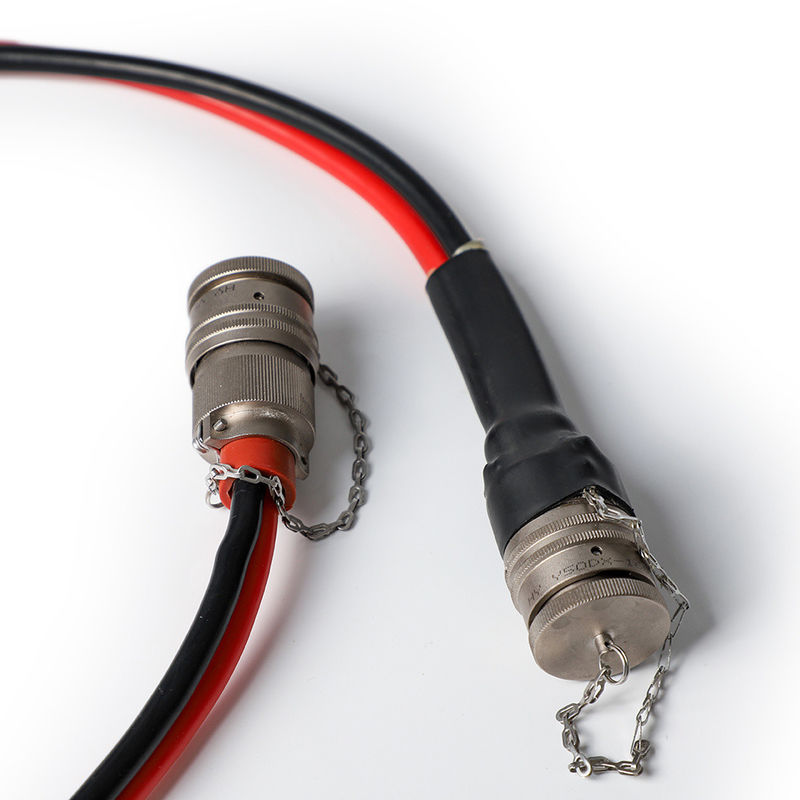

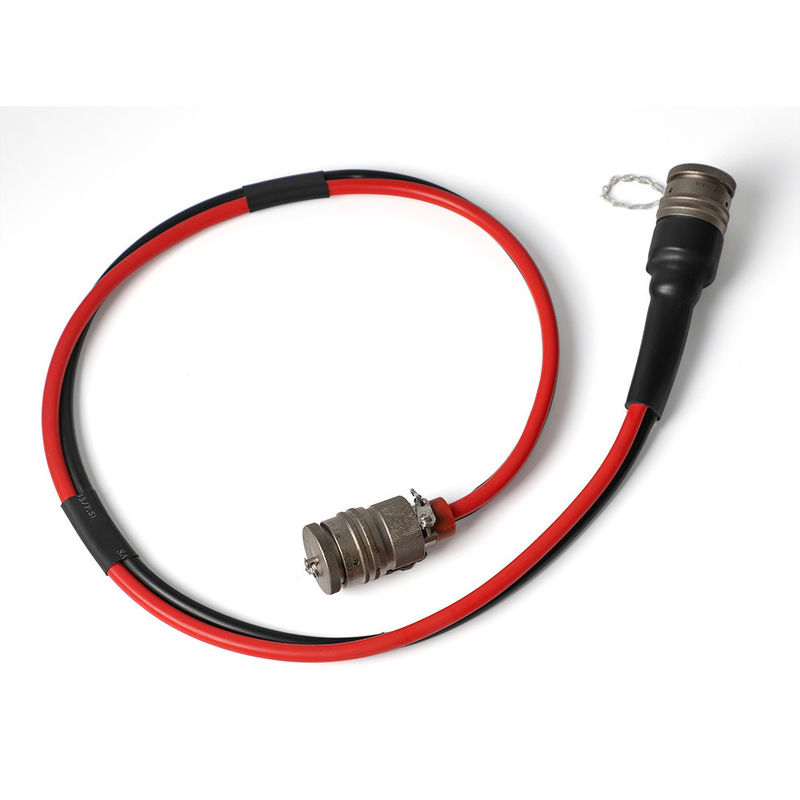

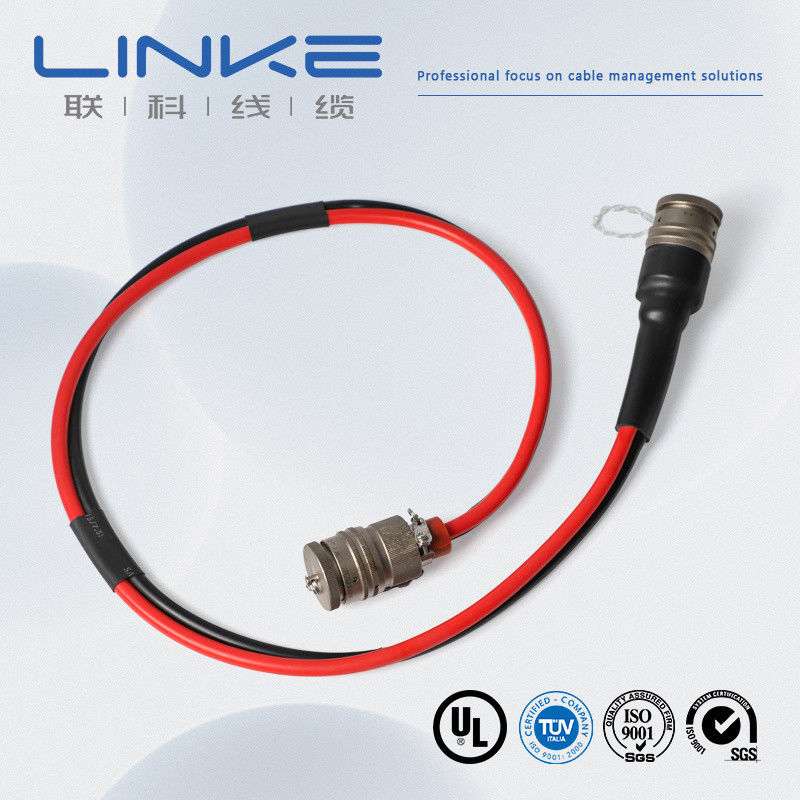

EV Flexible Cable 1500V Battery Wiring Harness with UL Certificate Close-up view of EV Flexible Cable 1500V Battery Wiring Harness
IEC 62196-2 এবং SAE J1772 সহ EV নমনীয় তার
ব্র্যান্ড লিঙ্কে ক্রস সেকশন (mm²) 0.01-500mm²
তারের গেজ (AWG) [যেমন, 24AWG, 28AWG] কন্ডাক্টর টিনযুক্ত তামা / খালি তামা, ক্লায়েন্টের প্রয়োজনীয়তার উপর ভিত্তি করে
ইনসুলেশন উপাদান পিভিসি/টিপিইউ/সিলিকন রাবার/পিই/পিপি/এক্সএলপিই/নাইলন/অন্যান্য জ্যাকেট উপাদান [পিভিসি/পিইউ/রাবার/ব্রেইড/ইত্যাদি]
সার্টিফিকেশন RoHS/REACH/UL/CE/IP68/ইত্যাদি কাস্টম দৈর্ঘ্য [যেমন, 1m, 3ft, 5m ±5% টলারেন্স]
কেবলের প্রকার [মেডিকেল/পাওয়ার/অডিও/কোঅক্সিয়াল/ইলেকট্রিক্যাল/অটোমোটিভ/এনার্জি স্টোরেজ//ইত্যাদি] শিল্ডিং [শিল্ডেড/আনশিল্ডেড/ব্রেইড শিল্ড]
প্রতিবন্ধকতা [যেমন, 75Ω (কোঅক্সিয়াল কেবলের জন্য)] প্রিন্টিং/লোগো [টেক্সট/লেবেল/লোগো, সর্বোচ্চ 20 অক্ষর]
বেন্ড ব্যাসার্ধ [যেমন, ≥5× কেবলের ব্যাস] বর্তমান রেটিং [যেমন, 5A]
ভোল্টেজ রেটিং [যেমন, 30V AC/DC] কানেক্টর উপাদান [গোল্ড-প্লেটেড/নিকেল-প্লেটেড/ব্রাস/ইত্যাদি]
কানেক্টর [যেমন, USB Type-C, 3.5mm জ্যাক, RJ45] জ্যাকেট XLPE বা PE বা PVC রাবার
ডেলিভারি সময় অর্ডার নিশ্চিত করার 7-14 দিন পর রঙ [কালো/সাদা/লাল/কাস্টম প্যান্টোন/ইত্যাদি]
তাপমাত্রা মাইনাস-70°C থেকে 350°C (-70°C ~ 350°C) প্যাকেজ রোল/বক্স/প্লেট/কাস্টম
সহায়ক পরিষেবা মাল্টিকলাম {3}{l}{কাস্টম কেবল, এন্ড-টু-এন্ড সমাধান, সুনির্দিষ্ট কাটিং, ক্রিম্পিং এবং লগ ইনস্টলেশন সহ (উপাদান উল্লেখ করুন, যেমন, তামা/নিকেল প্লেটেড)

IEC 62196-2 এবং SAE J1772 সহ EV নমনীয় তার

স্বাধীন ল্যাবরেটরি•সম্পূর্ণ টেস্টিং সরঞ্জাম•পূর্ণ মান নিয়ন্ত্রণ

আমরা উন্নত মানের এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করতে কঠোর মান দ্বারা প্রতিটি পণ্য পরীক্ষা করি।



না।

পরীক্ষার আইটেম

পরীক্ষার শর্ত

পরীক্ষার প্রয়োজনীয়তা

পরীক্ষার ডেটা

ফলাফল

1

কাঠামো পরিদর্শন

1. তারের আকারের টেবিলের সাথে সঙ্গতিপূর্ণ 2. ন্যূনতম পুরুত্ব ≥ গড় পুরুত্বের 80%

তারের আকারের টেবিলের সাথে সঙ্গতিপূর্ণ

পরীক্ষার রেকর্ডের উল্লেখ করুন

পাস

2

তাপীয় শক

নির্দিষ্ট আকারের লোহার রডের উপর নমুনাটি মুড়ে নিন, নির্দিষ্ট তাপমাত্রায় একটি এজিং ওভেনে 1 ঘন্টা রাখুন, নমুনাটি ঘরের তাপমাত্রায় কমপক্ষে 30 মিনিটের জন্য ঠান্ডা করুন, তারপর নমুনাটি পর্যবেক্ষণ করুন

নমুনার পৃষ্ঠে কোনো ফাটল নেই

কোনো ফাটল নেই

পাস

3

তাপ বিকৃতি

1. নমুনার পুরুত্ব পরিমাপ করুন (পরিমাপের অবস্থান চিহ্নিত করুন) 2. নির্দিষ্ট তাপমাত্রায় 1 ঘন্টার জন্য এজিং ওভেনে নমুনা এবং পরীক্ষার ফিক্সচার রাখুন 3. পরীক্ষার ফিক্সচারের চাপ কলামের অধীনে নমুনাটি 1 ঘন্টার জন্য রাখুন 4. একই অবস্থানে নমুনার পুরুত্ব পুনরায় পরিমাপ করুন

1. চাপ কলাম দ্বারা নমুনাটি ফাটবে না বা কন্ডাক্টর উন্মুক্ত হবে না 2. পুরুত্ব হ্রাস ≤ 50%

পরীক্ষার রেকর্ডের উল্লেখ করুন

পাস

4

FT2

125mm উচ্চতায় একটি স্ট্যান্ডার্ড শিখা একবার প্রয়োগ করুন

1. শিখা তার দৈর্ঘ্য বরাবর ছড়াবে না 2. শিখা কাছাকাছি দাহ্য পদার্থে ছড়াবে না

পরীক্ষার রেকর্ডের উল্লেখ করুন

পাস

5

এজিং

1. 200mm লম্বা শেথের পাঁচটি অংশ নিন 2. 158°C এ এজিং ওভেনে 168 ঘন্টার জন্য নমুনা রাখুন 3. নমুনা বের করার পর, ঘরের তাপমাত্রায় 23±5°C এ 16 ঘন্টার জন্য রাখুন, তারপর ব্রেকের প্রসারণ এবং টেনসাইল শক্তি পরীক্ষা করুন

1. এজিং এর আগে প্রসারণ ≥ 300%, এজিং এর পরে প্রসারণ এজিং এর আগেরটির ≥ 80% 2. এজিং এর আগে টেনসাইল শক্তি > 1.41kg/mm², এজিং এর পরে টেনসাইল শক্তি এজিং এর আগেরটির ≥ 80%

পরীক্ষার রেকর্ডের উল্লেখ করুন

পাস

6

কোল্ড বেন্ড

নির্দিষ্ট তাপমাত্রায় 4 ঘন্টার জন্য নমুনাটি নিম্ন-তাপমাত্রার বাক্সে সংরক্ষণ করুন, নির্দিষ্ট সংখ্যক পাক দিয়ে নির্দিষ্ট আকারের লোহার রডের উপর নমুনাটি মুড়ে নিন, নিম্ন-তাপমাত্রার বাক্স থেকে নমুনাটি বের করার 30 সেকেন্ডের মধ্যে মোড়ানো সম্পন্ন করুন

নমুনার পৃষ্ঠে কোনো ফাটল নেই

কোনো ফাটল নেই

পাস

7

কন্ডাক্টর প্রতিরোধ

DC রেজিস্ট্যান্স মিটার দিয়ে এক মিটার কোর কন্ডাক্টরের প্রতিরোধ পরিমাপ করুন

20°C এ, 8AWG এর প্রতিরোধ ≤ 2.23Ω/km

পরীক্ষার রেকর্ডের উল্লেখ করুন

পাস

লিঙ্কে কেবল প্রযুক্তি (ডংগুয়ান) কোং লিমিটেড গবেষণা ও উন্নয়নে মনোনিবেশ করে এবং

কেবল ও তারের জন্য পেশাদার সমাধান প্রদান করে, বিশেষ করে

বিভিন্ন শিল্প গ্রাহকদের জন্য। এতে অন্তর্ভুক্ত রয়েছে:



হিউম্যানয়েড রোবট কেবল,

এআই পাওয়ার কেবল/ডেটা কেবল,

সেমিকন্ডাক্টর কেবল/শিল্প স্বয়ংক্রিয় কেবল,

সেন্সর কেবল,

নতুন শক্তি কেবল,

মেডিকেল বিউটি ওয়্যার,

ইউএল ওয়্যার কেবল,



লিঙ্কে কেবলের বৈচিত্র্যময় পণ্যের উন্নয়ন ক্ষমতা এবং প্রযুক্তিগত ক্ষমতা রয়েছে যা বৈচিত্র্যময়

গ্রাহকের চাহিদা সমর্থন করে। আমরা নিম্নলিখিত পণ্যের অনুমোদন পেয়েছি: ইউএল 758,সি সি সি,RoHs,REACH,সি ই; আমরা

নিম্নলিখিত মান ব্যবস্থাপনা সিস্টেম পেয়েছি:আইএসও 9001-2015(সমস্ত পণ্য); আইএসও 13485

(মেডিকেল সরঞ্জাম ও যন্ত্রাংশ),আইএটিএফ 16949(অটো শিল্প)



প্রস্তুতকারকের তথ্য

তার এবং কেবল প্রস্তুতকারক লিঙ্কে কেবল টেকনোলজি কোং, লিমিটেড চীনের একটি শীর্ষস্থানীয় কেবল সরবরাহকারী, যার গবেষণা ও উন্নয়ন, উৎপাদন এবং তার ও কেবলের বিপণনে 10 বছরের বেশি অভিজ্ঞতা রয়েছে। আমরা বিশেষায়িত:

  • ইভি চার্জিং কেবল
  • মেডিকেল কেবল
  • সিলিকন কেবল
  • অটোমোটিভ কেবল
  • কাস্টম কেবল সমাধান
আমাদের সার্টিফিকেশন
আমাদের পণ্যগুলি নিম্নলিখিত আন্তর্জাতিক মান পূরণ করে:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (একক কন্ডাক্টর, থার্মোপ্লাস্টিক ইনসুলেশন)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664

ISO9001 এবং ISO13485, TS16949
CNR - অ্যাপ্লায়েন্স ওয়্যারিং মেটেরিয়াল
এক্সট্রুডেড পিভিসি ইনসুলেটেড সিঙ্গেল, রেট 105°C, 1000V, ক্লাস I, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
এক্সট্রুডেড পিভিসি নন-ইন্টিগ্রাল জ্যাকেটেড কেবল, রেট 105°C, 1000V, ক্লাস I, ক্লাস বা ক্লাস I/II, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
এক্সট্রুডেড টিপিইউ নন-ইন্টিগ্রাল জ্যাকেটেড কেবল, রেট 80°C, 300V, ক্লাস I, ক্লাস বা ক্লাস I/II, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. আপনি কি প্রস্তুতকারক নাকি ট্রেডিং কোম্পানি?

আমরা একটি পেশাদার প্রস্তুতকারক। আমরা আপনার অর্ডার প্রথম থেকে শেষ পর্যন্ত নিয়ন্ত্রণ করতে পারি। আমাদের পরিদর্শন করতে স্বাগতম। আমরা আপনাকে শেনজেনে নিয়ে যাব।

2. আপনার মান পরীক্ষা করার জন্য আমি কীভাবে একটি নমুনা পেতে পারি?

নমুনাগুলি আপনার জন্য বিনামূল্যে। নতুন ক্লায়েন্টদের কুরিয়ার খরচের জন্য অর্থ প্রদান করতে হবে।

3. আপনার ন্যূনতম অর্ডারের পরিমাণ কত?

সাধারণত 100m। তবে, কেবলটি খুব ভারী। উচ্চ মালবাহী এড়াতে আপনার একটি উপযুক্ত পরিমাণ অর্ডার করা উচিত। সমুদ্র পরিবহন সেরা বিকল্প।
