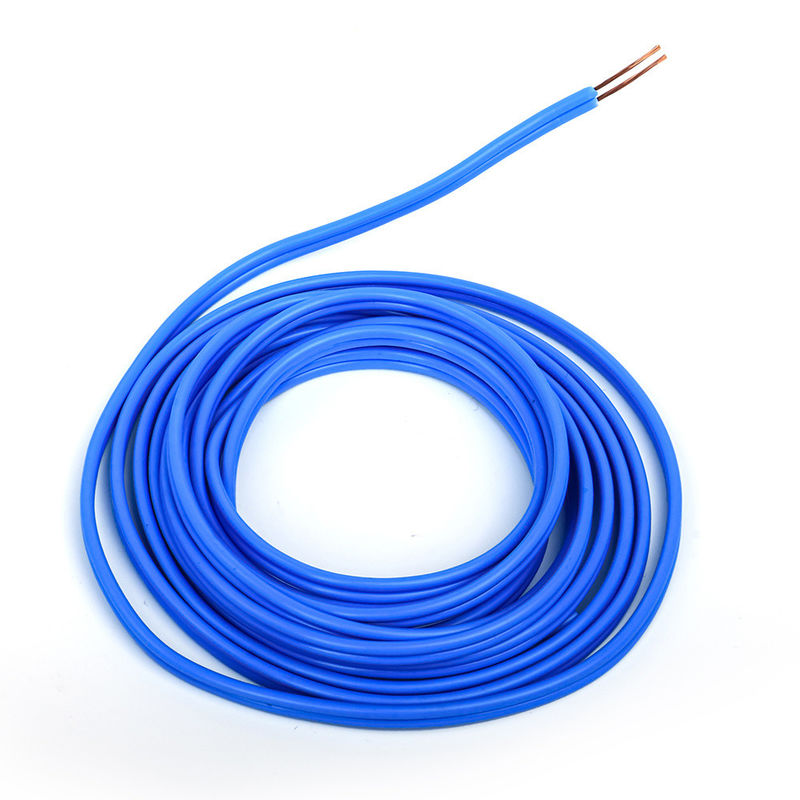

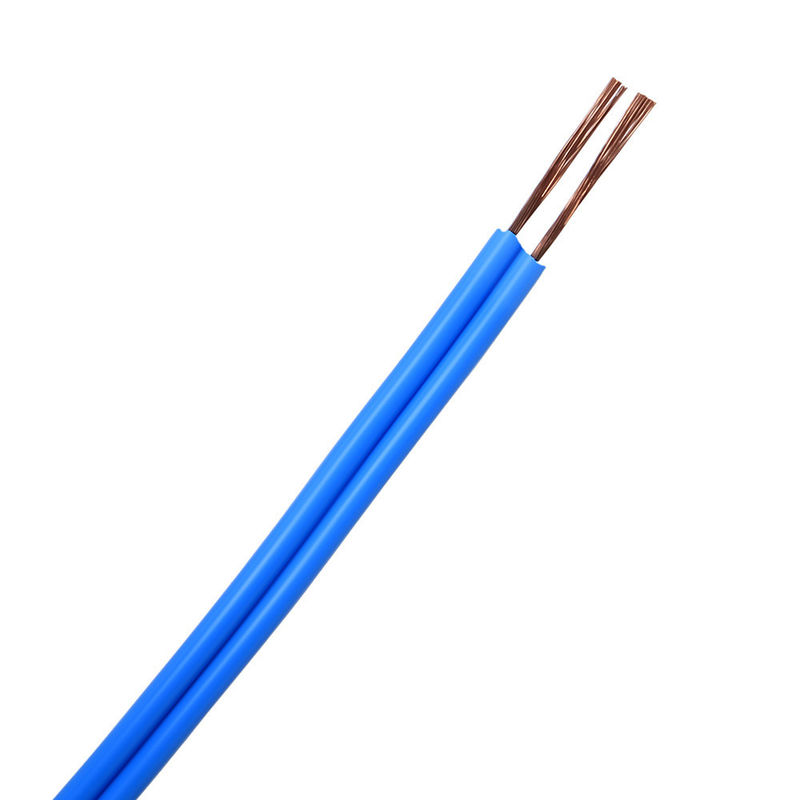

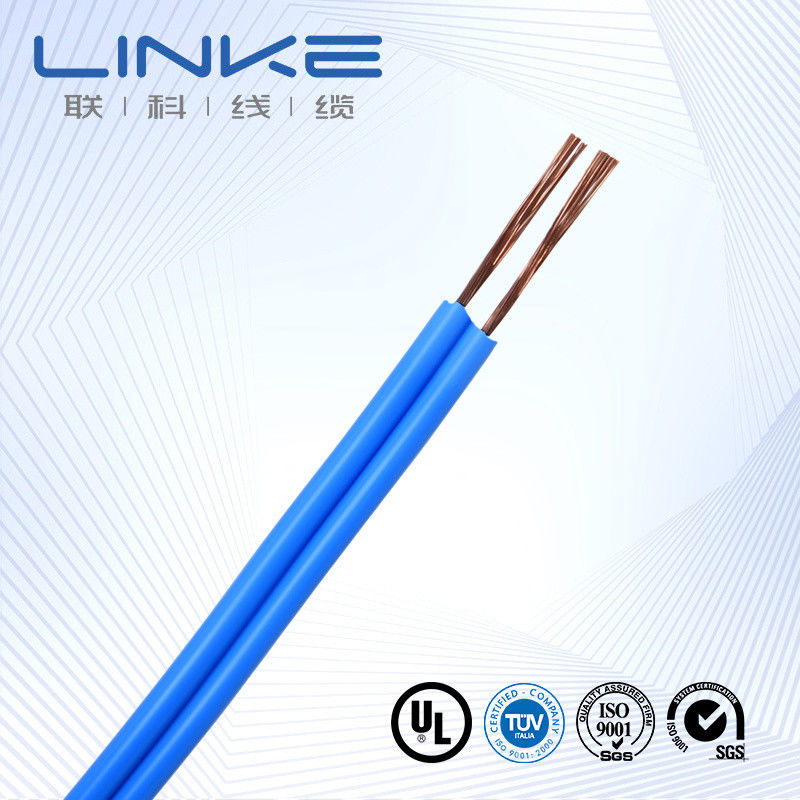

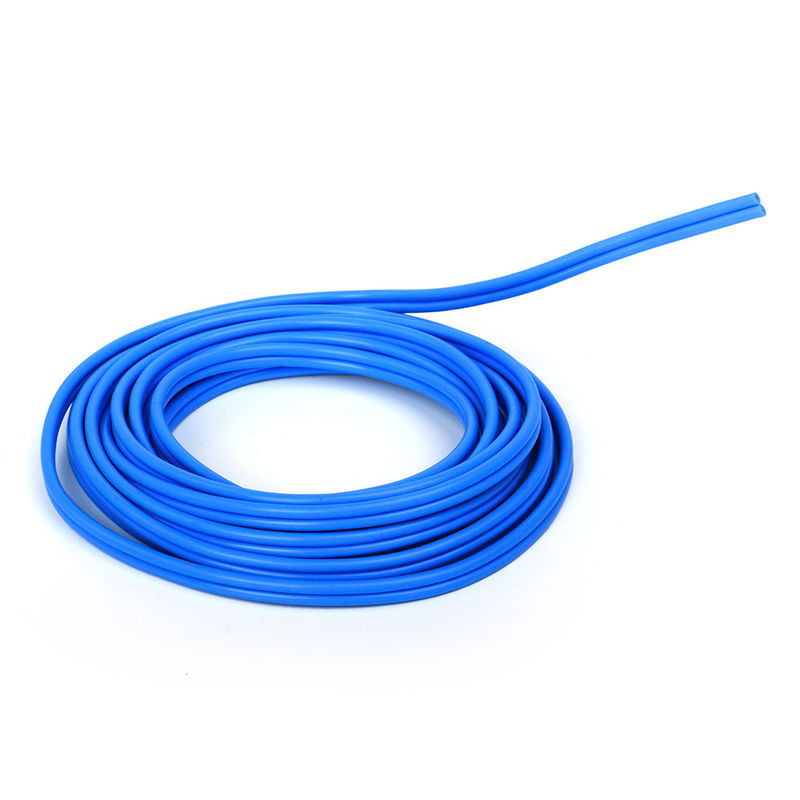

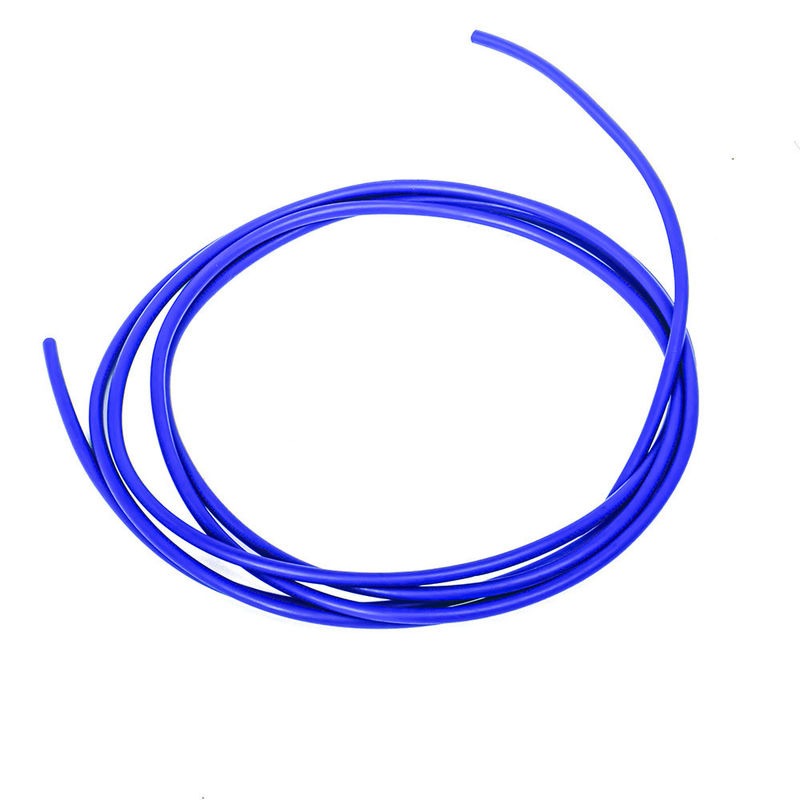

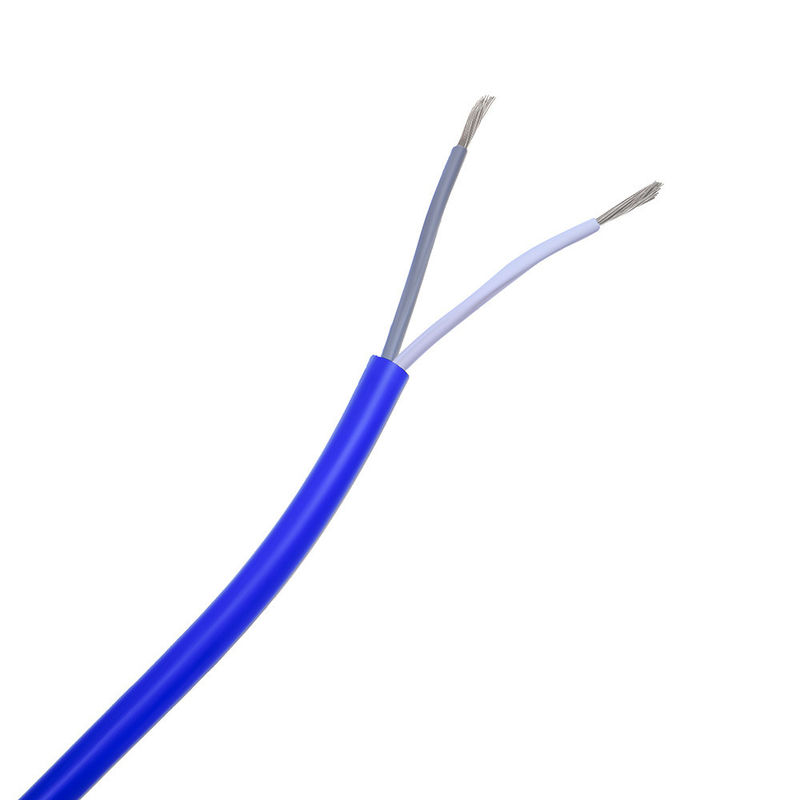

16AWG-30AWG এক্সএলপিই জ্যাকেট হুক আপ ওয়্যার ফর ফায়ার আউটফিউচার সিস্টেম কপার কোর ডিজাইন
প্রোডাক্ট স্পেসিফিকেশন
| এডব্লিউজি |
কর্ডের NO |
আইসোলেশন বেধ (মিমি) |
বাইরের বেধ (মিমি) |
প্যাকেজিং (মি/মি) |
| 30 |
৭/০।1 |
0.41 |
1.10 |
610 |
| 28 |
৭/০।127 |
0.41 |
1.20 |
610 |
| 26 |
৭/০।16 |
0.41 |
1.30 |
610 |
| 24 |
১১/০।16 |
0.41 |
1.40 |
610 |
| 22 |
১৭/০।16 |
0.41 |
1.60 |
610 |
| 20 |
২১/০।178 |
0.41 |
1.80 |
610 |
| 18 |
৩৪/০178 |
0.41 |
2.10 |
610 |
| 16 |
২৬/০।254 |
0.41 |
2.40 |
610 |
| 28 |
১/০।32 |
0.41 |
1.15 |
610 |
| 26 |
১/০।404 |
0.41 |
1.25 |
610 |
| 24 |
১/০।511 |
0.41 |
1.35 |
610 |
| 22 |
১/০।643 |
0.41 |
1.50 |
610 |
| 20 |
১/০।813 |
0.41 |
1.65 |
610 |
| 18 |
১/১।024 |
0.41 |
1.85 |
610 |
মূল বৈশিষ্ট্য
- কন্ডাক্টর: নমনীয় খালি গলিত তামার তার
- আইসোলেশনঃ পিভিসি
- কালো, কমলা, লাল বা হলুদ নীল জ্যাকেট পাওয়া যায়, একক এবং ডাবল বিচ্ছিন্ন
- SQ MM আকার (ইউরোপীয় স্টাইল): 10 sq mm থেকে 240 sq mm
- AWG আকার (উত্তর আমেরিকান শৈলী): 6 Awg থেকে 50awg
- বিস্তৃত তাপমাত্রা পরিসীমাঃ -60°C থেকে 200°C
- কম সান্দ্রতার উপস্থিতি
| ব্র্যান্ড |
বাম দিকে |
ক্রস সেকশন (মিমি2) |
0.01-500mm2 |
| ওয়্যার গেজ (এডব্লিউজি) |
[উদাহরণস্বরূপ, 24AWG, 28AWG] |
কন্ডাক্টর |
ক্রেতাদের প্রয়োজনীয়তার উপর ভিত্তি করে টিনযুক্ত তামা / খালি তামা |
| আইসোলেশন উপাদান |
পিভিসি/টিপিইউ/সিলিকন কাঁচা/পিই/পিপি/এক্সএলপিই/নাইলন/অন্যান্য |
জ্যাকেট উপাদান |
[পিভিসি/পিইউ/গাম/ব্রেড/ইত্যাদি] |
| সার্টিফিকেশন |
RoHS/REACH/UL/CE/IP68 ইত্যাদি |
কাস্টমাইজড দৈর্ঘ্য |
[উদাহরণস্বরূপ, 1m, 3ft, 5m ± 5% সহনশীলতা] |
| ক্যাবলের ধরন |
[মেডিকেল/পাওয়ার/অডিও/কোএক্সিয়াল/ইলেকট্রিকাল/অটোমোটিভ/এনার্জি স্টোরেজ//ইত্যাদি] |
সুরক্ষা |
[স্কিলড/অস্কিলড/ব্রেড স্কিলড] |
| প্রতিরোধ |
[উদাহরণস্বরূপ, ৭৫Ω (কোএক্সিয়াল ক্যাবলের জন্য) ] |
মুদ্রণ/লোগো |
[টেক্সট/লেবেল/লোগো, সর্বোচ্চ ২০টি অক্ষর] |
| বাঁক ব্যাসার্ধ |
[উদাহরণস্বরূপ, ≥5× ক্যাবল ব্যাসার্ধ] |
বর্তমান রেটিং |
[উদাহরণস্বরূপ, ৫এ] |
| ভোল্টেজ রেটিং |
[উদাহরণস্বরূপ, 30V এসি/ডিসি] |
সংযোগকারী উপাদান |
[গোল্ড-প্লেট/নিকেল-প্লেট/ব্রাস/ইত্যাদি] |
| সংযোগকারী |
[উদাহরণস্বরূপ, ইউএসবি টাইপ-সি, ৩.৫ এমএম জ্যাক, আরজে৪৫] |
জ্যাকেট |
এক্সএলপিই বা পিই বা পিভিসি রাবার |
| বিতরণ সময় |
অর্ডার নিশ্চিত করার পর 7-14 দিন |
রঙ |
[কালো/সাদা/লাল/কাস্টম প্যানটোন/ইত্যাদি] |
| তাপমাত্রা |
মাইনাস-৭০°সি থেকে ৩৫০°সি ((-৭০°সি ~ ৩৫০°সি) |
প্যাকেজ |
রোল/বক্স/প্লেট/কাস্টম |
| সহায়ক সেবা |
কাস্টম ক্যাবল, শেষ থেকে শেষ পর্যন্ত সমাধান, সুনির্দিষ্ট কাটা, crimping এবং lugs ইনস্টলেশন সহ (উপকরণ উপাদান নির্দিষ্ট করুন,যেমন,রূপা / নিকেল plated) |
স্বাধীন পরীক্ষাগার • সম্পূর্ণ পরীক্ষার সরঞ্জাম • সম্পূর্ণ মান নিয়ন্ত্রণ
উচ্চমানের এবং নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করার জন্য আমরা প্রতিটি পণ্যকে কঠোর মানদণ্ডে পরীক্ষা করি।
| না, না। |
পরীক্ষার আইটেম |
পরীক্ষার অবস্থা |
পরীক্ষার প্রয়োজনীয়তা |
পরীক্ষার তথ্য |
ফলাফল |
| 1 |
কাঠামো পরিদর্শন |
1. তারের আকার টেবিলের সাথে সম্মতি 2. সর্বনিম্ন বেধ ≥ 80% গড় বেধ |
তারের আকারের টেবিল মেনে চলুন |
পরীক্ষার রেকর্ড দেখুন |
পাস |
| 2 |
তাপীয় শক |
নির্দিষ্ট আকারের লোহার রডের উপর নমুনাটি ঘুরিয়ে দিন, নির্দিষ্ট তাপমাত্রায় 1 ঘন্টা ধরে একটি বয়স্ক চুলায় রাখুন, নমুনাটি কমপক্ষে 30 মিনিটের জন্য ঘরের তাপমাত্রায় ঠান্ডা করুন, তারপরে নমুনাটি পর্যবেক্ষণ করুন |
নমুনা পৃষ্ঠের কোন ফাটল নেই |
কোন ফাটল নেই |
পাস |
| 3 |
তাপীয় বিকৃতি |
1. নমুনার বেধ পরিমাপ করুন (মার্ক পরিমাপের অবস্থান) ২. নমুনা এবং পরীক্ষার ফিক্সচারটি 1 ঘন্টা নির্দিষ্ট তাপমাত্রায় প্রিহিটিংয়ের জন্য বয়স্ক ওভেনের মধ্যে রাখুন।পরীক্ষার ফিক্সচারটির চাপ কলামের অধীনে 1 ঘন্টা ধরে নমুনা রাখুন4. একই অবস্থানে আবার নমুনা বেধ পরিমাপ |
1. নমুনা চাপ কলাম দ্বারা ফাটল করা উচিত নয় বা কন্ডাক্টর প্রকাশ করা উচিত নয়2. বেধ হ্রাস ≤ 50% |
পরীক্ষার রেকর্ড দেখুন |
পাস |
| 4 |
এফটি২ |
125 মিমি উচ্চতায় একবার একটি স্ট্যান্ডার্ড শিখা প্রয়োগ করুন |
1............................... |
পরীক্ষার রেকর্ড দেখুন |
পাস |
| 5 |
বয়স্ক হওয়া |
1. ২০০ মিমি দৈর্ঘ্যের গর্তের পাঁচটি অংশ নিন। ২. নমুনাগুলিকে ১৫৮ ডিগ্রি সেলসিয়াসে ১৬৮ ঘন্টা ধরে বয়স্ক ওভেনের মধ্যে রাখুন। ৩. নমুনাগুলি বের করার পরে, ২৩±৫ ডিগ্রি সেলসিয়াসে ১৬ ঘন্টা রাখুন।তারপর বিরতি এবং প্রসার্য শক্তিতে প্রসারিত পরীক্ষা করুন |
1. বয়স্ক হওয়ার আগে প্রসারিত ≥ 300%, বয়স্ক হওয়ার পরে প্রসারিত ≥ 80% বয়স্ক হওয়ার আগে 2. বয়স্ক হওয়ার আগে টানার শক্তি > 1.41kg/mm2, বয়স্ক হওয়ার পরে টানার শক্তি ≥ 80% বয়স্ক হওয়ার আগে |
পরীক্ষার রেকর্ড দেখুন |
পাস |
| 6 |
কোল্ড বেন্ড |
নির্দিষ্ট তাপমাত্রায় 4 ঘন্টা ধরে নিম্ন তাপমাত্রার বাক্সে নমুনা সংরক্ষণ করুন, নির্দিষ্ট আকারের লোহা রডের উপর নির্দিষ্ট ঘূর্ণন সহ বায়ু নমুনা,নমুনাটি নিম্ন তাপমাত্রার বাক্স থেকে বের করার পর ৩০ সেকেন্ডের মধ্যে সম্পূর্ণভাবে মোড়ানো |
নমুনা পৃষ্ঠের কোন ফাটল নেই |
কোন ফাটল নেই |
পাস |
| 7 |
কন্ডাক্টর প্রতিরোধ |
ডিসি প্রতিরোধ মিটার দিয়ে এক মিটার কোর কন্ডাক্টরের প্রতিরোধের পরিমাপ করুন |
20°C এ, 8AWG ≤ 2.23Ω/km এর প্রতিরোধ |
পরীক্ষার রেকর্ড দেখুন |
পাস |
লিঙ্কে ক্যাবল টেকনোলজি (ডংগুয়ান) কো লিমিটেড গবেষণা ও উন্নয়ন এবং
ক্যাবল অ্যান্ড ওয়্যারকে পেশাদার সমাধান প্রদান করা,বিশেষ করে
বিভিন্ন শিল্পের গ্রাহকদের জন্য। এতে রয়েছেঃ
হিউম্যানয়েড রোবট তারের,
এআই পাওয়ার ক্যাবল/ডেটা ক্যাবল,
সেমিকন্ডাক্টর ক্যাবল/শিল্প স্বয়ংক্রিয় ক্যাবল,
সেন্সর ক্যাবল
নতুন এনার্জি ক্যাবল
মেডিকেল বিউটি ওয়্যার,
ইউএল তারের তার,
লিঙ্কে ক্যাবলের পণ্য উন্নয়ন ক্ষমতা এবং বৈচিত্র্যময় সমর্থন করার জন্য প্রযুক্তিগত সক্ষমতা রয়েছে
আমরা নিম্নলিখিত পণ্য অনুমোদন পেয়েছি:UL 758,CCC,RoHs,REACH,CE; আমরা
নিম্নলিখিত গুণমান ব্যবস্থাপনা ব্যবস্থা অর্জন করেছেঃISO 9001-2015 ((সমস্ত পণ্য); ISO 13485
(মেডিকেল যন্ত্রপাতি ও যন্ত্রপাতি),আইএটিএফ ১৬৯৪৯ (অটোমোবাইল শিল্প)
কোম্পানির প্রোফাইল
ওয়্যার এবং তারের প্রস্তুতকারক লিংকে ক্যাবল টেকনোলজি কোং লিমিটেড চীনের একটি শীর্ষস্থানীয় তারের সরবরাহকারী। গত 10 বছরেরও বেশি সময় ধরে, লিংকে ক্যাবল গবেষণা ও উন্নয়নে মনোনিবেশ করেছে,তার এবং তারের উৎপাদন ও বিপণন. লিংক সারা বিশ্বের জন্য বিভিন্ন তারের এবং কাস্টম ক্যাবল সমাধান সরবরাহ করে। আমরা ইভি চার্জিং ক্যাবল, মেডিকেল ক্যাবল, সিলিকন ক্যাবল, স্প্রিং ক্যাবল, ব্রেডেড ক্যাবল, টললব ক্যাবল,ইউএল তার, অটোমোবাইল তারের ইত্যাদি
লিঙ্কে ক্যাবলে, আমরা বিশ্বাস করি যে বাজারে আরও ভাল ক্যাবল আনতে আরও ভাল উপায় আছে। আমরা গ্রাহকদের জন্য আরও ভাল ক্যাবল তৈরি করতে এবং তাদের জীবনের মান উন্নত করতে ইঞ্জিনিয়ার থেকে ইঞ্জিনিয়ারের পদ্ধতি ব্যবহার করি।
আমাদের সার্টিফিকেশন
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (একক পরিবাহী, থার্মোপ্লাস্টিক নিরোধক), UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103,UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664, ISO9001 এবং ISO13485, TS16949
CNR- অ্যাপ্লায়েন্স ওয়্যারিং উপাদান, এক্সট্রুড পিভিসি বিচ্ছিন্ন একক, 105oC, 1000V, ক্লাস I, গ্রুপ A,B,বা AB, FT1 এবং/বা FT2। এক্সট্রুড পিভিসি নন-ইন্টিগ্রেটেড জ্যাকেটযুক্ত ক্যাবল, 105 "C, 1000V, ক্লাস I,ক্লাস বা ক্লাস I/Il, গ্রুপ এ, বি, বা এবি, এফটি 1 এবং/অথবা এফটি 2। এক্সট্রুজড টিপিইউ নন-ইন্টিগ্রেটেড জ্যাকেটযুক্ত তারের, 80 "সি, 300 ভোল্ট, ক্লাস I, ক্লাস I বা ক্লাস I/Il, গ্রুপ এ, বি বা এবি, এফটি 1 এবং/অথবা এফটি 2
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1আপনি কি কারখানা বা ট্রেডিং কোম্পানি?
আমরা একটি পেশাদার প্রস্তুতকারক. আমরা প্রথম শুরু থেকে শেষ পর্যন্ত আপনার অর্ডার নিয়ন্ত্রণ করতে পারেন. আমাদের দেখার জন্য স্বাগত জানাই. আমরা Shenzhen আপনি নিতে হবে.
2আপনার গুণমান পরীক্ষা করার জন্য আমি কিভাবে একটি নমুনা পেতে পারি?
নমুনাগুলি আপনার জন্য বিনামূল্যে। নতুন ক্লায়েন্টদের কুরিয়ার খরচের জন্য অর্থ প্রদান করার আশা করা হচ্ছে।
3আপনার ন্যূনতম অর্ডার পরিমাণ কত?
সাধারণত ১০০ মিটার। তবে, তারের ভারী। আপনি উচ্চ মালবাহী এড়ানোর জন্য একটি উপযুক্ত পরিমাণ অর্ডার করা ভাল। সমুদ্র পরিবহন সেরা বিকল্প।
4আমি কি ছাড় পেতে পারি?
এটি আপনার পরিমাণের উপর নির্ভর করে। আমরা ছাড় দিতে পারি এবং মালবাহী সামর্থ্য দিতে পারি। দয়া করে আমাদের সাথে যোগাযোগ করুন।
5আপনার কোম্পানি কি OEM উৎপাদন গ্রহণ করে?
হ্যাঁ, আমরা আপনার কোম্পানির নাম মুদ্রণ করতে পারি, এবং এমনকি আপনার কোম্পানির প্রচার করার জন্য মানের কার্ড কাস্টমাইজ করতে পারি।
