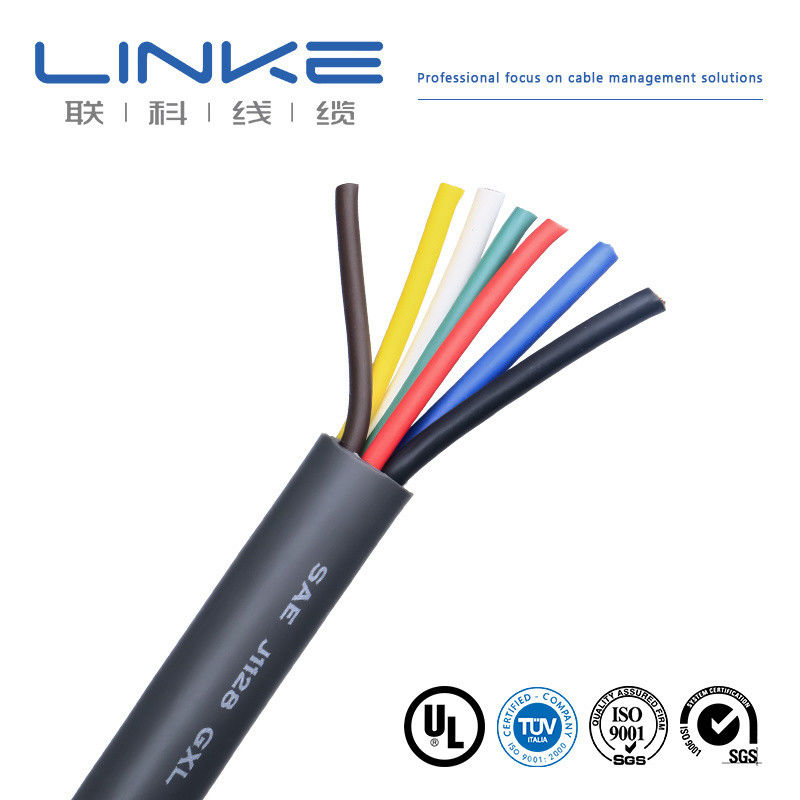

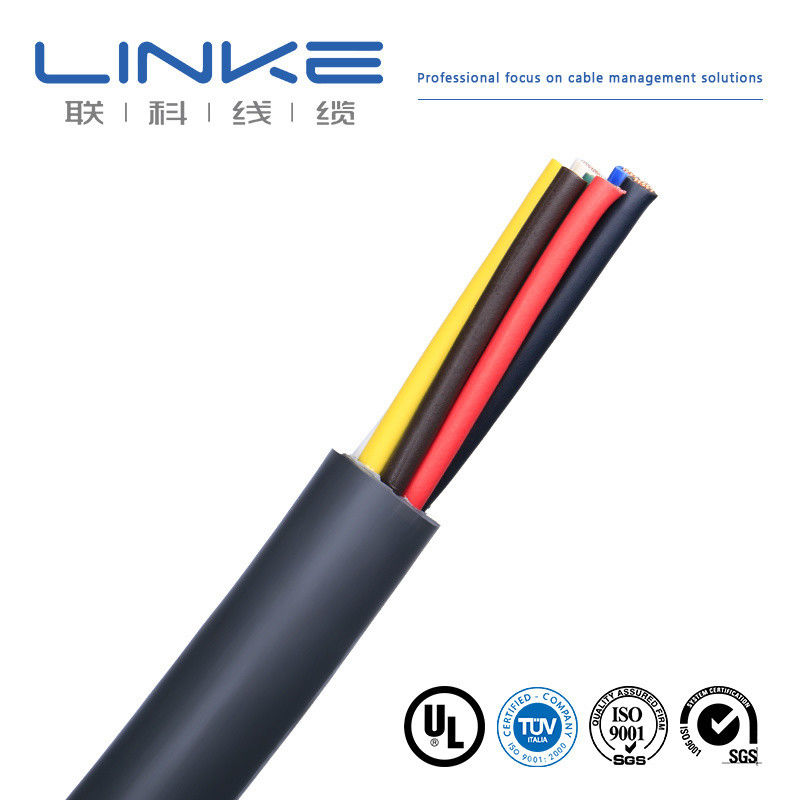

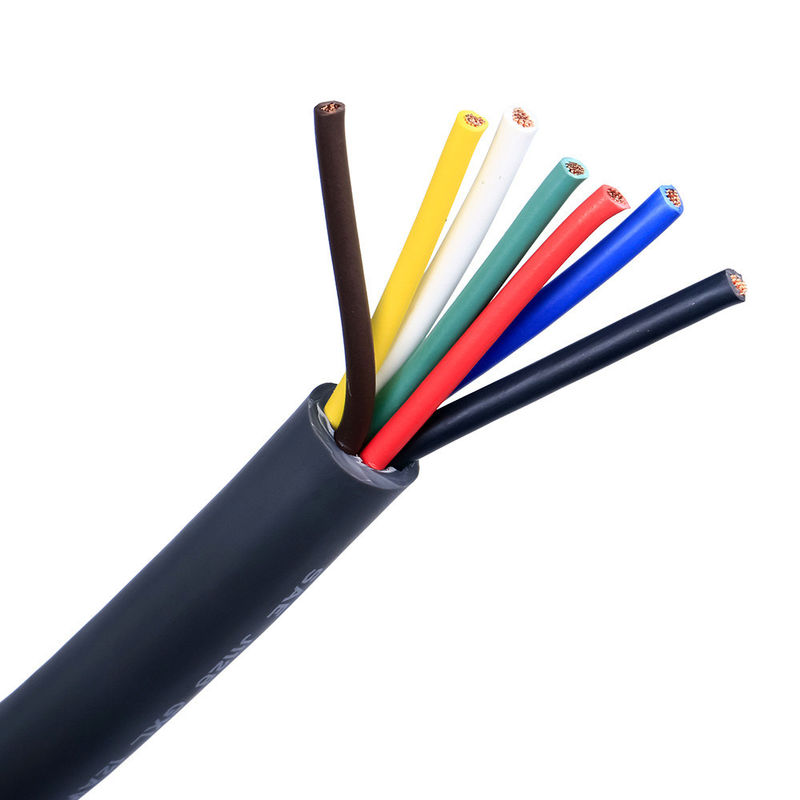

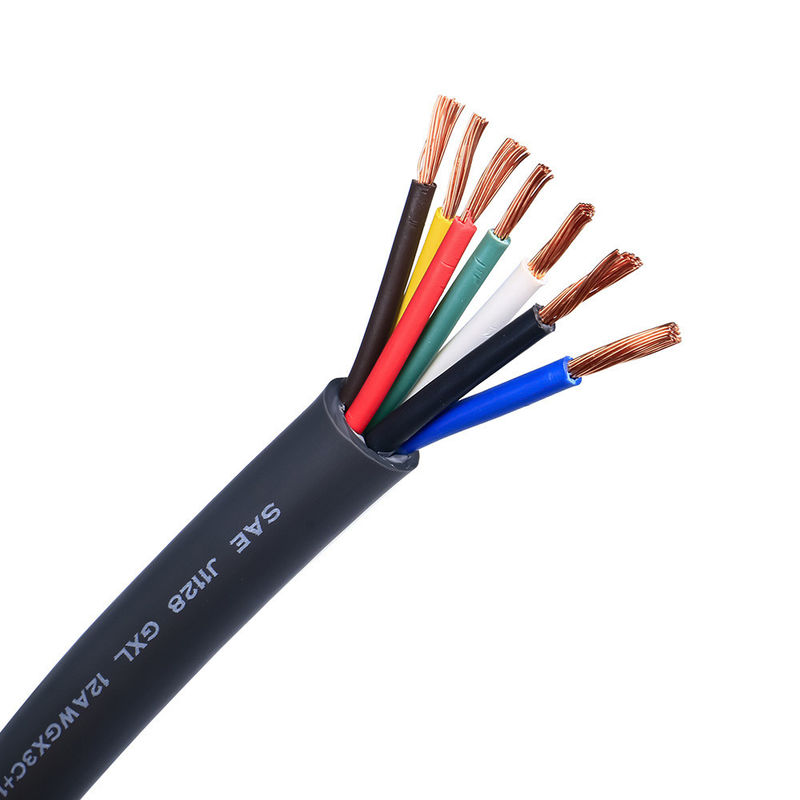

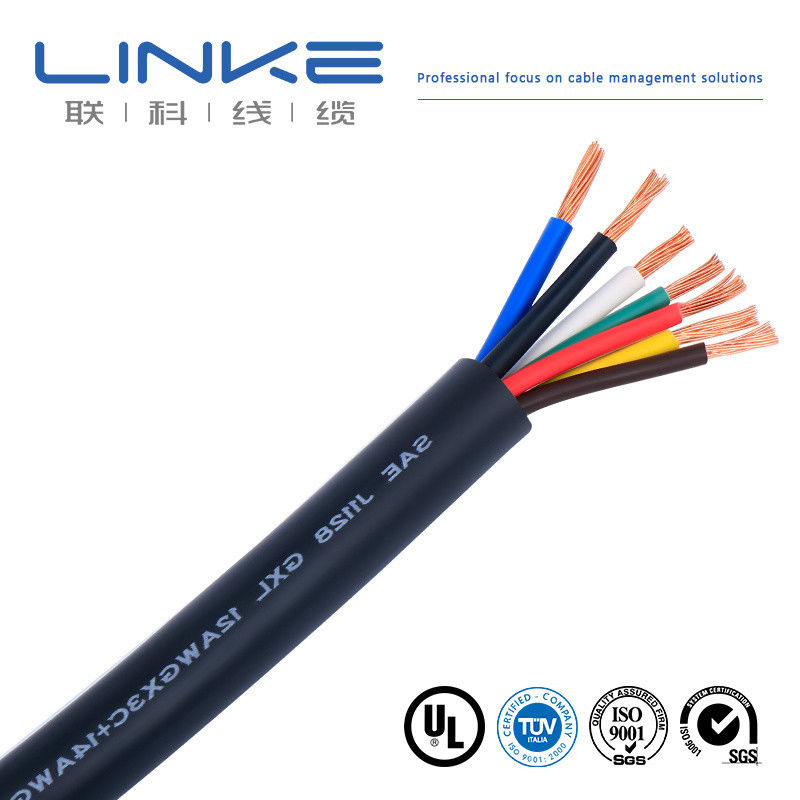

মাল্টি-কোর ১৪এ ডব্লিউ জি জিএক্সএল অটোমোটিভ ওয়্যার পিভিসি ইনসুলেশন সহ
গাড়ির ওয়্যারিং হারনেস এবং বৈদ্যুতিক সিস্টেমের জন্য ডিজাইন করা উচ্চ-মানের স্বয়ংচালিত তার, যা স্থায়িত্ব এবং তাপ প্রতিরোধের প্রয়োজন।
পণ্যের স্পেসিফিকেশন
| টাইপ |
কন্ডাক্টর |
ব্যাস (মিমি) |
ভোল্টেজ |
উপাদান |
রঙ |
| ১০০৭#২২এ ডব্লিউ জি ১৭/০.১৪টিএস |
১৭/০.১৪টিএস |
০.১৬ |
৩০০ভি |
টিনযুক্ত তামা+পিভিসি |
কাস্টম |
| ১০০৭#২২এ ডব্লিউ জি ১৭/০.১৩টিএস |
১৭/০.১৩টিএস |
০.১৬ |
৩০১ভি |
টিনযুক্ত তামা+পিভিসি |
কাস্টম |
| ১০০৭#২২এ ডব্লিউ জি ১৭/০.১৩টিএস |
১৭/০.১৩টিএস |
০.১৬ |
৩০২ভি |
টিনযুক্ত তামা+পিভিসি |
কাস্টম |
| ১০০৭#২২এ ডব্লিউ জি ১৭/০.১২টিএস |
১৭/০.১২টিএস |
০.১৬ |
৩০৩ভি |
টিনযুক্ত তামা+পিভিসি |
কাস্টম |
| ১০০৭#২২এ ডব্লিউ জি ১৭/০.১২টিএস |
১৭/০.১২টিএস |
০.১৬ |
৩০৪ভি |
টিনযুক্ত তামা+পিভিসি |
কাস্টম |
অ্যাপ্লিকেশন
অটোমোবাইল, মোটরসাইকেল এবং অন্যান্য মোটর গাড়ির জন্য লো-টেনশন বৈদ্যুতিক তার। স্টার্টিং, চার্জিং, লাইটিং, সিগন্যাল এবং ইন্সট্রুমেন্ট প্যানেল সার্কিটের জন্য আদর্শ, বিশেষ করে যেগুলির জন্য তাপ প্রতিরোধের প্রয়োজন।
পণ্যের গঠন
- কন্ডাক্টর: সফট-অ্যানিলড ইলেক্ট্রোলাইটিক কপার ই-কিউ ইটিপি১ এএসটিএম বি৩ বেয়ার কন্ডাক্টর কনস্ট্রাকশন প্রতি এসএই জে১১২৮ অনুযায়ী
- ইনসুলেশন: ইলেকট্রন বিম ক্রস লিঙ্কড পলিওলেফিন
- রঙ: গ্রাহকের অর্ডার অনুযায়ী
- সিঙ্গেল কোর ডিজাইন
প্রযুক্তিগত ডেটা
তাপমাত্রা পরিসীমা: -৪০°C থেকে +১২৫°C (৩০০০ ঘন্টা)
স্ট্যান্ডার্ড: এসএই জে১১২৮
পরীক্ষা ভোল্টেজ: ১কেভি
জিএক্সএল: জেনারেল পারপাস এক্সএলপিও ইনসুলেশন
কন্ডাক্টর রেজিস্ট্যান্স: আইইসি ৬০০২২৮/বিএস ৬৩৬০
মূল বৈশিষ্ট্য
- শিখা প্রতিরোধক
- অ্যাসিড, লাই, পেট্রোল এবং ডিজেলের বিরুদ্ধে অত্যন্ত প্রতিরোধী
- ছোট ব্যাস এবং কম ওজনের জন্য পিভিসি পাতলা দেয়াল ইনসুলেশন সহ নমনীয় কন্ডাক্টর
- অতিরিক্ত নমনীয়তা
- তাপ প্রতিরোধী
- কম সান্দ্রতা চেহারা
বিস্তারিত স্পেসিফিকেশন
| ব্র্যান্ড |
লিঙ্কে |
ক্রস সেকশন (মিমি²) |
০.০১-৫০০মিমি² |
| তারের গেজ (এ ডব্লিউ জি) |
[যেমন, ২৪এ ডব্লিউ জি, ২৮এ ডব্লিউ জি] |
কন্ডাক্টর |
টিনযুক্ত তামা / বেয়ার কপার, ক্লায়েন্টের প্রয়োজনীয়তার উপর ভিত্তি করে |
| ইনসুলেশন উপাদান |
পিভিসি/টিপিইউ/সিলিকন রাবার/পিই/পিপি/এক্সএলপিই/নাইলন/অন্যান্য |
জ্যাকেট উপাদান |
[পিভিসি/পিইউ/রাবার/ব্রেইড/ইত্যাদি] |
| সার্টিফিকেশন |
আরএইচএস/রিচ/ইউএল/সিই/আইপি৬৮/ইত্যাদি |
কাস্টম দৈর্ঘ্য |
[যেমন, ১মি, ৩ফুট, ৫মি ±৫% টলারেন্স] |
| কেবল টাইপ |
[মেডিকেল/পাওয়ার/অডিও/কোএক্সিয়াল/ইলেকট্রিক্যাল/অটোমোটিভ/এনার্জি স্টোরেজ//ইত্যাদি] |
শিল্ডিং |
[শিল্ডেড/আনশিল্ডেড/ব্রেইড শিল্ড] |
| ইম্পিডেন্স |
[যেমন, ৭৫Ω (কোএক্সিয়াল কেবলের জন্য)] |
প্রিন্টিং/লোগো |
[টেক্সট/লেবেল/লোগো, সর্বোচ্চ ২০ অক্ষর] |
| বেন্ড ব্যাসার্ধ |
[যেমন, ≥৫× কেবলের ব্যাস] |
কারেন্ট রেটিং |
[যেমন, ৫এ] |
| ভোল্টেজ রেটিং |
[যেমন, ৩০ভি এসি/ডিসি] |
কানেক্টর উপাদান |
[গোল্ড-প্লেটেড/নিকেল-প্লেটেড/ব্রাস/ইত্যাদি] |
| কানেক্টর |
[যেমন, ইউএসবি টাইপ-সি, ৩.৫মিমি জ্যাক, আরজে৪৫] |
জ্যাকেট |
এক্সএলপিই বা পিই বা পিভিসি রাবার |
| ডেলিভারি সময় |
অর্ডার নিশ্চিত করার ৭-১৪ দিন পর |
রঙ |
[কালো/সাদা/লাল/কাস্টম প্যান্টোন/ইত্যাদি] |
| তাপমাত্রা |
মাইনাস-৭০°C থেকে ৩৫০°C (-৭০°C ~ ৩৫০°C) |
প্যাকেজ |
রোল/বক্স/প্লেট/কাস্টম |
| সহায়ক পরিষেবা |
মাল্টি কলাম {৩}{এল}{কাস্টম কেবল, এন্ড-টু-এন্ড সলিউশন, যার মধ্যে রয়েছে নির্ভুল কাটিং, ক্রিম্পিং এবং লগ ইনস্টলেশন (উপাদান নির্দিষ্ট করুন, যেমন, কপার/নিকেল প্লেটেড) |
|
|
গুণমান নিয়ন্ত্রণ ও পরীক্ষা
স্বাধীন ল্যাবরেটরি • সম্পূর্ণ টেস্টিং সরঞ্জাম • সম্পূর্ণ গুণমান নিয়ন্ত্রণ
আমরা উন্নত মানের এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করার জন্য কঠোর মান অনুযায়ী প্রতিটি পণ্য পরীক্ষা করি।
| নং |
পরীক্ষার আইটেম |
পরীক্ষার শর্ত |
পরীক্ষার প্রয়োজনীয়তা |
পরীক্ষার ডেটা |
ফলাফল |
| ১ |
কাঠামো পরিদর্শন |
১. তারের আকারের টেবিলের সাথে সঙ্গতিপূর্ণ
২. ন্যূনতম পুরুত্ব ≥ গড় পুরুত্বের ৮০% |
তারের আকারের টেবিলের সাথে সঙ্গতিপূর্ণ |
পরীক্ষার রেকর্ডের উল্লেখ করুন |
পাস |
| ২ |
তাপীয় শক |
নির্দিষ্ট আকারের লোহার রডের উপর নমুনাটি মুড়ে নিন, নির্দিষ্ট তাপমাত্রায় একটি এজিং ওভেনে ১ ঘন্টা রাখুন, নমুনাটি ঘরের তাপমাত্রায় কমপক্ষে ৩০ মিনিটের জন্য ঠান্ডা করুন, তারপর নমুনাটি পর্যবেক্ষণ করুন |
নমুনার পৃষ্ঠে কোনও ফাটল নেই |
কোনও ফাটল নেই |
পাস |
| ৩ |
তাপ বিকৃতি |
১. নমুনার পুরুত্ব পরিমাপ করুন (পরিমাপের অবস্থান চিহ্নিত করুন)
২. নির্দিষ্ট তাপমাত্রায় ১ ঘন্টার জন্য প্রিহিটিং করার জন্য নমুনা এবং পরীক্ষার ফিক্সচারটি এজিং ওভেনে রাখুন
৩. ১ ঘন্টার জন্য পরীক্ষার ফিক্সচারের চাপ কলামের অধীনে নমুনাটি রাখুন
৪. একই অবস্থানে নমুনার পুরুত্ব পুনরায় পরিমাপ করুন |
১. নমুনাটি চাপ কলাম দ্বারা ফাটল উচিত নয় বা কন্ডাক্টর প্রকাশ করা উচিত নয়
২. পুরুত্ব হ্রাস ≤ ৫০% |
পরীক্ষার রেকর্ডের উল্লেখ করুন |
পাস |
| ৪ |
এফটি২ |
একটি স্ট্যান্ডার্ড শিখা ১২৫মিমি উচ্চতায় একবার প্রয়োগ করুন |
১. শিখা তার দৈর্ঘ্য বরাবর প্রসারিত হবে না
২. শিখা কাছাকাছি দাহ্য পদার্থে ছড়িয়ে পড়বে না |
পরীক্ষার রেকর্ডের উল্লেখ করুন |
পাস |
| ৫ |
এজিং |
১. ২০০মিমি লম্বা পাঁচটি খণ্ড নিন
২. ১৫৮°C তাপমাত্রায় ১৬৮ ঘন্টার জন্য এজিং ওভেনে নমুনা রাখুন
৩. নমুনাগুলি বের করার পর, ঘরের তাপমাত্রায় ২৩±৫°C এ ১৬ ঘন্টার জন্য রাখুন, তারপর ব্রেকের প্রসারণ এবং টেনসাইল শক্তি পরীক্ষা করুন |
১. এজিং এর আগে প্রসারণ ≥ ৩০০%, এজিং এর পরে প্রসারণ ≥ পূর্বের ৮০%
২. এজিং এর আগে টেনসাইল শক্তি > ১.৪৫ কেজি/মিমি², এজিং এর পরে টেনসাইল শক্তি ≥ পূর্বের ৮০% |
পরীক্ষার রেকর্ডের উল্লেখ করুন |
পাস |
| ৬ |
কোল্ড বেন্ড |
নির্দিষ্ট তাপমাত্রায় ৪ ঘন্টার জন্য নমুনাটি লো-টেম্পারেচার বক্সে সংরক্ষণ করুন, নির্দিষ্ট টার্ন সহ নির্দিষ্ট আকারের লোহার রডের উপর নমুনাটি মুড়ে নিন, লো-টেম্পারেচার বক্স থেকে নমুনা বের করার ৩০ সেকেন্ডের মধ্যে সম্পূর্ণ ওয়াইন্ডিং সম্পন্ন করুন |
নমুনার পৃষ্ঠে কোনও ফাটল নেই |
কোনও ফাটল নেই |
পাস |
| ৭ |
কন্ডাক্টর রেজিস্ট্যান্স |
ডিসি রেজিস্ট্যান্স মিটার দিয়ে এক মিটার কোর কন্ডাক্টরের রেজিস্ট্যান্স পরিমাপ করুন |
২০°C এ, ৮এ ডব্লিউ জি এর রেজিস্ট্যান্স ≤ ২.২৩Ω/কিমি |
পরীক্ষার রেকর্ডের উল্লেখ করুন |
পাস |
লিঙ্কে কেবল প্রযুক্তি (ডংগুয়ান) কোং লিমিটেড কেবল এবং তারের জন্য গবেষণা ও উন্নয়নে মনোনিবেশ করে এবং পেশাদার সমাধান সরবরাহ করে, বিশেষ করে বিভিন্ন শিল্প গ্রাহকদের জন্য। এতে অন্তর্ভুক্ত রয়েছে:
- হিউম্যানয়েড রোবট কেবল,
- এআই পাওয়ার কেবল/ডেটা কেবল,
- সেমিকন্ডাক্টর কেবল/শিল্প স্বয়ংক্রিয় কেবল,
- সেন্সর কেবল,
- নতুন শক্তি কেবল,
- মেডিকেল বিউটি ওয়্যার,
- ইউএল ওয়্যার কেবল,
লিঙ্কে কেবলের বৈচিত্র্যময় পণ্য বিকাশের ক্ষমতা এবং প্রযুক্তিগত ক্ষমতা রয়েছে যা বৈচিত্র্যময় গ্রাহকের চাহিদা সমর্থন করে। আমরা নিম্নলিখিত পণ্য অনুমোদন পেয়েছি: ইউএল ৭৮, সিসিসি, রোহস, রিচ, সিই; আমরা নিম্নলিখিত মান ব্যবস্থাপনা সিস্টেম পেয়েছি: আইএসও ৯০০১-২০১৫ (সমস্ত পণ্য); আইএসও ১৩৪৮৫ (মেডিকেল সরঞ্জাম এবং যন্ত্র), আইএটিএফ ১৬৯৪৯ (অটো শিল্প)
প্রস্তুতকারকের প্রোফাইল
লিঙ্কে কেবল টেকনোলজি কোং, লিমিটেড চীনের একটি শীর্ষস্থানীয় কেবল প্রস্তুতকারক, যার গবেষণা ও উন্নয়ন, উৎপাদন এবং বিপণনে ১০ বছরের বেশি অভিজ্ঞতা রয়েছে। আমরা বিশ্বব্যাপী ইভি চার্জিং কেবল, মেডিকেল কেবল, সিলিকন কেবল, স্প্রিং কেবল, ব্রেইডেড কেবল, টোলোব কেবল, ইউএল ওয়্যার, অটোমোটিভ কেবল এবং কাস্টম কেবল সমাধানে বিশেষজ্ঞ। আমাদের ইঞ্জিনিয়ার-টু-ইঞ্জিনিয়ার পদ্ধতি উচ্চ-মানের কেবল নিশ্চিত করে যা জীবনযাত্রার মান উন্নত করে।
গুণমান সার্টিফিকেশন
আমাদের পণ্যগুলি নিম্নলিখিত আন্তর্জাতিক মান পূরণ করে:
ইউএল১০০৭, ইউএল১১৫৮, ইউএল১৬৭২, ইউএল১০০৭০, ইউএল১০৪৮৩, ইউএল১০১৫, ইউএল১৫৬৯, ইউএল১০০১২, ইউএল১০২৬৯ (একক কন্ডাক্টর, থার্মোপ্লাস্টিক ইনসুলেশন)
ইউএল২০৯৫, ইউএল২১২৯, ইউএল২৪৬৮, ইউএল২৫৮৬, ইউএল২৭২৫, ইউএল২০২৩৩, ইউএল২০২৮০, ইউএল২০৯৬৩, ইউএল২১০৩, ইউএল২৪৬৩, ইউএল২৫১৭, ইউএল২৫৮৭
ইউএল২৮৩৫, ইউএল২০২৭৬, ইউএল২০৫৪৬, ইউএল২১১৯৮, ২১০০৪, ইউএল২৪৬৪, ইউএল২৫৭৬, ইউএল২৬৬১, ইউএল২৯১৯, ইউএল২০২৭৯, ইউএল২০৮৮৬, ইউএল২১৬৬৪
আইএসও৯০০১ এবং আইএসও১৩৪৮৫, টিএস১৬৯৪৯
সিএনআর - অ্যাপ্লায়েন্স ওয়্যারিং মেটেরিয়াল
এক্সট্রুডেড পিভিসি ইনসুলেটেড সিঙ্গেল, রেটেড ১০৫°C, ১০০০V, ক্লাস I, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
এক্সট্রুডেড পিভিসি নন-ইন্টিগ্রাল জ্যাকেটেড কেবল, রেটেড ১০৫°C, ১০০০V, ক্লাস I, ক্লাস বা ক্লাস I/II, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
এক্সট্রুডেড টিপিইউ নন-ইন্টিগ্রাল জ্যাকেটেড কেবল, রেটেড ৮০°C, ৩০০V, ক্লাস I, ক্লাস বা ক্লাস I/II, গ্রুপ A, B, বা AB, FT1 এবং/অথবা FT2
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
আপনি কি প্রস্তুতকারক নাকি ট্রেডিং কোম্পানি?
আমরা একটি পেশাদার প্রস্তুতকারক। আমরা আপনার অর্ডার প্রথম থেকে শেষ পর্যন্ত নিয়ন্ত্রণ করতে পারি। আমাদের সাথে দেখা করতে স্বাগতম। আমরা আপনাকে শেনজেনে নিয়ে যাব।
আপনার মান পরীক্ষা করার জন্য আমি কীভাবে একটি নমুনা পেতে পারি?
নমুনাগুলি আপনার জন্য বিনামূল্যে। নতুন ক্লায়েন্টদের কুরিয়ার খরচ বহন করতে হবে বলে আশা করা হচ্ছে।
আপনার ন্যূনতম অর্ডারের পরিমাণ কত?
সাধারণত ১০০মি। তবে, কেবলটি খুব ভারী। উচ্চ মালবাহী এড়াতে আপনার একটি উপযুক্ত পরিমাণ অর্ডার করা উচিত। সমুদ্র পরিবহন সেরা বিকল্প।
আমি কি ছাড় পেতে পারি?
এটি আপনার পরিমাণের উপর নির্ভর করে। আমরা ছাড় দিতে পারি এবং মালবাহী বহন করতে পারি। অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন।
আপনার কোম্পানি কি OEM উৎপাদন গ্রহণ করে?
হ্যাঁ, আমরা আপনার কোম্পানির নাম প্রিন্ট করতে পারি এবং এমনকি আপনার কোম্পানিকে প্রচার করার জন্য কাস্টম কোয়ালিটি কার্ড তৈরি করতে পারি।
