উৎপত্তি স্থল:
গুয়াংডং, চীন
পরিচিতিমুলক নাম:
linkecable
সাক্ষ্যদান:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

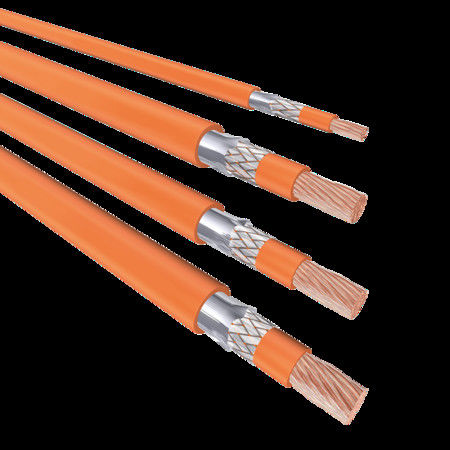

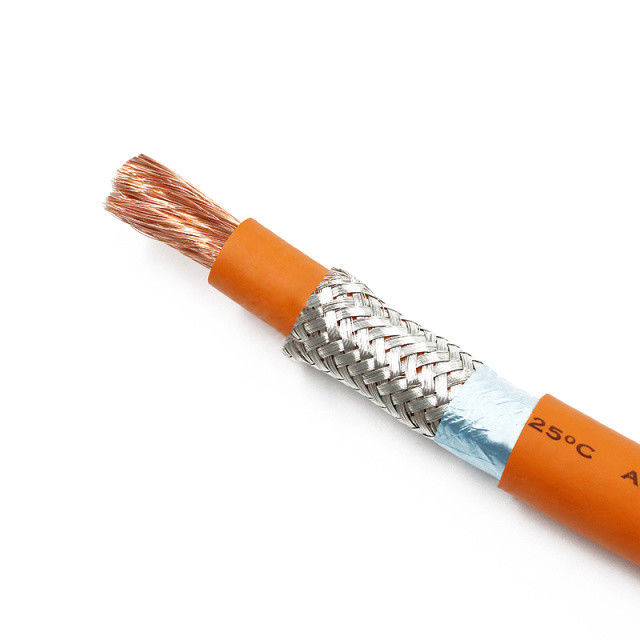

কন্ডাক্টরঃ খালি তামা/ক্যানড তামা
টেপঃ পলিস্টার টেপ/অ্যালুমিনিয়াম ফয়েল
ব্রেইড: ক্যানড তামা
আইসোলেশন/গর্তঃ এক্সএলপিই/এক্সএলপিও (অরেঞ্জ)
নামমাত্র তাপমাত্রা (°C): -40°C~125°C/150°C
নামমাত্র ভোল্টেজ (V): AC/DC: 600/900v, 1000/1500V
QC/T 1037 অনুযায়ী স্বল্পমেয়াদী পক্বতাঃ 240 ঘন্টা
দীর্ঘমেয়াদী পক্বতাঃ QC/T 1037 অনুযায়ী 3000 ঘন্টা
প্রতিরোধ ভোল্টেজঃ 2.1kV/1min. (600/900v), 3.5kV/1min. (1000/1500v)
ছিদ্র প্রতিরোধেরঃ >20N/mm
ন্যূনতম বাঁকা ব্যাসার্ধঃ 5D (OD ≤ 20mm), 6D (OD > 20mm)
পরিবেশগত প্রয়োজনীয়তা: RoHS & REACH
দ্রষ্টব্যঃ উপরের পণ্যের স্পেসিফিকেশন, মাত্রা এবং কাঠামো প্রযুক্তিগত কারণে পরিবর্তন হতে পারে
গ্রাহকের চাহিদা অনুযায়ী অনুরূপ স্পেসিফিকেশন ডিজাইন এবং উত্পাদন করা যেতে পারে।
| এক্সএলপিই সুরক্ষিত উচ্চ ভোল্টেজ তামার কোর ক্যাবলের পরামিতি | ||||||
| পণ্য সিরিজ | ক্যাবল স্পেসিফিকেশন (মিমি 2) | সর্বাধিক কন্ডাক্টর প্রতিরোধ (m Ω/m 20 °C এ) | নামমাত্র ভোল্টেজ (AC/DC) | প্রবাহ বন্ধ রেফ (এ) | সম্পূর্ণ বাইরের ব্যাসার্ধ Ref (মিমি) |
তাপমাত্রা প্রতিরোধ |
| ইভি সুরক্ষিত তারের | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 6.0 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 6.8 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 6 | 3.14 | 600V/900V 1000V/1500V | 52 | 8.0 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 10 | 1.82 | 600V/900V 1000V/1500V | 75 | 9.5 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 16 | 1.16 | 600V/900V 1000V/1500V | 100 | 11.2 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 25 | 0.743 | 600V/900V 1000V/1500V | 125 | 13.5 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 14.5 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 50 | 0.368 | 600V/900V 1000V/1500V | 215 | 17.5 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 70 | 0.259 | 600V/900V 1000V/1500V | 260 | 19.5 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 21.8 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 120 | 0.153 | 600V/900V 1000V/1500V | 370 | 24.5 | -৪০°সি-১২৫°সি/১৫০°সি |
কন্ডাক্টরঃ খালি তামা/ক্যানড তামা
আইসোলেশনঃ এক্সএলপিই বা এক্সএলপিও (অরেঞ্জ)
নামমাত্র তাপমাত্রাঃ -৪০°সি-১২৫/১৫০°সি
নামমাত্র ভোল্টেজঃ এসি/ডিসিঃ 600/900V, 1000/1500V;
জ্বলন পরীক্ষাঃ ৭০ সেন্টিগ্রেডে শিখা নিভে যায়, কমপক্ষে ৫০ মিমি জ্বলনহীন রাখা হয়;
ভোল্টেজ প্রতিরোধ করুনঃ 1.0kV/30min. 5.0kV/5min. (600/900v), 1.0kV/30min. 5.0kV/5min.
8.0kV (1000/1500V ) এ বাড়ানো চালিয়ে যান;
তেল প্রতিরোধেরঃ IRM902, IRM903, প্রতিটিতে 20 ঘন্টা জন্য পেট্রল, OD≤15% এর পরিবর্তন, কোন ফাটল নেই;
ছিদ্র প্রতিরোধঃ> 20N/mm;
ন্যূনতম বাঁকা ব্যাসার্ধঃ ৫ডি (ওডি ≤ ২০ মিমি), ৬ডি (ওডি > ২০ মিমি);
পরিবেশগত প্রয়োজনীয়তা: RoHS & REACH;
ক্যাবল ব্যবহারের পরিবেশঃ
যে গুদামে তারগুলি সংরক্ষণ করা হয় সেখানে ক্ষতিকারক গ্যাস থাকতে হবে না যা নিরোধককে ক্ষতিগ্রস্ত করে/
স্বাভাবিক ব্যবহারের সময় এটি এসিড, ক্ষারীয় পদার্থের সাথে যোগাযোগ করা কঠোরভাবে নিষিদ্ধ।
মুক্ত বাতাসে বা উন্মুক্ত পরিবেশে এগুলি ব্যবহার করা এড়িয়ে চলুন এবং এগুলি ব্যবহার করা এড়িয়ে চলুন
এমন তাপমাত্রা অবস্থার মধ্যে যা তারের এবং তারের মানদণ্ডের প্রয়োজনীয়তা পূরণ করে না।
দ্রষ্টব্যঃ উপরের পণ্যের স্পেসিফিকেশন, মাত্রা এবং কাঠামো প্রযুক্তিগত কারণে পরিবর্তন হতে পারে
গ্রাহকের চাহিদা অনুযায়ী অনুরূপ স্পেসিফিকেশন ডিজাইন এবং উত্পাদন করা যায়।
|
এক্সএলপিইএকসুরক্ষিত উচ্চ ভোল্টেজ তামার কোর ক্যাবলের পরামিতি
|
||||||
| পণ্য সিরিজ | ক্যাবল স্পেসিফিকেশন (মিমি 2) | সর্বাধিক কন্ডাক্টর প্রতিরোধ (m Ω/m 20 °C এ) | নামমাত্র ভোল্টেজ (AC/DC) | প্রবাহ বন্ধ রেফ (এ) | সম্পূর্ণ বাইরের ব্যাসার্ধ Ref (মিমি) |
তাপমাত্রা প্রতিরোধ |
| ইভি আনশিল্ড ক্যাবল | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 3.70 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 4.50 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 6 | 3.14 | 600V/900V 1000V/1500V | 52 | 5.00 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 10 | 1.82 | 600V/900V 1000V/1500V | 75 | 6.50 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 16 | 1.16 | 600V/900V 1000V/1500V | 100 | 8.30 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 25 | 0.743 | 600V/900V 1000V/1500V | 125 | 10.20 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 11.50 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 50 | 0.368 | 600V/900V 1000V/1500V | 215 | 13.50 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 70 | 0.259 | 600V/900V 1000V/1500V | 260 | 15.50 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 17.50 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 120 | 0.153 | 600V/900V 1000V/1500V | 370 | 19.50 | -৪০°সি-১২৫°সি/১৫০°সি |
কন্ডাক্টরঃ খালি তামা/ক্যানড তামা
আইসোলেশনঃ সিলিকন কাঁচামাল (অরেঞ্জ)
নামমাত্র তাপমাত্রাঃ -৪০°সি থেকে ১৭৫/২০০°সি;
নামমাত্র ভোল্টেজঃ এসি/ডিসিঃ 600/900V, 1000/1500V;
জ্বলন পরীক্ষাঃ ৭০ সেন্টিগ্রেডে শিখা নিভে যায়, কমপক্ষে ৫০ মিমি জ্বলনহীন রাখা হয়;
ভোল্টেজ প্রতিরোধ করুনঃ 1.0kV/30min. 5.0kV/5min. (600/900v) 1.OkV/30min. 5.0kV/5min.
চালিয়ে যান ৮.০ কিলোভোল্ট (১০০০/১৫০০ ভোল্ট)
তেল প্রতিরোধেরঃ IRM902, IRM903, পেট্রল 20 ঘন্টা প্রতিটি জন্য, OD≤15% এর পরিবর্তন, কোন ফাটল নেই
ছিদ্র প্রতিরোধেরঃ>15N/mm
ন্যূনতম বাঁকা ব্যাসার্ধঃ 5D (OD ≤ 20mm), 6D (OD > 20mm)
পরিবেশগত প্রয়োজনীয়তা: RoHS & REACH
তারের ব্যবহারের পরিবেশ
যে গুদামে তারগুলি সংরক্ষণ করা হয় সেখানে ক্ষতিকারক গ্যাস থাকতে হবে না যা নিরোধককে ক্ষতিগ্রস্ত করে/
স্বাভাবিক ব্যবহারের সময় এটি এসিড, ক্ষারীয় পদার্থের সাথে যোগাযোগ করা কঠোরভাবে নিষিদ্ধ।
মুক্ত বাতাসে বা উন্মুক্ত পরিবেশে এগুলি ব্যবহার করা এড়িয়ে চলুন এবং এগুলি ব্যবহার করা এড়িয়ে চলুন
এমন তাপমাত্রা অবস্থার মধ্যে যা তারের এবং তারের মানদণ্ডের প্রয়োজনীয়তা পূরণ করে না।
দ্রষ্টব্যঃ উপরের পণ্যের স্পেসিফিকেশন, মাত্রা এবং কাঠামো প্রযুক্তিগত কারণে পরিবর্তন হতে পারে
গ্রাহকের চাহিদা অনুযায়ী অনুরূপ স্পেসিফিকেশন ডিজাইন এবং উত্পাদন করা যায়।
সিলিকন রাবার উচ্চ ভোল্টেজ unshielded তামা তারের পরামিতি |
||||||
| পণ্য সিরিজ | ক্যাবল স্পেসিফিকেশন (মিমি 2) | সর্বাধিক কন্ডাক্টর প্রতিরোধ (m Ω/m 20 °C এ) | নামমাত্র ভোল্টেজ (AC/DC) | প্রবাহ বন্ধ রেফ (এ) | সম্পূর্ণ বাইরের ব্যাসার্ধ Ref (মিমি) |
তাপমাত্রা প্রতিরোধ |
| ইভি আনশিল্ড ক্যাবল | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 3.70 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 4.50 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 6 | 3.14 | 600V/900V 1000V/1500V | 52 | 5.00 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 10 | 1.82 | 600V/900V 1000V/1500V | 75 | 6.50 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 16 | 1.16 | 600V/900V 1000V/1500V | 100 | 8.30 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 25 | 0.743 | 600V/900V 1000V/1500V | 125 | 10.20 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 11.50 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 50 | 0.368 | 600V/900V 1000V/1500V | 215 | 13.50 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 70 | 0.259 | 600V/900V 1000V/1500V | 260 | 15.50 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 17.50 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি আনশিল্ড ক্যাবল | 120 | 0.153 | 600V/900V 1000V/1500V | 370 | 19.50 | -৪০°সি-১২৫°সি/১৫০°সি |
সিলিকন রাবার উচ্চ ভোল্টেজ সুরক্ষিত তামার তারের পরামিতি
কন্ডাক্টরঃ খালি তামা/ক্যানড তামা
প্যাকিং টেপঃ অ্যালুমিনিয়াম ফয়েল
ব্রেইড: ক্যানড তামা
আইসোলেশন/গর্তঃ সিলিকন কাঁচা (অরেঞ্জ)
নামমাত্র তাপমাত্রাঃ -40°C~175/200°C
নামমাত্র ভোল্টেজঃ এসি/ডিসি 600/900v, 1000/1500v
জ্বলন পরীক্ষাঃ ৭০ সেন্টিগ্রেডে শিখা নিভে যায়, কমপক্ষে ৫০ মিমি জ্বলনহীন রাখা হয়;
ভোল্টেজ প্রতিরোধ করুন:: 1.0kV/30min. 5.0kV/5min. ((600/900v) 1.0kV/30min. 5.0kV/5min.
8.0kV (1000/1500V) পর্যন্ত বাড়ান
তেল প্রতিরোধেরঃ IRM902, IRM90, প্রতিটিতে 20 ঘন্টা জন্য পেট্রল, OD≤15% এর পরিবর্তন, কোন ফাটল নেই
ছিদ্র প্রতিরোধেরঃ>15N/mm
ন্যূনতম বাঁকা ব্যাসার্ধঃ 5D (OD≤20mm), 6D (OD>20mm)
পরিবেশগত প্রয়োজনীয়তা: RoHS & REACH
সিলিকন রাবার উচ্চ ভোল্টেজ সুরক্ষিত তামার তারের পরামিতি |
||||||
| পণ্য সিরিজ | ক্যাবল স্পেসিফিকেশন (মিমি 2) | সর্বাধিক কন্ডাক্টর প্রতিরোধ (m Ω/m 20 °C এ) | নামমাত্র ভোল্টেজ (AC/DC) | প্রবাহ বন্ধ রেফ (এ) | সম্পূর্ণ বাইরের ব্যাসার্ধ Ref (মিমি) |
তাপমাত্রা প্রতিরোধ |
| ইভি সুরক্ষিত তারের | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 6.0 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 6.8 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 6 | 3.14 | 600V/900V 1000V/1500V | 52 | 8.0 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 10 | 1.82 | 600V/900V 1000V/1500V | 75 | 9.5 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 16 | 1.16 | 600V/900V 1000V/1500V | 100 | 11.2 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 25 | 0.743 | 600V/900V 1000V/1500V | 125 | 13.5 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 14.5 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 50 | 0.368 | 600V/900V 1000V/1500V | 215 | 17.5 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 70 | 0.259 | 600V/900V 1000V/1500V | 260 | 19.5 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 21.8 | -৪০°সি-১২৫°সি/১৫০°সি |
| ইভি সুরক্ষিত তারের | 120 | 0.153 | 600V/900V 1000V/1500V | 370 | 24.5 | -৪০°সি-১২৫°সি/১৫০°সি |
